Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina

Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina
Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina

Imagem Grande :  Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina

Detalhes do produto:
Lugar de origem: CHINA
Marca: Charmhigh
Certificação: CE
Número do modelo: CHMT48VB
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: $5180
Detalhes da embalagem: CAIXA DE MADEIRA DA EXPORTAÇÃO PADRÃO
Tempo de entrega: 1-3 dias de trabalho
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 100 pelo mês

Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina

descrição
Alimentador: letf: 29pcs; direito: 29pcs (58pcs total) Cabeça da colocação: 2pcs
Bocais: bocal 4 (Juki) velocidade: 3000cph com visão; sem visão 5000cph
Precisão: 0.025mm Sistema: sistema Linux encaixado
Tipo: Máquina completa, não PC externo da necessidade Suppport: corte a fita, placa do grupo, bandeja feita sob encomenda de IC
Realçar:

Tudo em uma máquina de SMT

,

máquina pequena de SMT dos alimentadores 58pcs

,

Picareta de AIO e máquina Desktop do lugar

Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina 0





Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina





Picareta de Charmhigh dos alimentadores de CHMT48VB 58pcs (pilha dobro) e máquina Desktop do lugar

CE inglês avançado da versão da máquina 110v 220V da picareta e do lugar passado

Muito apropriado para a produção & a criação de protótipos pequenas de grupo!



Descrição:

Este CHMT48VB é uma versão da atualização de CHMT48VA, que incluiu alimentadores laterais duplos com o 58pcs total (esquerdo 29pcs + 29pcs direito). É máquina completa, nenhuma necessidade para comprar todas as outras peças, máquina pronta para o trabalho depois que você recebeu.

O sistema da operação é o mesmo que CHMT48VA e podem instalar uns tipos mais diferentes dos materiais, usando 502---507 tipos diferentes de bocais de Juki, apropriados para 0402,0603,0805-5050, CONCESSÃO, QFN, LQFP, diodo, transistor, BGA… etc., que podem encontrar mais procura de clientes.

Apropriado para para construtores do protótipo, hobbyists, colaboradores, e grupos do desenvolvimento e produção de grupos pequena das fábricas.

Código do HS para a máquina da picareta e do lugar: 8479896200



Vídeo de trabalho de CHMT48VB do cliente:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (Suécia)

www.youtube.com/watch?v=wYl5Az9xgec (China)

CHMT48VB que coloca IC:
www.youtube.com/watch?v=I-g8x98jmz0



Especificações de Charmhigh CHMT48VB:

Modelo CHM-T48VB
Área do PWB 10mm*10mm - 355mm*355mm
Curso da linha central de X Y 420*460mm
Escala móvel da linha central de Z 15mm
Cabeças da colocação 2pcs
Alimentadores

Esquerdo 29pcs + 29pcs direito
8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,
Parte dianteira IC stack=14pcs, bandeja feita sob encomenda de IC, fita cortada

Sistema da visão Câmeras duplas (acima & para baixo câmeras)
Movimentação O sistema de movimentação servo deslizante do controle de circuito fechado, certifica-se nunca perder a etapa
Detecção do auto-retorno da linha central de Z Sim, impeça a quebra dos bocais
Puxe o auto-retorno do pino Sim
Escapamento do método de detecção material Limpe a detecção, detecção da visão
Tela táctil 7" tela táctil da indústria (o rato de USB supprted)
Prato principal Prato principal da indústria independente da pesquisa
Sistema Sistema Linux encaixado
Montando a velocidade 4000cph (visão fora); 3000cph (visão sobre)
Montando a precisão ±0.025mm
Componentes 0402-5050, CONCESSÃO, QFN (largura da fita: 8MM, 12MM, 16MM, 24MM)
Dimensão da máquina L 960mm* W 705mm* H 335mm
Bomba de vácuo tipo mudo de -92KPA (2pcs, incorporado,)
Fonte de ar externo Nenhuma necessidade (bomba de vácuo muda incorporado 2pcs da máquina)
PC externo Nenhum PC externo da necessidade
Tensão 220V (110V), 50Hz/60hz
Peso líquido 68kg
Peso de efetivação 82kg/³ de 118*80*52cm/de 0.49m



Vantagens competitivas:

1. O software conveniente, o sistema Linux encaixado da máquina, prato principal da indústria estável, operação independente, nenhum computador externo da necessidade, operação mais fácil e mais conveniente, aprendem rapidamente.
2. o tela táctil da Em-construção, nenhum monitor externo da necessidade, sala salvar, uma operação mais conveniente, rato de USB apoiou também.
3. Duas as câmeras superiores e inferiores da visão, corrigem a posição de cada um componentes, você podem ver a imagem da visão da tela para o cada componentes. (tamanho componente máximo 22*22mm)

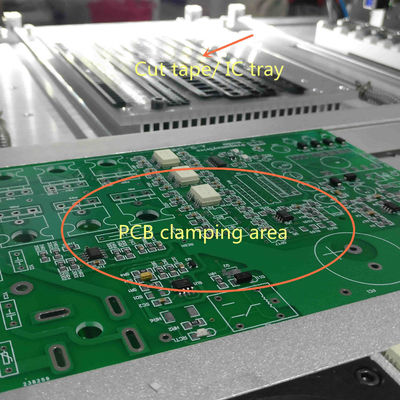

4. Tem o dispositivo elétrico de aperto flexível do PWB, apropriado para o tamanho diferente do PWB.
5. Apoiou a bandeja feita sob encomenda de IC, bandeja de IC pode ser fixado na tabela de máquina.
6. Duas cabeças de montagem com os bocais de 2pcs Juki, bocal de Juki dentro do ímã, assim que ele podem ser removidas pelo dedo, nenhuma necessidade de desmontar com chave, proveem de bocal o grau do ângulo -180 da rotação a +180 graus.
7. a máquina completa, alimentadores 29pcs incluídos na máquina, nenhuma necessidade de comprar outras peças, máquina está pronta para trabalhar.
8. detecção da linha central de Z, agulha da tração da máquina automaticamente do retorno à origem para evitar bocais quebrados.

9. Apoio componente 5mm da altura máxima.
10. controle de circuito fechado, X, linha central de Y com codificador, não fora da etapa.
11. o PWB calibrado por uma posição de dois componentes, a seguir os componentes do resto serão calibrados automaticamente.
12. Com detecção do vácuo, com alimentação automática, se um componente suga curvado, jogá-lo-á automaticamente para depositar a área, escolhe então um novo para montar outra vez.

13. Com detecção, câmera da visão ângulo componente e lugar da auto correção no lugar direito da placa do PWB. Se as cabeças que não escolhem acima dos componentes, câmera o detectarão e as irã0 para trás escolher outra vez, 3 vezes que não escolhem, máquina não alarmarão e pararão, após o material da fonte, a seguir continuam a trabalhar, nenhuma necessidade de começar sobre outra vez.

14. Vem com ferramenta do converso (versão do PC), editam o arquivo de trabalho no arquivo de trabalho do computador e da carga na máquina pelo porta usb, rápido e conveniente.
15. Placas panelized apoio.
16. Se você não tem o arquivo do PWB, você pode criar um arquivo da nova obra para programar diretamente na máquina.

17. Única etapa do apoio.

18. O corte do apoio grava o material material do tubo da maioria.

Por que escolha Charmhigh?
 1. o desgin e a sala profissionais salvar.
2. operação fácil de usar, não coordenador profissional de SMT da necessidade, dispositivo básico
3. Uma máquina - operação integrada, não bomba da necessidade ou PC extra ou alguma facilidade de apoio
4. a precisão alta e a confiança, compõem a defecção do trabalho manual
5. o custo eficiente, reduz a despesa ao próprio uma linha de produção automática profissional de SMT
6. expresso internacional com a porta ao serviço da porta, entrega dos dias de trabalho 3-5
7. especial para a investigação e desenvolvimento do laboratório, amostras, para evitar algum revealment das patentes e dos projetos.

8. Um semelhante da máquina ao pessoal 5 de solda, fácil controla e custo-salvar. Bom para a produção de grupo pequena.

9. Charmhigh é fonte da fábrica, todas nossas peças das máquinas são pesquisadas e de fabricações por nos. as peças sobresselentes do Após-serviço nunca param.

10. Charmhigh é um fabricante profissional da máquina da picareta e do lugar de SMT desde 2009. Todo o software é pesquisado por nos.


Acessórios padrão para CHMT48VB:

1) Máquina CHMT48VB 1 da picareta e do lugar
2) Total 4pcs do bocal de Juki (503, 504, 505, tamanho 506)
3) motorista 1 de 8G USB
4) Cabo de alimentação 1
5) Puxe a agulha 2
6) Bobina para a tração pin1
7) O posicionamento da câmera ajusta a placa preta 1
8) Encantar a chave 6
9) Pinça 1
10) Escova 1
11) Pena para o tela táctil 1
12) Dispositivo elétrico para a bandeja 4 de IC
13) Graxa 1
14) Manual inglês 1 do usuário





Fotos reais de 100%:

Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina 1



feedback real dos clientes, a melhor venda CHMT48VB modelo de 100%:

Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina 2

 Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina 3


Amostras do PWB:

Alimentadores todos de CHMT48VB 58pcs em uma máquina pequena Desktop de SMT da máquina da picareta e do lugar de Charmhigh da máquina 4



Nota de Kinly:

A máquina da picareta e do lugar é o conjunto completo com todos os acessórios incluídos no pacote, QC passou.

É máquina completa, pronto para uso!

Você pode usá-lo quando você o recebe. O bom suporte técnico da após-venda, compra-o por favor com confiança.

Aprecie com sua máquina da picareta e do lugar!



Serviço & garantia:
A máquina completa tem um período de garantia de 1 ano da época do serviço da compra e da vida.

Nós fornecemos sempre peças sobresselentes da máquina, fonte direta segura da fábrica.

Nós proporcionamos Q/A em linha e o serviço de pesquisa de defeitos do apoio e o técnico do conselho.



Proporcione um a um serviços da após-venda. Cada máquina 100% testou bem antes do navio para fora.
