Detalhes do produto:
|
| impressora de estêncil: | 3250 Impressora de pasta de solda semiautomática | CHM-551: | 4 cabeças 50 alimentadores (bocal de mudança automática, transportador automático de PCB) |
|---|---|---|---|
| T961: | Forno de refluxo de transportador, 6 zonas de temperatura | linha do smt: | Linha SMT de alta precisão, suporte 0201 |
| Componente: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, etc. | Montando a precisão: | (XY) ± 0,06 mm; CPK≥1.0 |
| Tamanho do PCB: | 350 mm ((L) x 270 mm ((W) | Velocidade de montagem: | 11500CPH(ideal) IPC9850:8850cph |
| Realçar: | Linha de produção SMD de alta precisão,Linha de produção de SMD,robô de fabricação de PCB |
||

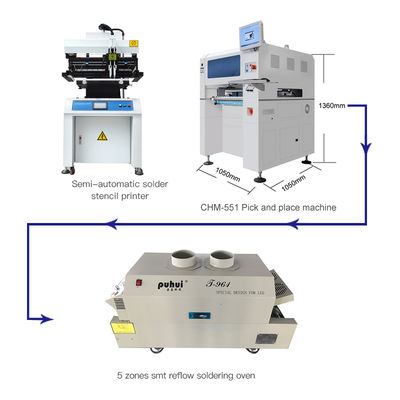

Alta precisãoLinha de produção SMT económica:
Impressora de estêncil semiautomática 3250, CHM-551 SMT Chip Mounter, Reflow Oven T961
Linha de produção SMT pequena, alta configuração, teste CPK aprovado, componente min 0201
1. Impressora de estêncil 3250 Parâmetros técnicos
| Modelo | 3250 |
| Dimensão | 850 x 670 x 1550 mm |
| Tamanho da tabela | 320x500 mm |
| Tamanho do PCB | 250 x 400 mm |
| Tamanho do estêncil | 550 x 680 mm |
| Velocidade de impressão | 0~8000 ((mm) /min |
| Espessura do PCB | 0~100 mm |
| PCB ligeiramente ajustar a faixa | Frente/lado +10 mm |
| Voltagem | 1PAC220V 50/60HZ |
| Altura da mesa de impressão | 850 ± 20 mm |
| Precisão de repetição | ± 0,01 mm |
| Modo de posicionamento do PCB | Exterior/buraco de referência |
| Peso | Aproximadamente 250 kg. |
2. CHM-551SMT Máquina de recolha e colocação
| Especificações do CHM-551 | |
| Dimensões | 980 mm ((L) X 1050 mm ((W) X 880 mm ((H) |
| Peso | 190 kg |
| Fornecimento de energia | AC220V (50Hz, de fase única) 1,5kw |
| Fornecimento de ar | 0.5MPa ~ 0,7MPa |
| Gerar vácuo | bomba de vácuo |
| Quantidade de cabeças de montagem | 4 |
| Velocidade de montagem | 11500CPH (ótimo) IPC9850: 8850cph |
| A precisão está aumentando | (XY) ± 0,06 mm; CPK≥1.0 |
| Altura do componente | 12 mm |
| Tipo de componente | 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, etc. (resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Espessura do PCB | 0.6 mm~3.5 mm |
| Tamanho do PCB | 350 mm ((L) x 270 mm ((W) (padrão); 600 mm ((L) x 350 mm ((W) (facultativo) |
| Alteração do bico | Troca automática do bico (biblioteca de bicos de 13 buracos) |
| Sistema de controlo | Computador industrial incorporado (Windows 7) equipado com monitor, teclado e mouse |
| Sistema de accionamento |
Equipamento para: adotar aceleração e desaceleração flexíveis na curva S |
| Sistema de transmissão | Parafuso de esfera + guia linear |
| Sistema de alimentação | 50 Yamaha 8mm padrão de alimentação pneumática/elétrica (também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão | Câmara de instantânea × 4 (tamanho do componente aplicável: 14 mm × 14 mm); Câmara de circuito integrado × 1 (tamanho do componente aplicável: 25 mm × 25 mm); Câmara de marcação × 2 |
3Parâmetros T961:
| Modelo | T-961 |
| Quantidade da zona de aquecimento | superior3/inferior3 |
| O comprimento da zona de aquecimento | 730 mm |
| Tipo de aquecimento | Siroco de nível inteligente e aquecimento infravermelho rápido |
| Quantidade da zona de arrefecimento | 1 |
| Largura máxima da placa de PCB | 230 mm |
| Direcção de operação | esquerda→direita |
| Opções de entrega | Transmissão em rede e transmissão em cadeia |
| Velocidade da correia transportadora | 0-290 mm/min |
| A fonte de alimentação | 220 V 50/60 Hz |
| Potência máxima | 3.5KW |
| Tempo de aquecimento | Cerca de 7 minutos. |
| Intervalo de controlo da temperatura | Temperatura ambiente - 300 °C |
| Modo de controlo de temperatura | Controle de circuito fechado PID |
| Precisão do controlo da temperatura | ± 1 |
| Desvio da distribuição da temperatura dos PCB | ± 2 |
| Dimensões globais | 1000 × 466 × 445 mm |
| Peso da máquina | 70 kg |

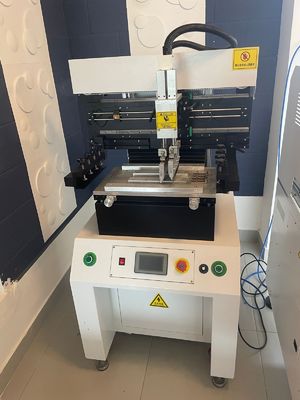

1Impressora de pasta de solda semiautomática 3250

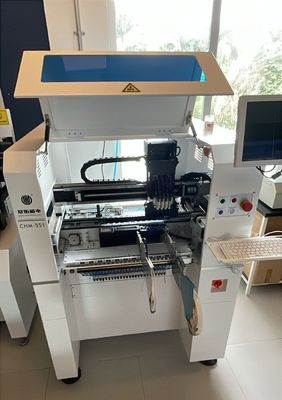

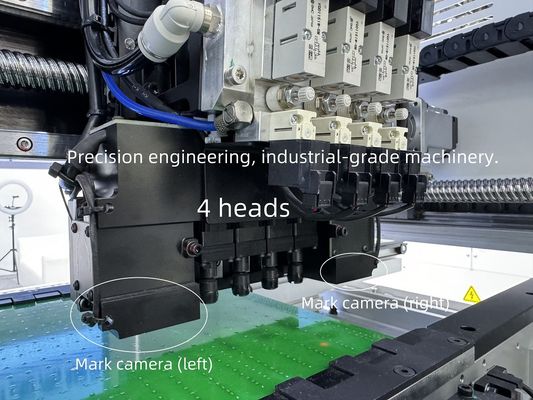

2. CHM-551 quatro cabeças automática completa SMT pick and place machine,Destaque:
1- Suporte ao teste CPK,CPK≥1.0
2. Troca automática de bocal (13 conjuntos de biblioteca de bocal)
3- Compensação térmica
4. Transporte automático de PCB
5. Velocidade ideal:11500CPH, IPC9850:8850CPH
6Min 0201 suportado
7.Parafuso de esfera + guia linear
8. Servomotores
Muito preciso para IC de tom fino:

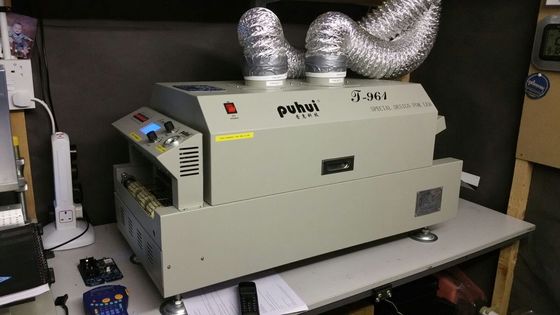

3. T961 Forno de refluxo sem chumbo, de dimensão de aquecimento maior de 730x230 mm, para PCB de camada dupla:
A melhor linha de combinação SMT, recomendamo-la!
Fornecimento de fábrica de charme, com garantia de qualidade.
Por favor, envie-nos um e-mail ou ligue-nos se tiver mais perguntas.
Por favor, observe:
O CHM-551 SMT pick and place machine só precisa de ligar a fonte de ar externa que é preparada por si mesmo, não precisa de outras coisas.
A máquina passou pelo controlo de qualidade antes de sair.
Fornecemos um serviço pós-venda atempado, cada máquina 100% testada bem antes do envio.
Aproveita com a tua máquina de escolher e colocar!
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Nós sempre fornecemos peças de reposição de máquinas, fábrica de fornecimento direto confiável.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecer um a um serviço pós-venda. Cada máquina 100% testado bem antes do envio.
