Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System
All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System

Imagem Grande :  Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT

Detalhes do produto:

Lugar de origem: CHINA
Marca: Charmhigh
Certificação: CE
Número do modelo: CHMT48VA

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1
Preço: $3980
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 1-2 dias
Termos de pagamento: T/T
Habilidade da fonte: 200 POR O MÊS
Descrição de produto detalhada
Alimentador: 29pcs (8mm-22pcs, 12mm-4pcs, 16mm-2pcs, 24mm-1pcs) cabeça da colocação: 2pcs dirige com bocais do juki
Componentes do apoio: 0402,0603-5050, CONCESSÃO, QFN etc. Velocidade: cph 3000 com visão; sem visão 5000cph
Precisão: 0.025mm Tamanho do PWB: 10*10mm ~ 355mm (L)×355mm (W)
Realçar:

CHMT48VA Embedded Linux System

,

Benchtop Pick And Place Machine

,

CHMT48VA SMT Pick And Place Machine

Completo, no computador do sistema Linux industrial da construção, sistema dobro do CCD da câmera da visão

CHM-T48VA SMT Desktop escolhem e colocam a máquina da máquina PNP



110certificadoinglêsdoCEdaversãodev220V


Diretamente relação da compra da loja de Aliexpress:

https://www.aliexpress.com/item/32502909690.html?spm=2114.12010612.8148356.5.2d2032dcu4dcYa



Paypal igualmente apoiou, nossa conta de Paypal é: sales@charmhigh-tech.com



Refira por favor a relação video como abaixo:

Cliente de trabalho de CHMT48VA de Bélgica:

www.youtube.com/watch?v=HiQF7R4X3UE



Máquina CHMT48VA da picareta e do lugar que coloca o diodo emissor de luz:

www.youtube.com/watch?v=-tLj0SrvEMw



Especificações de CHMT48VA:

Parâmetro técnico para

 CHMT48VA

Dimensão

L 960mm*W 705mm*H 335mm

Área do PWB

10*10~355*355mm

Curso XY da linha central

400*460mm

Escala do movimento da linha central de Z

15mm

Cabeça da picareta e do lugar

2pcs

Montando a velocidade

Com visão 3000~4000cph; sem visão
 6000cph-7000cph (nota: o cph significa a microplaqueta pela hora)

Precisão de trabalho

±0.025mm

Pilha

pilha 8mm=22; pilha 12mm=4; pilha 16mm=2;
 pilha 24mm=1; Pilha da parte dianteira IC=12;
 Pilha definida pelo utilizador de IC tray=20

Bomba de vácuo

em-construção 2pcs (mudo)

Sistema da visão

Acima da vista e veja para baixo câmeras duplas

Interior do sistema informático

Sistema Linux para dentro, muito estável, nenhum PC externo da necessidade

Software ao arquivo do genterate CSV

Por Protel 99SE; Desenhista de Altium

Arquivos do apoio

arquivo de .csv

Tela táctil

7' ‘tela táctil da indústria (de 15.6cm*9.3cm)

Pacotes de apoio

0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252, CONCESSÃO, QFN, LQFP….tipos diferentes de IC (tamanho máximo 22*22mm)

Tensão

 C.A. 110V/220V, 50/60HZ (fonte a tomada para seu país)

Peso de efetivação

73kg (com embalagem da caixa de madeira)





Vantagens:

1. Software conveniente, sistema Linux encaixado da máquina, prato principal da indústria muito estável, operação independente, nenhum computador externo da necessidade, operação mais fácil e conveniente.
2. Sistema superior e inferior do CCD de duas câmeras correto a posição do cada componentes muito exatos, especialmente para IC (22*22mm máximos).
3. apoio da máquina todos os tipos diferentes dos componentes, de 0402, 0603 - QFN, assim como fita do corte, tubo IC, ou IC maioria. A máquina pode colocar multi tipos do PWB.
4. Tem o dispositivo elétrico de aperto flexível do PWB, e tem a bandeja feita sob encomenda de IC, alimentador maioria dianteiro de IC, muito conveniente.
5. A visão igualmente pode em segundo ponto da origem da máquina da correção, certifica-se do ponto da origem correto.
6. 2 cabeças 4 cabeças com os bocais precisos altos de Juki com ímã, nenhuma necessidade de desmontar com chave, bocais podem girar o degree~ do ângulo -180 +180 graus. Colocar a altura é ajustável. 4 séries fazem à máquina componentes que máximos a altura é 5mm e 5 serails fazem à máquina a altura máxima são 10mm.
7. pino da tração de 4 máquinas dos serails automaticamente do retorno para evitar os bocais quebrados, pino da tração para não ser colado. máquina 5 de série usando o automóvel pneumático que alimenta, mais velocidade mais rápida do alimentador de Yamaha.
8. a detecção da linha central de Z, cabeça da colocação pode automóvel detectar a altura e o ângulo, auto de volta à origem para impedir todo o liso.
9. o controle de circuito fechado, X, linha central de Y com codificador, motor nunca perde etapas.
10. o PWB calibra por duas câmeras da visão (a máquina automóvel encontrará 2 pontos), altera o offset do PWB. Somente o calirbate 2 pontos, componentes do resto quer a auto correção, calibração pode ser rapidamente e exatamente para o PWB, não precisa de importar-se com o offset, nenhuma necessidade de calcular a entrada.
11. vem com detecção do vácuo, se um componente suga curvado, jogá-lo-á automaticamente para a zona da alimentação, a seguir escolhe um novo para montar outra vez.
12. Vem com detecção da visão, a câmera auto ângulo e lugar componentes corretos na placa do PWB no lugar direito. Se as cabeças que não pegaram componentes, câmera a detectarão e as irã0 para trás escolher outra vez, 3 vezes que não escolhem, máquina alarmar-se-ão e parar-se-ão.
13. Se material que da falta detecção automática, a seguir alarme; após o material da fonte, a seguir continue a trabalhar, nenhuma necessidade de reiniciar.
14. Apoie todo o número de grupo do PWB.
15. Se nenhum arquivo do PWB, ou não usa o software para carregar para fora o arquivo de trabalho, você pode criar um arquivo novo para programar.
16. Vem com ferramenta do converso (versão do PC), editam o arquivo de trabalho no arquivo de trabalho do computador e da carga na máquina pelo porta usb, rápido e conveniente.
17. Única etapa do apoio.

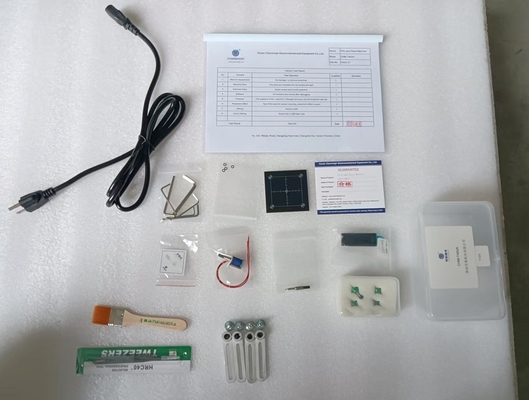

Acessórios padrão para CHMT48VA:
1) Picareta e lugar MachineCHMT48VA: 1
2) Total 4pcs do bocal de Juki (503, 504, 505, tamanho 506)
3) motorista 1 de 8G USB
4) Cabo de alimentação 1
5) Puxe a agulha 2
6) Bobina para a tração pin1
7) O posicionamento da câmera ajusta a placa preta 1
8) Encantar a chave 6
9) Pinça 1
10) Escova 1
11) Pena para o tela táctil 1
12) Dispositivo elétrico para a bandeja 4 de IC
13) Graxa 1
14) Manual inglês 1 do usuário



Fotos reais de 100%:

Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 0
A câmera superior e inferior, certifica-se de cada lugar componente muito exato:

Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 1

O motor da linha central de X Y com codificador, controle de circuito fechado, certifica-se não perder etapas:

Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 2

Corte a fita igualmente apoiou:

Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 3

O alimentador da vibração apoiou:

Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 4

Bandeja definida pelo utilizador de IC:

Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 5

O tela táctil, rato de USB igualmente apoiou:
Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 6

Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 7

Bocais de Juki, opearation muito fácil, ímã para dentro, nenhuma necessidade de usar a chave para puxar para baixo:

Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 8
Embalando muito seguro:

Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 9


Por que escolha Charmhigh?

o corpo 1.Lightweight, ocupa a área pequena
2. Relação fácil de usar, não coordenador profissional de SMT da necessidade, dispositivo básico
3.High integrou, nenhuma bomba extra da necessidade ou toda a facilidade de apoio
a precisão 4.High e a confiança, compõem a defecção do trabalho manual
o custo 5.Low, reduz a despesa ao próprio uma linha de produção automática profissional de SMT
6.International expressam com a porta ao serviço da porta, entrega dos dias de trabalho 3-5
7.Especial para a investigação e desenvolvimento do laboratório, amostras, para evitar algum revealment das patentes e dos projetos


Nota amável:

A máquina da picareta e do lugar é conjunto completo com todos os acessórios incluídos no pacote,



É máquina completa, pronto para uso!



Você pode usá-lo quando você o recebe. O bom suporte técnico da após-venda, compra-o por favor com confiança.



Aprecie com sua máquina da picareta e do lugar!




Garantia:
 A máquina completa tem um período de garantia de 1 ano da época da compra e do serviço por toda a vida.
 Nós fornecemos sempre peças sobresselentes da máquina, fonte direta segura da fábrica.
Nós proporcionamos Q/A em linha e o serviço de pesquisa de defeitos do apoio e o técnico do conselho. Proporcione um a um serviços da após-venda.
 Cada teste da máquina 100% bem antes do navio para fora.
Suporte técnico:
Multidão de Kimi: 0086 135 106 75756
Skype: kimiliu89
  E-mail: kimi@charmhigh-tech.com


Se você quer ver mais informação e vídeos, contacte-nos por favor pelo e-mail.



Nós resposta você na primeira vez.

Tudo em um sistema Linux encaixado máquina da picareta e do lugar de CHMT48VA Benchtop SMT 10





Por que escolha Charmhigh?



o corpo 1.Lightweight, ocupa a área pequena

2. Relação fácil de usar, não coordenador profissional de SMT da necessidade, dispositivo básico

3.High integrou, nenhuma bomba extra da necessidade ou toda a facilidade de apoio

a precisão 4.High e a confiança, compõem a defecção do trabalho manual

o custo 5.Low, reduz a despesa ao próprio uma linha de produção automática profissional de SMT

6.International expressam com a porta ao serviço da porta, entrega dos dias de trabalho 3-5

7.Especial para a investigação e desenvolvimento do laboratório, amostras, para evitar algum revealment das patentes e dos projetos
