Detalhes do produto:
|
| Dimensão: | 2600*1200*1600 mm | Modelo de controlo: | Ecrã táctil |
|---|---|---|---|
| Velocidade de entrega do PCB: | 0-1,8 m/min | Maneira de aquecimento: | Ar quente |
| Potência: | 3 linhas de 5 fases, 380v 50hz | Fonte de ar: | 4-7 kg/cm2 12,5 L/min |
| Peso líquido: | 800 kg | Número de solda de onda: | 2 |
| Largura do PCB: | Max 250mm | ||
| Realçar: | Máquina de solda da onda sem chumbo,Máquina de solda de ondas para PCB,Máquina de solda de ondas de PCB a ar quente |
||
Máquina de solda em ondas sem chumbo 250DS totalmente automática para linha de produção de PCB DIP
Descrição:
1Sistema de alimentação de transporte automático e funções de alimentação automática sincronizada da placa.
2. Solder Pot peak utiliza frequência conversão ajuste de velocidade que pode controlar independentemente a altura da onda.
3O sistema de fluxo utiliza um bocal de pulverização japonês transversal, a área de pulverização e a profundidade são ajustáveis.
4O pulverizador de fluxo é accionado por motor passo a passo, pode ser desmontado, fácil limpeza e manutenção.
5O PLC é utilizado para controlar a máquina, para assegurar a fiabilidade e estabilidade do sistema.
6Os pré-aquecedores que utilizam o elemento de aquecimento infravermelho, irradiam o calor eficientemente para a placa de circuito com uma rampa rápida e um fluxo de líquido totalmente activado.
7Dedos de solda de liga especial, duplo gancho em V reforçado.
8O motor de solda adota um motor de conversão de alta frequência importado com controlo independente, desempenho estável e longa vida útil.
9. Passagem pré-aquecedor com design modular, atender aos requisitos de proteção ambiental, segurança e conveniente para limpeza.
10.Os pré-aquecedores utilizam três controles de temperatura independentes para
Especificações:
| Modelo | 250DS |
| Principais características | - Controle do ecrã táctil - Aquecimento por vento quente de duas secções - Ondas duplas. - Garras de titânio auto-limpadas - Forno de estanho eléctrico dentro e fora - Balanço de pulverização: motor passo a passo |
| 1- Onda NÃO. | Ondas duplas |
| 2. Largura do PCB | Max: 250 mm |
| 3. Largura do PCB | 200 kg |
| 4. comprimento de pré-aquecimento | 800 mm (duas secções) |
| 5.Alta da onda | 12 mm |
| 6.Duração do pé dos componentes da placa | 10 mm |
| 7.Alta de transporte do PCB | 750 ± 20 mm |
| 8- Energia de arranque. | 11 kW |
| 9.Poder de funcionamento | 3.5KW |
| 10- Potência de fornos de estanho | 6 kW |
| 11Potência de pré-aquecimento | 5 kW |
| 12. Potência do motor | 0.18KW |
| 13Método de controlo | Controle do ecrã táctil |
| 14. Tamanho do quadro da máquina | 1800*1200*1500 mm |
| 15. Dimensão | 2600*1200*1600 mm |
| Velocidade de transporte de PCB | 0-1,8 m/min |
| Temperatura da zona de pré-aquecimento | Temperatura ambiente -180°C |
| Método de aquecimento | Ar quente |
| Número de zonas de arrefecimento | 1 |
| Método de arrefecimento | Refrigeração por ventilador de fluxo axial |
| Temperatura do forno de estanho | Temperatura ambiente 300°C |
| Direcção do transporte | Da esquerda para a direita |
| Método de controlo da temperatura | PID+SSR |
| Modo de controlo da máquina | Mitsubishi PLC+ touch screen |
| Capacidade de fluxo | Max. 5,2 L |
| Método de pulverização | Motor passo a passo + ST-6 |
| Fornecimento de energia | 3 fases 5 fios; 380V 50HZ |
| Fonte de ar | 4-7 kg/cm2 12,5 L/min |
| Peso líquido | 800 kg |
| Requisito de PCB | |
| Limite de altura dos componentes no PCB | 90 mm |
| Limite de comprimento do pé dos componentes sob PCB | 10 mm |
| Direção de transporte da placa de PCB | Padrão da esquerda para a direita |

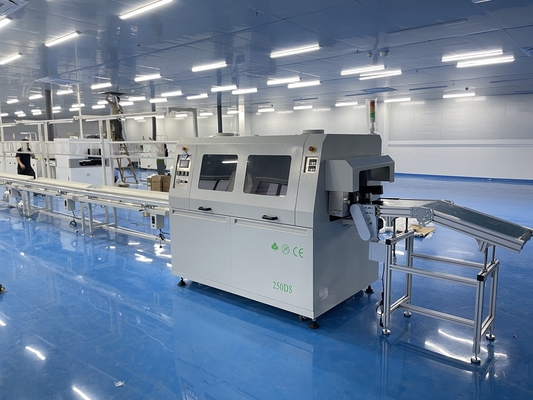

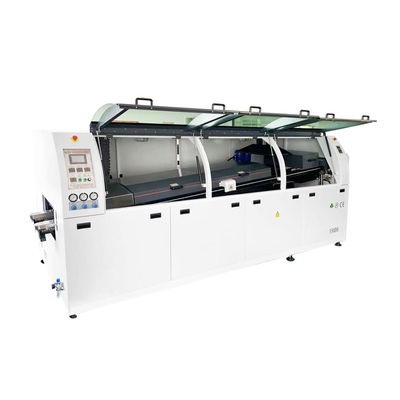

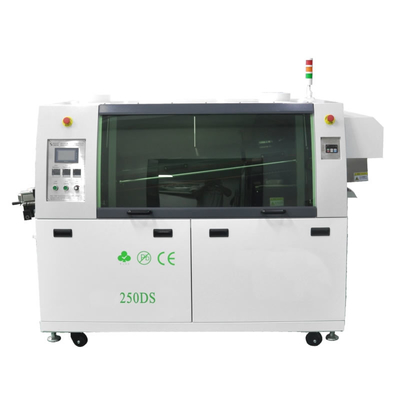

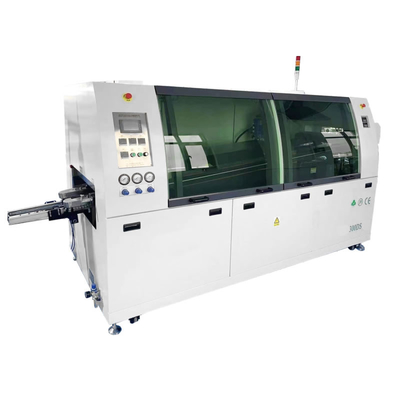

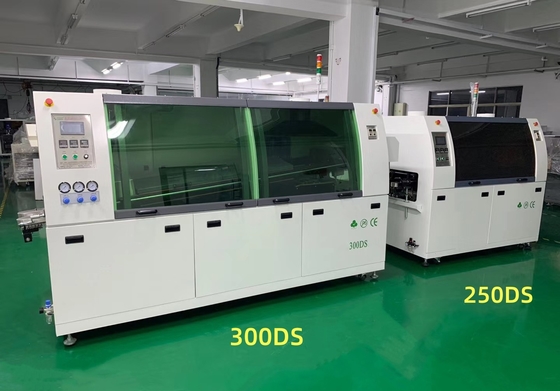

Detalhe imagens reais:
