Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow

Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow
Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow

Imagem Grande :  Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow

Detalhes do produto:
Lugar de origem: CHINA
Marca: Charmhigh
Certificação: CE
Número do modelo: 3040 / CHMT36VA/T962A
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: $3480
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 2-3 dias
Termos de pagamento: T/T; Western Union
Habilidade da fonte: 200 POR O MÊS

Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow

descrição
Impressora do estêncil: 300*400mm (3040) Máquina de Pnp: CHMT36VA (29 cabeças do alimentador 2 + câmera da visão do dobro)
Forno do Reflow: Tamanho de solda 1500W de T962A 300*320mm Uso: Produção de grupo pequena
Realçar:

Linha de SMT Prodcution

,

Impressora Machine de 3040 estêncis

,

Forno T962A do Reflow

Linha quente de SMT Prodcution:  CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow

A língua inglesa 220v/110v apoiou/declaração do CE

Linha de produção pequena de SMT:

Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow 0

1. impressora 3040 do estêncil da elevada precisão:

Tamanho da tabela de trabalho 300*400mm
Tamanho da cópia 250*400mm
Tamanho de quadro líquido máximo 370*470mm
Maneira da impressora manual
Espessura das carcaças 0-80mm
A bancada para ajustar o volume 10mm, ajuste horizontal do ângulo
Imprimindo a altura da plataforma 220mm
precisão repetida ±0.01mm
encontre o modo Avaliação de desempenho ou forma do furo
Dimensão 540*370*350 milímetro
Tamanho de embalagem 660*500*280mm
Peso NW.21Kg GW.22Kg



2. picareta de CHMT36VA e máquina do lugar (trabalho com PC externo)

Modelo CHM-T36VA
Área do PWB 10mm*10mm - 355mm*355mm
Curso da linha central de X Y 420*460mm
Escala móvel da linha central de Z 15mm
Cabeças da colocação 2pcs
Alimentadores

8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs,

Parte dianteira IC tray=14pcs, bandeja definida pelo utilizador de IC

Sistema da visão Câmeras duplas (acima & para baixo câmeras)
Movimentação O sistema de movimentação servo deslizante do controle de circuito fechado, certifica-se nunca perder a etapa
Detecção do auto-retorno da linha central de Z Sim, impeça a quebra dos bocais
Puxe o auto-retorno do pino Sim, impeça para puxar a quebra do pino
Escapamento do método de detecção material Limpe a detecção, detecção da visão
Montando a velocidade 4000cph (visão fora); 2800cph (visão sobre)
Montando a precisão ±0.025mm
Componentes 0402-5050, CONCESSÃO, QFN, (largura da fita: 8MM, 12MM, 16MM, 24MM)
Dimensão da máquina L 960mm * W 705mm * H 335mm
Bomba de vácuo tipo mudo de -92KPA (2pcs, incorporado,)
Fonte de ar externo Nenhuma necessidade (bomba de vácuo muda incorporado 2pcs da máquina)
PC externo Sim (software compatível com windows7)
Tensão 220V (110V), 50Hz 60Hz
Peso líquido 65kg
Software compatível Desenhista de Altium, Protell99SE, ALMOFADAS, Kicad, Eagle, Cadint, cadência Orcad, cadência allegro, PROTEUS. .etc



3. parâmetro do forno do Reflow de T962A (novo atualizado com fã):

Tipo: PUHUI

Modelo: T962A

Circunstância: Brandnew da fábrica

Max Area de solda: 20 x 20 cm

Tamanho: 68,4 x 50,4 x 22.5cm

Poder avaliado:  1500W

Período do processo:  minuto 1~8

Fonte: AC110V~ AC220V /50 ~60HZ



Imagens como segue:

1. impressora 3040 do estêncil (elevada precisão)
Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow 1

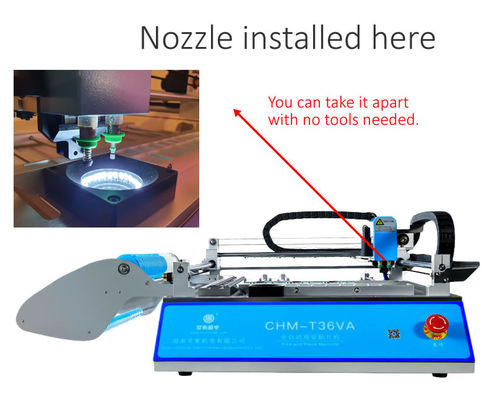

2. CHMT36VA escolhem e colocam a máquina com sistema da visão (precise o PC externo)

Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow 2
Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow 3

Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow 4



Vantagens competitivas:
 1. O software conveniente, o sistema Linux encaixado da máquina, prato principal da indústria estável, operação independente, nenhum computador externo da necessidade, operação mais fácil e mais conveniente, aprendem rapidamente.
2. o tela táctil da Em-construção, nenhum monitor externo da necessidade, sala salvar, uma operação mais conveniente, rato de USB apoiou também.
3. Duas as câmeras superiores e inferiores da visão, corrigem a posição de cada um componentes, você podem ver a imagem da visão da tela para o cada componentes. (tamanho componente máximo 22*22mm)
4. Tem o dispositivo elétrico de aperto flexível do PWB, apropriado para o tamanho diferente do PWB.
5. Apoiou a bandeja feita sob encomenda de IC, bandeja de IC pode ser fixado na tabela de máquina.
6. Duas cabeças de montagem com os bocais de 2pcs Juki, bocal de Juki dentro do ímã, assim que ele podem ser removidas pelo dedo, nenhuma necessidade de desmontar com chave, proveem de bocal o grau do ângulo -180 da rotação a +180 graus.
7. a máquina completa, alimentadores 29pcs incluídos na máquina, nenhuma necessidade de comprar outras peças, máquina está pronta para trabalhar.
8. detecção da linha central de Z, agulha da tração da máquina automaticamente do retorno à origem para evitar bocais quebrados.

9. Apoio componente 5mm da altura máxima.
10. controle de circuito fechado, X, linha central de Y com codificador, não fora da etapa.
11. o PWB calibrado por uma posição de dois componentes, a seguir os componentes do resto serão calibrados automaticamente.
12. O automóvel calibra a marca 2 pontos, ele será auto calibração antes de cada corredor, certifica-se de cada PWB que monta precisamente.
13. Com detecção do vácuo, com alimentação automática, se um componente suga curvado, jogá-lo-á automaticamente para depositar a área, escolhe então um novo para montar outra vez.

14. Com detecção, câmera da visão ângulo componente e lugar da auto correção no lugar direito da placa do PWB. Se as cabeças que não escolhem acima dos componentes, câmera o detectarão e as irã0 para trás escolher outra vez, 3 vezes que não escolhem, máquina não alarmarão e pararão, após o material da fonte, a seguir continuam a trabalhar, nenhuma necessidade de começar sobre outra vez.

15. Vem com ferramenta do converso (versão do PC), editam o arquivo de trabalho no arquivo de trabalho do computador e da carga na máquina pelo porta usb, rápido e conveniente.
16. Placas panelized apoio.
17. Se você não tem o arquivo do PWB, você pode criar um arquivo da nova obra para programar diretamente na máquina.

18. Única etapa do apoio.

19. O corte do apoio grava o material material do tubo da maioria.

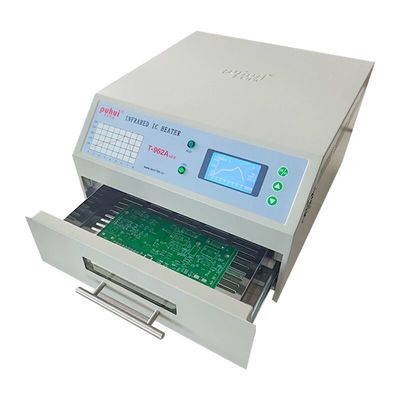

 3. Forno T962A do Reflow (NOVO TIPO com exaustão)

Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow 5

  Por que escolha Charmhigh?
o desgin 1.Professional e a sala salvar.
2. Operação fácil de usar, não coordenador profissional de SMT da necessidade, dispositivo básico
3.One máquina - operação integrada, não bomba da necessidade ou PC extra ou alguma facilidade de apoio
a precisão 4.High e a confiança, compõem a defecção do trabalho manual
5.Cost eficientes, reduzem a despesa ao próprio uma linha de produção automática profissional de SMT
6.International expressam com a porta ao serviço da porta, entrega dos dias de trabalho 3-5
7.Especial para a investigação e desenvolvimento do laboratório, amostras, para evitar algum revealment das patentes e dos projetos.

o semelhante da máquina 8.One ao pessoal 5 de solda, fácil controla e custo-salvar. Bom para a produção de grupo pequena.

9.Charmhigh é fonte da fábrica, todas nossas peças das máquinas são pesquisadas e de fabricações por nos. as peças sobresselentes do Após-serviço nunca param.

10. Charmhigh é um fabricante profissional da máquina da picareta e do lugar de SMT desde 2009. Todo o software é pesquisado por nos.

Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow 6

Linha de produção quente de SMT CHMT36VA + impressora de 3040 estêncis + forno T962A do Reflow 7

Q1: Que é o prazo de execução de seus produtos? (Quanto tempo você precisa de preparar meus bens?)

: 2-3 dias para a máquina da unidade 1-3. 5-15 dias para as ordens da produção em massa (baseadas em quantidades diferentes).



Q2: Como você me entregará meus bens?

: Nós enviamos geralmente por internacional expressamos como DHL, UPS, Fedex, TNT para permitir nossos clientes de obter rapidamente seus bens. Para a quantidade mais grande, o navio pelo ar ou pelo mar.



Q3: Quanto tempo eu preciso de esperar antes que meus bens cheguem?

: 3-7 dias para internacional expressam. 5-8 dias para o transporte aéreo. 20-40 dias para o transporte do mar.



Q4: Que é sua qualidade de produto?

: Nossas matérias primas são compradas dos fornecedores qualificados, o melhor qaulity em China. E nossos coordenadores todos têm sobre 20 anos de expereinces na maquinaria, asseguram a boa qualidade e as funções. Agora a qualidade e o feedback de CharmHigh são melhores do que outros tipos em China.





Serviço do pacote padrão:
O pacote de nosso P&Ps é pacote de madeira da exportação padrão para evitar o dano durante o transporte.



Serviço do transporte:

Para o pacote abaixo de 200 quilogramas, você pode usar DHL, Fedex ou a outra empresa expressa, para grandes quantidades, você poderia usar a entrega do mar.


Garantia:



A máquina completa tem um período de garantia de 1 ano da época do serviço da compra e da vida.
Nós fornecemos sempre peças sobresselentes da máquina, fonte direta segura da fábrica.
Nós proporcionamos Q/A em linha e o serviço de pesquisa de defeitos do apoio e o técnico do conselho.

Proporcione um a um serviços da após-venda.

Cada teste da máquina 100% bem antes do navio para fora.
