Forno de refluxo automático de trilho completo + controlo PC 6 zonas de temperatura (para cima6+para baixo6)
Máquina de solda sem chumbo SMT PC6635
2200*350mm 6 zonas Máquina de soldadura de soldadura de 5 kW
Descarregar catálogo PC6635PC6635 Forno de refluxo - Instruções.pdf
Parâmetro técnico para PC6635
| Modelo |
PC6635 (PC, para cima6+para baixo6, largura 350 mm) |
| Parâmetro da parte de aquecimento |
| Zona de aquecimento |
para cima + para baixo |
| Duração de aquecimento |
2200 mm |
| Zona de arrefecimento |
2 |
| Parâmetro do transportador |
| Largura máxima do PCB |
Largura de malha 350 mm, 250 mm ajustável por trilho |
| Direção do transportador |
L→R (R→L.opção) |
| Altura do transportador |
Máquina de visualização 880±20 mm |
| Sistema de transportes |
Transportador de malha + transportador de trilho |
| Velocidade do transportador |
0-2000 mm/min |
| Parâmetro de controlo |
| Fornecimento de energia |
5 fios 380V 50/60Hz |
| Potência de arranque |
24 kW |
| Potência de consumo de funcionamento |
Aproximadamente 5-6 kW |
| Modos de controlo |
PC industrial + monitor |
| Tempo de aquecimento |
Cerca de 20 minutos. |
| Intervalo de controlo da temperatura |
Temperatura ambiente - 350°C |
| Controle de temperatura |
Controle do módulo industrial PC+Temp, condutor SSR |
| Precisão do controlo da temperatura |
± 1°C |
| Erro de distribuição de temperatura |
± 3°C |
| Alarme de incêndio |
Temperatura anormal (temperatura ultra-alta ou ultra-baixa após temperatura constante) |
| Alarme de queda de bordo |
Opção |
| Tamanho e peso da máquina |
| Peso líquido |
Aproximadamente 400 kg |
| Dimensão ((mm) L×W×H |
L3600 × W700 × H1430 |
Descrição do PC6635:
1Tecnologia de fio de aquecimento patenteada com estrutura de ar circulante independente, métodos de aquecimento superior e inferior, elevada eficiência térmica e rápido aumento da temperatura,atingindo a temperatura de trabalho definida a partir da temperatura ambiente em aproximadamente 20 minutos, com uma diferença de temperatura inferior a 30°C entre a temperatura de fixação e a temperatura real na zona de solda.
2.Equipado com um motor de alta temperatura de Taiwan San Yue, acoplado diretamente para conduzir o aquecimento de ar quente, garantindo uma distribuição equilibrada de ar quente, baixo ruído e vibração mínima,permitindo que os componentes 0201 permaneçam no local durante o transporte.
3.Design único do conduto de ar com circulação de ar de concha de caracol importada e dispositivos de distribuição de ar de três camadas, proporcionando circulação de ar uniforme, grande capacidade de calor,e aquecimento separado para a zona de pré-aquecimento, zona de controlo de temperatura e zona de solda com circulação e controlo de temperatura independentes, cada zona de temperatura controlada com uma precisão de ±1°C,e a câmara do forno é aberta com uma tampa pneumática.
4A configuração padrão inclui duas zonas de arrefecimento forçado, com a temperatura do ar de arrefecimento atingindo apenas 5°C, e a taxa de arrefecimento na primeira zona de arrefecimento pode atingir -5°C/S.Cumprir eficazmente os requisitos de vários processos sem chumbo.
5. Adequado para o ajuste das curvas de temperatura de vários modelos, com configurações de zona de solda dupla ou tripla, TEST PROFILE de oito linhas com um mínimo de 8°C,e testes de curvas contínuas especificamente adaptados aos processos de solda sem chumbo no Japão ou na Europa e na América.
6.O mais recente projeto de trilhos de guia de transporte, fabricados em liga de alumínio resistente a altas temperaturas e resistente ao desgaste, garantindo uma elevada rigidez e nenhuma deformação.
7O sistema de transporte utiliza um controlo de velocidade de frequência variável, accionado por motores japoneses Dongchuan importados.com cadeias de aço inoxidável de alta qualidade e cintos de malha de aço inoxidável de material SUS316 para transporte sincronizadoÉ também equipado com uma função de fonte de alimentação ininterrupta (UPS), evitando efetivamente danos aos PCBs dentro do forno devido a interrupções súbitas de energia.
8Controlado por um computador industrial, com um ecrã LCD e sistema operativo Windows 10, com testes flexíveis de curvas e poderosas capacidades de análise de curvas dinâmicas,bem como a capacidade de imprimir e salvar todos os dados, satisfazendo os requisitos dos processos sem chumbo.
Todos os componentes elétricos são feitos de peças importadas e todas as linhas de sinal são blindadas para garantir o funcionamento estável e confiável do SMT24 durante 24 horas por dia,com garantia de um ano para toda a máquina e manutenção ao longo da vida.

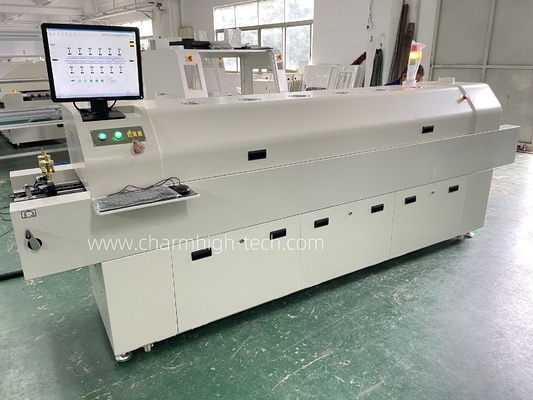

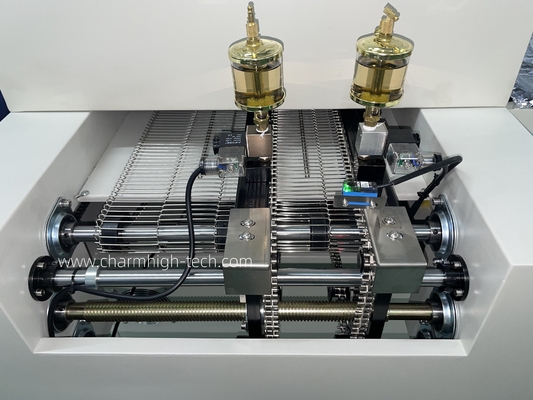

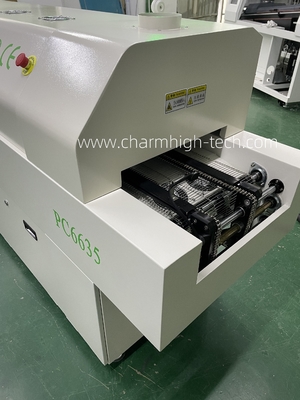

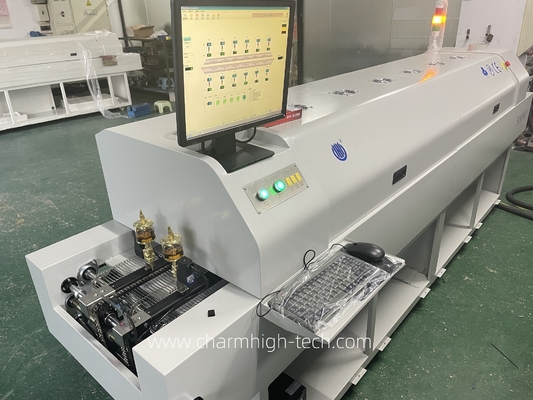

100% Imagens reais do PC6635:
Recomendações da linha de produção SMT:
1Carregador de PCB
2.E6 impressora de pasta de solda
3.Condutor de PCB
4. CHM551 máquina de recolha e colocação - duas unidades
5.Condutor de PCB
6.PC6635 Forno de refluxo com trilho automático+PC
7.Descarregador de PCB
Garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Nós sempre fornecemos peças de reposição de máquinas, fábrica de fornecimento direto confiável.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecer um serviço pós-venda individual.Todas as máquinas foram 100% testadas antes de serem enviadas.
