Detalhes do produto:
|
| Repita a precisão da posição: | ± 20,0 σ do mícron @ 6, ≥ 2,0 de Cpk | Velocidade de impressão/tempo de ciclo: | 0-200mm/s |
|---|---|---|---|
| tamanho máximo do PWB: | 450*350 mm | Tamanho mínimo do PWB: | 50*50mm |
| Espessura do PCB: | 0.4~6mm | Comprimento do rodo de borracha: | 220-500mm |
| Peso líquido: | 1000 kg | Dimensão: | 1140*1400*1480mm |
| Realçar: | Impressora de estêncil SMT totalmente automática,Impressora de serigrafia |
||

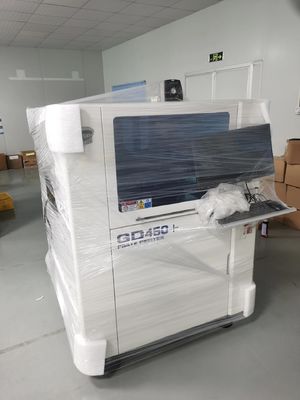

Alta precisãoGD450+Impressora de pasta de solda totalmente automática Impressora de estêncil SMT Impressora de tela de impressão para linha de montagem SMT
Descrição
A impressora de pasta de solda totalmente automática GD450+ é um modelo clássico de alta precisão, com posicionamento simples e confiável, preciso e estrutura fácil de ajustar.assegurar a estabilidade.
1Sistema de posicionamento óptico preciso.
A fonte de luz de quatro direções é ajustável, a intensidade da luz é ajustável, a luz é uniforme e a aquisição de imagens é mais perfeita; Boa identificação (incluindo pontos de marcação irregulares), adequada para lagar,Revestimento de cobre- Placas de ouro, pulverização de estanho, FPC e outros tipos de PCB com cores diferentes.
2Sistema de limpeza de estêncil de alta eficiência e adaptabilidade
O novo sistema de limpeza assegura o contacto total com o estêncil; podem ser selecionados três métodos de limpeza: seco, molhado, vácuo e combinação livre; placa de limpeza de borracha resistente ao desgaste,limpeza completa, desmontagem conveniente e comprimento universal do papel de limpeza.
3Sistema inteligente de esguichagem
Configuração programável inteligente, dois motores diretos acionados por dois motores independentes, sistema de controlo de pressão preciso.
4Sistema de posicionamento de PCB simples e fiável
Espessura de placa de PCB adaptável, pressão lateral flexível ajustável por software e dispositivo de suporte magnético.
| GD450+ Especificidade | |
| PCBParâmetro | |
| Tamanho máximo do PCB (X x Y) | 450 mm x 350 mm |
| Dimensões mínimas do PCB (Y x X) | 50 mm x 50 mm |
| Espessura do PCB | 0.4 mm~14 mm |
| Página de guerra | Max. PCB diagonal 1% |
| Peso máximo de PCB | 10 kg |
| Espaçamento da margem do PCB | 3 mm ((PCB de correia transportadora/largura do quadro) |
| Espaço inferior máximo | 15 mm |
| Velocidade do transportador | 1500 mm/s (máximo) |
| Altura do conversor | 900 ± 40 mm |
| Direção do transportador | L R, R L, L L, R R |
| Método de transporte | Trilha única |
|
Método de fixação de PCB |
Pressão lateral elástica ajustável por software (opções: 1, vácuo de sucção holística inferior;2, vácuo de área de vários pontos inferior; 3, fixação do substrato de bloqueio de bordas) |
| Método de suporte de PCB | Dedo magnético, igual altura do bloco, cavidade de sucção de vácuo ((opção: Grid-Lok) |
| Parâmetro de impressão | |
| Cabeça de impressão | Cabeça de impressão de circuito fechado de tipo motor linear |
| Tamanho do quadro do estêncil | 370 mm x 470 mm ~ 737 mm x 737 mm |
| Área máxima de impressão (X x Y) | 450 mm x 350 mm |
| Tipo de raspador | Raspador de aço/raspador de borracha ((45°/55°/60) |
| comprimento do raspador | 220 mm a 500 mm |
| altura do raspador | 65 ± 1 mm |
| espessura do raspador | 0.25mm revestimento de carbono tipo diamante |
| Método de impressão | Máquinas de limpeza |
| comprimento de liberação do molde | 0.02 mm 至 12 mm |
| Impressão | 0 ~ 200 mm/s |
| Pressão de impressão | 0.5 kg -10 kg |
| Duração da impressão | ± 250 mm ((a partir do centro) |
| Sistema de limpeza | |
| Método de limpeza Limpeza a vácuo-seca-Limpeza a vácuo-seca (controle de programação) | |
| Direcção de limpeza para a frente e para trás, limpeza para a frente e para a frente e para trás (comando programado) | |
| Parâmetro da câmara | |
| Área de imagem (FOV) | 6.4 mm x 4.8 mm |
| Faixa de regulação da plataforma | X,Y: ± 7,0 mm,θ: ± 2,0°. |
| Tipo de ponto de dado | Ponto de referência de forma padrão (ver norma SMEMA), almofada/buraco |
| Sistema de câmara | Câmara única, sistema de visão de imagem única para cima/abaixo, posicionamento geométrico de correspondência |
| Parâmetro de função | |
| Precisão repetitiva da calibração da imagem | ± 10,0um @6 σ,Cp superior a 2.0 |
| Precisão da repetição da impressão | ± 20,0um @6 σ,Cp superior a 2.0 |
| Tempo de ciclo | Menos de 7s |
| Tempo de mudança do produto | Menos de 5 minutos. |
| Equipamento | |
| Fornecimento de energia | AC220V±10%,50/60HZ,15A |
| Fornecimento de ar | 4~6 kg/cm2, tubo de 10,0 mm |
| Sistema de operação | Windows XP |
| Dimensão | L ((1140mm) x W ((1400mm) x H ((1480mm) |
| Peso | 1000 kg |
| Sistema de controlo da temperatura e da umidade(Opção) | |
| Intervalo de controlo da temperatura | 23±3°C |
| Faixa de controlo da umidade | 45-70%RH4 |
1Função de enchimento automático de pasta de solda
Adição automática regular e em ponto fixo de pasta de solda, para assegurar a qualidade da pasta de solda e a quantidade de pasta de solda no estêncil.A fim de garantir que o cliente pode realizar a qualidade de impressão estável e contínua por um longo tempo, melhorar a produtividade.
Pode ser monitoramento em tempo real do diâmetro do rolo da pasta de solda no gatilho de tela adicionar automaticamente a funcionalidade
2Função de detecção da margem da pasta de solda do estêncil
Detecção em tempo real da margem da pasta de solda (espessura) no estêncil,instrução inteligente para enchimento de lata
3. Função de detecção de preenchimento de estêncil
Ao compensar a fonte de luz acima do estêncil, o CCD é utilizado para verificar a malha em tempo real, de modo a detectar e julgar rapidamente se o estêncil está bloqueado após a limpeza,e realizar limpeza automática, que é um complemento para a detecção 2D de PCB.
4Função de distribuição automática
De acordo com os diferentes requisitos do processo de impressão, o PCB pode dispensar com precisão estanho, desenho de linha, arquivamento e outras operações funcionais após a impressão.
5. controle de pressão do espremedor de circuito fechado
Construído num sistema de controlo de pressão digital preciso, através do sistema de feedback de pressão do esguicho, pode exibir com precisão o valor de pressão original do esguicho,ajustar de forma inteligente a profundidade da pressão do espremedorO sistema de impressão de alta densidade e de espaçamento finos permite a obtenção de uma impressão perfeita.
6Função de controlo de temperatura e umidade
Regulação e controlo automáticos da temperatura e da umidade na impressora para assegurar as características físicas estáveis dos materiais de impressão.
7- Espremedor magnético.
Lâmina magnética de adsorção, em vez do modo de posicionamento do buraco de parafuso, conveniente e rápida substituição.
8. Placa de sucção a vácuo e função de pressão superior
Pode prender automaticamente PCB de vários tamanhos e espessuras para superar efetivamente a deformação da placa, Certifique-se de que a lata é impressa uniformemente.
9. Suporte do sistema MES de acoplagem contínua
Ele pode escanear o código 1D 2D no PCB do cliente e gravar as informações relevantes, que podem ser compartilhadas com o sistema MES do cliente.IOT móvel e outras tecnologias para a gestão científica da preparação e prevenção de material de armazenagem, gestão da recolha de materiais, carregamento de materiais e prevenção de erros, programação da produção, rastreabilidade da qualidade, controlo Kanban, etc. no processo de produção SMT.Através do processo de otimização para melhorar a eficiência da produção,melhorar a qualidade dos produtos,acortar o ciclo de produção,reduzir os custos de fabrico,para alcançar uma gestão abrangente e científica da rastreabilidade,Ajudar as empresas a responderem rapidamente às alterações do mercado, melhorar a competitividade do núcleo.
10.Interface de função em linha SPI
Um sistema fechado é formado por ligação com SPI. Após receber informações de feedback de impressão defeituosa SPI, a máquina irá ajustar automaticamente o offset de acordo com o feedback SPI.O deslocamento XY pode ser ajustado automaticamente dentro de 3PC. e limpar o estêncil, melhorar a qualidade da impressão e a eficácia da produção, constituir um sistema completo de feedback de impressão.
Localização da linha de produção SMT totalmente automática:
Charmhigh, a melhor marca chinesa.
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
