Loaders e descarregadores de PCB de linha de montagem SMT totalmente automáticos
Carregador de revistas SMT para linha de montagem de PCB
Modelos de carregador e descarregador de PCB de linha de produção SMT totalmente automáticos CHM-250LD e CHM-250ULD concebidos para máquinas de produtos eletrónicos e linhas de montagem de PCB.
Características fundamentais
- Sistema de controlo PLC para uma operação fiável
- Compatível com a interface SMEMA
- Com capacidade para absorção e distribuição de placas
- Projeto robusto e estável para produção contínua
- Painel de controlo de interface homem-máquina para facilitar a operação
Função do carregador de PCB
Este equipamento é utilizado no início da linha de produção. As placas nuas podem utilizar a função de placa de sucção, enquanto as placas de dois lados podem utilizar a função de placa superior,tornar a produção mais conveniente e mais rápida.
Função de descarregador de PCB
Este equipamento é utilizado para a operação de recolha de painéis de placas de circuito na linha de produção SMT.
Modelos disponíveis
Modelos de carregadores de PCB
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Parlamento Europeu e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.
Modelos de descarregadores de PCB
CHM-250ULD, CHM-330ULD, CHM-390ULD, CHM-460ULD
Parâmetros técnicos
| Parâmetro |
Especificações |
| Tempo de carga |
Aproximadamente 6 segundos. |
| Enviar Altura |
900±30 mm (ou conforme especificado pelo utilizador) |
| Escolha de passos |
10mm, 20mm, 30mm, 40mm |
| Direcção de transferência |
Da esquerda para a direita ou da direita para a esquerda |
| Número do recipiente |
1 Revista de PCB |
| Pressão e fluxo de gás |
4-6 bar, máximo 30 litros/minuto |
| Espessura do PCB |
Mínimo 0,6 mm |
| Tempo de substituição do recipiente |
Aproximadamente 25-30 segundos |
| Fornecimento de energia |
100-230 V, monofase, máximo 300 volts-ampere |

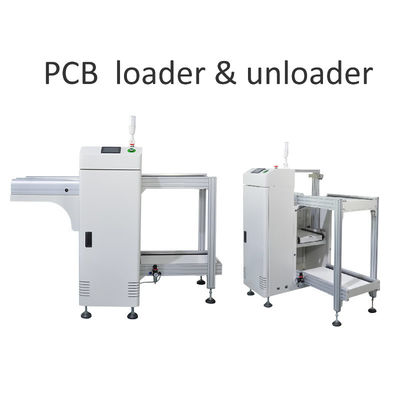

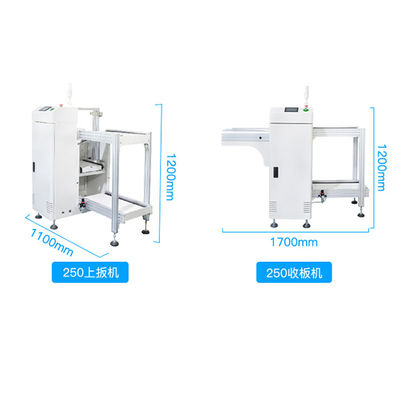

Imagens do produto
Garantia de qualidade 100% com imagens reais do produto:
Opções de linha de produção recomendadas
Opção 1: CHM-551 Máquinas de recolha e colocação de 4 cabeças
Opção 2: 8 cabeças + 10 cabeças Máquinas de recolha e colocação

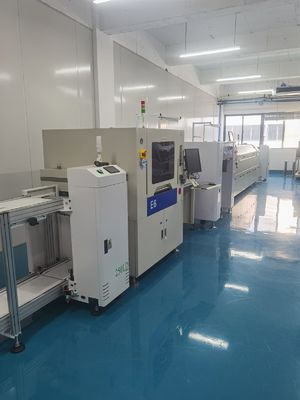

Exemplos de instalação do cliente
Serviço e garantia
A máquina completa tem um período de garantia de 1 ano a partir da data de compra com suporte de serviço ao longo da vida.
- Fornecimento directo de peças sobressalentes com garantia
- Suporte de perguntas/respostas e solução de problemas online
- Serviço de consultoria técnica
- Serviço pós-venda individual
- Todas as máquinas 100% testadas antes da expedição
