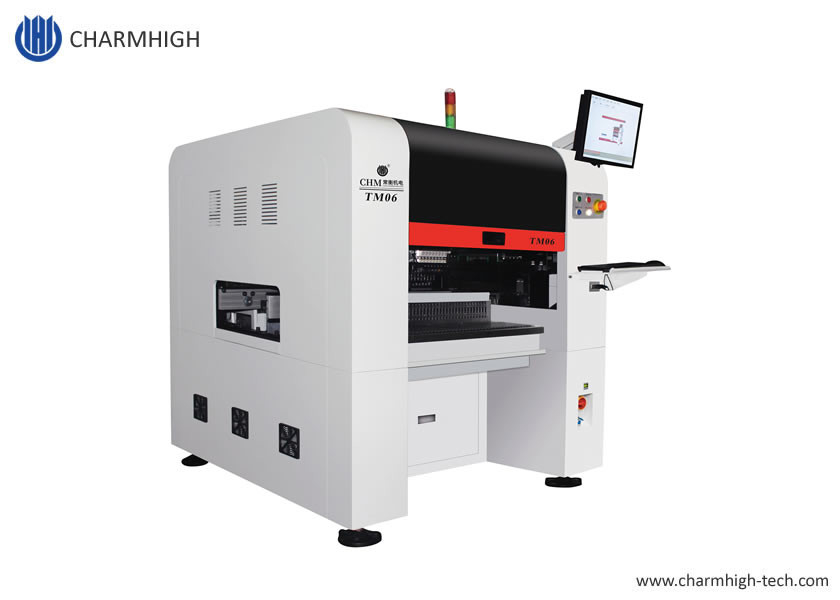

Software inteligente de alta precisão 6 cabeças SMT pick and place machine TM06
Full In-line SMT Pick and place Machine com transportador de PCB
Linha de montagem de PCBs automática média - para produção em lotes SMT
1Número de modelo: TM06
2- Charmhigh.
3Configuração principal: entrega automática de PCB de 3 peças + 6 cabeças 60 alimentadores + servo motor Panasonic
+ Mudança automática de bocal ((19 posições) + 9 câmaras + parafuso de bola + guia linear ((eixo Y com parafusos duplos)
4. Alimentação: Alimentação Fuji Electric (compra separada)
5Área de PCB (2 opções): 400*350mm / 800*350mm
6. Vem com computador e teclado e mouse com sistema Windows
7. Componente: 0201, 0402-5050, SOP, QFN, TQFP, BGA... etc.
8. 1320 ((L) x 1350 ((W) x 1500 ((H), AC220V (50/60Hz, 1 fase)
9Tempo de execução: 5-8 dias úteis
10Entrega: por via aérea / por via marítima / recolha da nossa fábrica diretamente / envio para o armazém na China
11Método de pagamento: transferência bancária (T/T)
12Embalagem: caixa de compensado
Charmhigh 6 cabeças SMT pick and place machinevídeo de trabalhono sítio do cliente:
https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
Especificação TM06:
| Modelo |
TM06 |
| Dimensões |
1320 mm ((L) × 1600 mm ((W) × 1500 mm ((H) |
| Peso |
1100 kg |
| Fornecimento de energia |
AC220V (50Hz, monofase), 3kW |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
Bomba de vácuo incorporada |
| Quantidade de cabeças de montagem |
6 cabeças |
| Velocidade de montagem |
27800cph (ótimo) |
| A precisão está aumentando |
± 0,035 mm;CPK≥1.0 ((XY)) |
| Precisão de controlo |
4 μm |
| Altura do componente |
12 mm |
| Tipo de componente |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA, etc. para componentes com visão máxima de 36*36mm
(resistores/condensadores/diodos/triodos/LED/IC, etc.)
|
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
450 mm ((L) × 350 mm ((W) (padrão);
900 mm ((L) × 350 mm ((W) (facultativo) |
| Transporte de PCB |
com uma capacidade de produção superior a 50 kW,Suporte de PCB |
| Alteração do bico |
Troca automática do bico(Biblioteca de bocal de 19 buracos) |
| Sistema de controlo |
Computador industrial integrado (sistema Windows)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
Eixo X&Y acionado por servomotores Panasonic A6(Eixo Y por motores duplos)- adotar aceleração e desaceleração flexíveis em curva S |
| Sistema de transmissão |
Eixo X&Y adotando parafuso de bola de solo TBI e guia linear HIWIN(Eixo Y com parafusos duplos) |
| Sistema de alimentação |
60NXT 8 mm em pilhas de alimentação padrão
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmara de voo × 6 (tamanho do componente aplicável: 16 mm × 16 mm);
Câmara de circuito integrado × 1 (tamanho do componente aplicável: 36 mm × 36 mm);
Câmara de marcação × 2 |

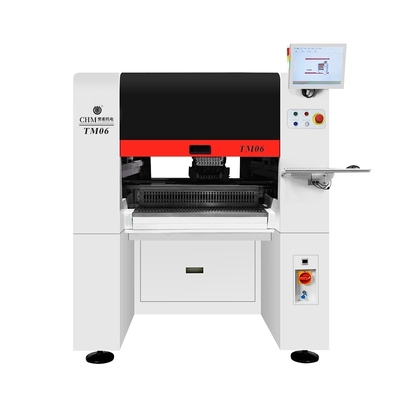

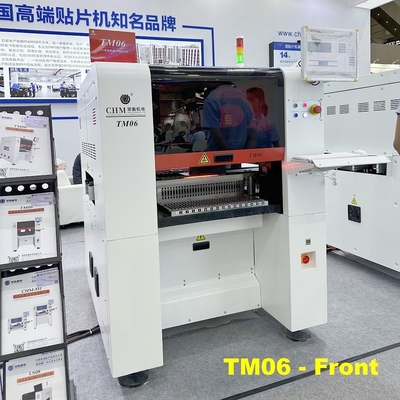

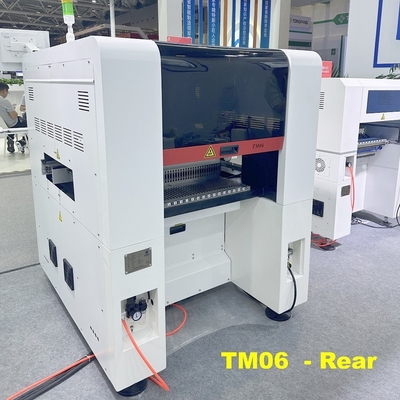

Imagens reais para o TM06:
(CHM-551 e TM06)
60 slots de alimentação (trabalho com alimentador eléctrico Fuji NXT, alimentadores comprados separadamente, 8/12/16/24/32/44mm):
Pode atingir uma montagem estável e de alta precisão dos componentes 01005 mais pequenos e de grandes dimensões.
Linha de produção SMT totalmente automática:
Site do cliente:
amostras de PCB:
O fornecimento direto da fábrica Charmhigh, a nossa estrutura de base de máquinas da série TM06, TM08, TS10, TS20 é adotada: plataforma de moagem de grau industrial, fundição integral do eixo Y,para que o equipamento possa funcionar de forma estável e fiável em condições de trabalho de alta velocidade.
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
