Estrutura de ferro fundido 4 cabeças CHM-551P SMD pick and place machine

Estrutura de ferro fundido 4 cabeças CHM-551P SMD pick and place machine
Cast-iron Structure 4-head CHM-551P SMD Pick and Place Machine
Estrutura de ferro fundido 4 cabeças CHM-551P SMD pick and place machine Estrutura de ferro fundido 4 cabeças CHM-551P SMD pick and place machine Estrutura de ferro fundido 4 cabeças CHM-551P SMD pick and place machine Estrutura de ferro fundido 4 cabeças CHM-551P SMD pick and place machine Estrutura de ferro fundido 4 cabeças CHM-551P SMD pick and place machine

Imagem Grande :  Estrutura de ferro fundido 4 cabeças CHM-551P SMD pick and place machine

Detalhes do produto:
Lugar de origem: China
Marca: Charmhigh
Certificação: CE
Número do modelo: CHM-551P
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: $9000
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 2-3 dias
Termos de pagamento: T/T, União Ocidental
Habilidade da fonte: 30 por mês
Contato

Estrutura de ferro fundido 4 cabeças CHM-551P SMD pick and place machine

descrição
Tamanho máximo de PCB: 350mm(C)x280mm(L) (Padrão) Alimentador: alimentadores de 50pcs Yamaha (alimentador pneumático & elétrico)
Sistema Operacional: Sistema Linux Calibração de fé: O automóvel calibra o ponto de Mark
Altura do componente: 12mm Velocidade de montagem: 14.400cph
Peso líquido: 310Kg BOCAL: Mudança automática de bocal com biblioteca de bocas de 13pcs
Dimensão: 1020 mm (C) x 1180 mm (L) x 1450 mm (A) Precisão de montagem: (XY) ±0,035 mm CPK≥1,0

Estrutura de ferro fundido 4 cabeças CHM-551P SMD pick and place machine
Visão geral do produto

Atualizar CHM-551P 4-head SMT pick and place machine by Charmhigh (actualizado a partir de CHM-551)

Alta velocidade 14400 CPH, maior precisão 0201 ~ 30 * 30mm área, estrutura de ferro fundido com alta estabilidade.

Transporte automático de PCB, 50 alimentadores 4 cabeças SMT pick and place robot. CHM-551P SMT Pick and Place Machine (com mudança automática de bocal) para produção de lotes SMT. 0201 suportado. Suporte de teste CPK.Solução económica para a montagem SMT, produção em pequenos lotes.

Características atualizadas em comparação com o CHM-551
  • Velocidade superior, de 11500 CPH para 14400 CPH
  • Quadro de ferro fundido, maior rigidez
  • Design elegante, aparência bonita
Especificações do CHM-551P
Dimensões 1020 mm ((L) x 1180 mm ((W) x 1450 mm ((H)
Peso 556 kg
Fornecimento de energia AC220V (50Hz, monofase) 1,5kw (potência média 350w)
Fornecimento de ar 0.5MPa ~ 0,7MPa
Gerar vácuo Bomba de vácuo incorporada
Quantidade de cabeças de montagem 4 cabeças
Velocidade de montagem 14400CPH (ótimo)
A precisão está aumentando (XY) ± 0,035 mm; CPK≥1.0
Altura do componente 12 mm
Tipo de componente 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, etc. (resistores/capacitores/diodos/triodos/LED/IC, etc.) 0201 a componentes maiores de 30*30mm
Espessura do PCB 0.6 mm~3.5 mm
Tamanho do PCB 350 mm ((L) x 270 mm ((W) (padrão); 600 mm ((L) x 350 mm ((W) (facultativo)
Alteração do bico Troca automática do bico (biblioteca de bicos de 13 buracos)
Sistema de controlo Sistema Linux, equipado com monitor, teclado e mouse
Sistema de accionamento Eixo X&Y acionado por servomotores, com aceleração e desaceleração flexíveis em curva S
Sistema de transmissão Parafuso de esfera + guia linear
Sistema de alimentação 50 Yamaha 8mm padrão de alimentação pneumática / elétrica (também adequado para bandeja IC e alimentador de vara)
Sistema de visão Imagem instantânea camerax4 (tamanho do componente aplicável: 14mm×14mm); IC camerax1 (tamanho do componente aplicável: 30mm×30mm); Marque camerax2
Imagens do produto

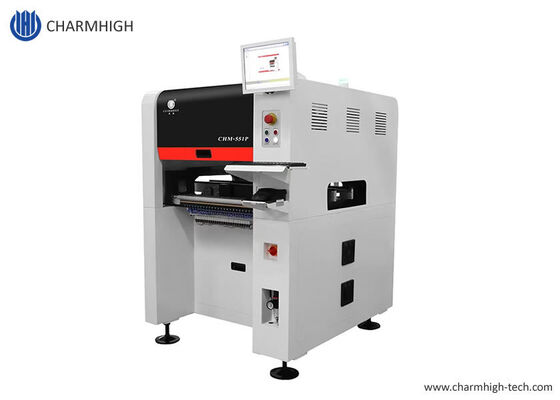

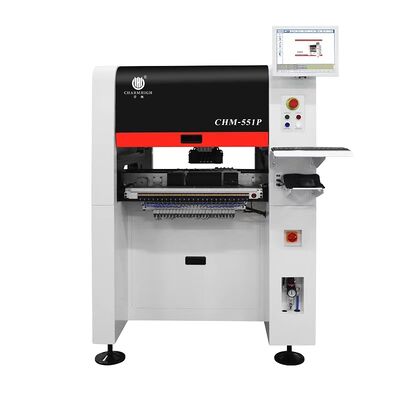

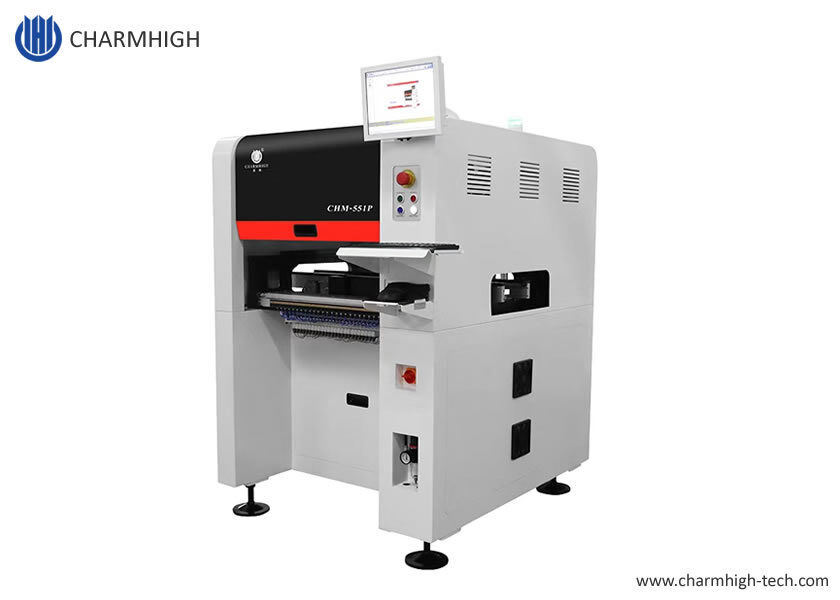

CHM-551P SMD Pick and Place Machine front view CHM-551P machine close-up detail
Site do cliente

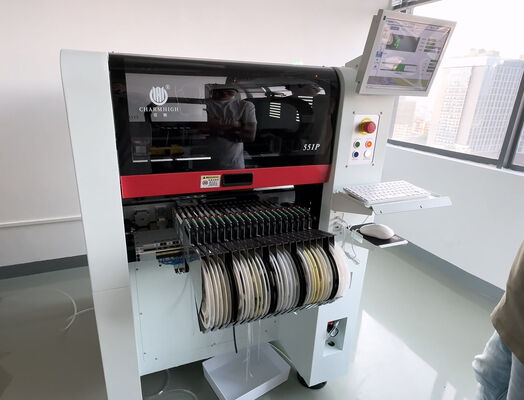

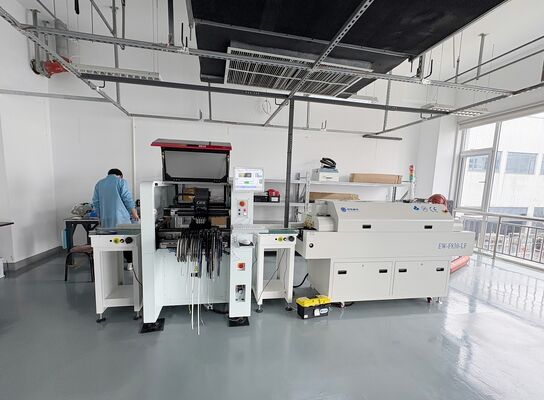

CHM-551P in customer production environment CHM-551P machine operation view CHM-551P control system interface CHM-551P mounting head detail

Charmhigh SMT, fornecimento de fábrica, entrega rápida.

Charmhigh, a melhor marca chinesa.

Charmhigh brand logo
Lista de peças CHM-551P
Ponto Quantidade Ponto Quantidade
Máquina de recolha e colocação 1 Pinça 1
Nozles 8 Fecho de hexágono interno 1
Caixa de ferramentas 1 Óleo lubrificante 1
Cartão de garantia 1 Filtro 4
Manual do utilizador 1 Conector rápido 1
Relatório de ensaio 1 Mouse Pad 1
Pincel 1 Cabo de alimentação 1
CHM-551P parts and accessories
Linha de produção SMT recomendada
  1. 3250 impressora de pasta de solda
  2. CHM-551P SMD pick and place robot
  3. Forno de refluxo CHM-830F
Complete SMT production line setup

Observação:A máquina de recolher e colocar está completa com todos os acessórios incluídos no pacote, máquina pronta para usar!A única coisa que você precisa para preparar é um compressor de ar externo (fornecimento de ar para os alimentadores e ANC)Por favor, compre esta máquina com confiança.

Serviço e garantia

A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.

Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.

Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.

Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.

Apoio técnico

Kimi Liu: Mob/ WhatsApp: +8613510675756

E-mail:kimi@charmhigh-tech.com

Bem-vindo a seguir-nos no YouTube:https://www.youtube.com/c/KimiLiuCharmhigh/videos

Se desejar mais informações, entre em contacto connosco por e-mail.

etiqueta:

SMT conduziu a máquina da picareta e do lugar,

Picareta do tampo da mesa e máquina do lugar,

Picareta da montagem e máquina de superfície do lugar
