530 Forno de refluxo vertical 5 zonas temporais (superior 3+ inferior 2) 1000*300 mm
Máquina de soldadura por refluxo SMTSem chumbo
1Preço competitivo para a qualidade
2Mais de 10 anos de experiência na fabricação
3.Um dos principais fabricantes de máquinas de SMT na China
530 Forno de refluxoEspecificações:
• O sistema de aquecimento é único, avançado e de longa duração.
• O tubo de aquecimento de cauterização de níquel de alta eficiência e poupança de energia é utilizado no sistema de aquecimento, estrutura de ciclo de ar quente forte, fazendo com que PCB e componentes aqueçam igualmente,alta eficiência e velocidade de aquecimento rápida.
• O controlador de precisão de microcomputador inteligente, através da operação inteligente do PID, controle de aquecimento automaticamente, função de controle de temperatura pode detectar a mudança de temperatura,e, em seguida, fazer a temperatura interna estável controlandoDesign modular, fácil de reparar e montar.
• Utilizam-se motores importados de alta temperatura e alta velocidade, operação estável, pouco tremor e pouco ruído.O sistema de aquecimento utiliza componentes importados para garantir alta estabilidade e confiabilidade de todo o sistema.
• Sistema de transmissão fiável e estável, condutor de operação estável e faixa de velocidade de 0 a 2000 mm/min.
• Operação estável cadeia especial de rede de aço inoxidável é durável e desgastável.
• Sistema de controlo electrónico estável e fiável.
| Número do modelo. |
530 |
| Número de zonas de aquecimento |
3 acima + 2 abaixo |
| Comprimento das zonas de aquecimento |
1000 mm |
| Padrão de aquecimento |
Para cima: ar quente; para baixo: ar quente
(Convecção forçada de ar quente, motor Taiwan SAYA)
|
| Número de zonas de arrefecimento |
2 Ventilador DC de plasma |
| Largura máxima do PCB |
300 mm (cintura de malha de aço inoxidável) |
| Direção do transportador |
L→R |
| Altura do transportador |
880 ± 20 mm |
| Modo de transporte |
Cinturão de malha |
| Faixa de velocidade do transportador |
0-2200 mm/min |
| Fornecimento de energia |
5 fios, 3 fases, 380V 50/60Hz |
| Alimentação |
7 kW |
| Consumo de energia |
Aproximadamente 1,5 kW |
| Tempo de aquecimento |
Aproximadamente 15 a 20 minutos. |
| Intervalo de regulação da temperatura |
Temperatura ambiente - 380°C |
| Método de controlo da temperatura |
Controle por instrumentos |
| Diferença de temperatura entre zonas adjacentes |
70 °C, pode corresponder aos mais elevados padrões de processo livre de chumbo. |
| Precisão do controlo da temperatura |
± 2°C |
| Desvio de temperatura no PCB |
± 2°C |
| Alarme anormal |
Temperatura anormal (muito elevada ou muito baixa após a manutenção da temperatura constante) |
| Caminho aberto |
Manual |
| Dimensão ((L*W*H) mm |
2000*612*1450MM |
| Peso |
Aproximadamente 200 kg |

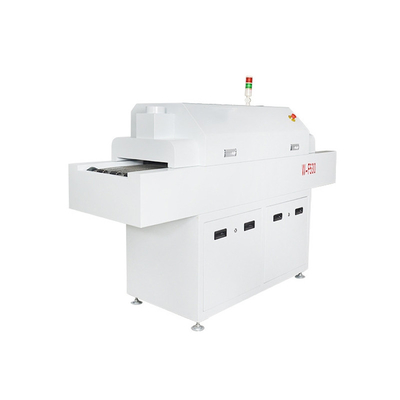

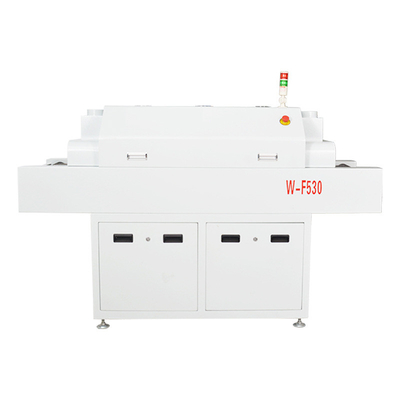

Imagens como se segue:
Recomenda-se a linha de produção SMT:
1. 3250 impressora de pasta de solda semiautomática
2. CHM-551 vertical 4 cabeças SMT pick and place machine
3. 530 Forno de refluxo vertical
Fornecimento de materiais de alta fiabilidade:
Garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Nós sempre fornecemos peças de reposição de máquinas, fábrica de fornecimento direto confiável.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecer um serviço pós-venda individual.Todas as máquinas foram 100% testadas antes de serem enviadas.
