Super alta precisão 4 cabeças SMT pick and place machine CharmhighCHM-551CPK≥1.0
Alta configuração, poupança de espaço, muito bom para produção em pequenos lotes com alta estabilidade.
Modelo atualizado Gênio pequenoCHM-551 (com base)Parafusos de esferas de alta precisão
Transportador automático de PCB, 50 alimentadores 4 cabeças SMT pick and place robot

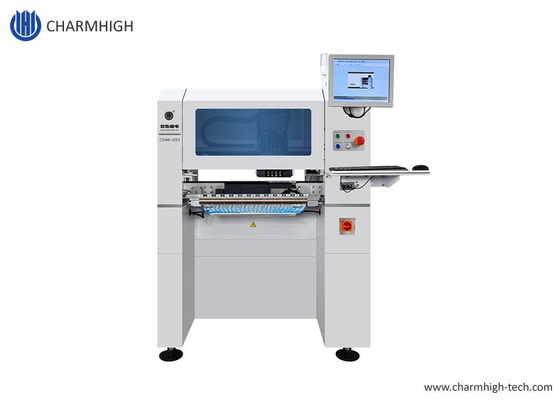

CHM-551 SMT Pick and Place Machine (com troca automática de bocal) para produção em lotes SMT.
0201 suportado. Apoio ao teste CPK.Solução económica para a montagem SMT.
Características da máquina
1. Suporte ao teste CPKCPK≥1.0
2. Troca automática de bocal (13 conjuntos de biblioteca de bocal)
3- Compensação térmica
4. Transporte automático
5. Velocidade ideal:11500CPH ; IPC9850:8850CPH
6. ......
Para mais características da máquina, consulte o nosso gerente de conta
Download do catálogo CHM-551: CHM-551 - Catálogo.pdf
CHM-551 Vídeo de trabalho do cliente no Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
Instalação CHM-551 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
Instalação CHM-551 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| Especificações do CHM-551 |
| Dimensões |
1050mm(L) x1050mm(W) x 1360mm(H) |
| Peso |
310 kg - com base |
| Fornecimento de energia |
AC220V (50Hz, de fase única) 1,5kw |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
bomba de vácuo |
| Quantidade de cabeças de montagem |
4 cabeças |
| Velocidade de montagem |
11500CPH (ótimo);IPC9850: 8850cph |
| A precisão está aumentando |
(XY) ± 0,06 mm;CPK≥1.0 |
| Altura do componente |
12 mm |
| Tipo de componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
350 mm ((L) x 270 mm ((W) (padrão);
600 mm ((L) x 350 mm ((W) (facultativo) |
| Alteração do bico |
Troca automática do bico (biblioteca de bicos de 13 buracos) |
| Sistema de controlo |
Computador industrial incorporado (Windows 7)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
Equipamento para:
adotar aceleração e desaceleração flexíveis na curva S
|
| Sistema de transmissão |
Parafuso de esfera + guia linear |
| Sistema de alimentação |
50 8 mm padrãoYamahaalimentador pneumático/elétricoempilhadas
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmara de instantânea x4 (dimensão do componente aplicável: 14 mm × 14 mm);
IC camerax1 (tamanho do componente aplicável:25 mm × 25 mm);
Marca camerax2 |

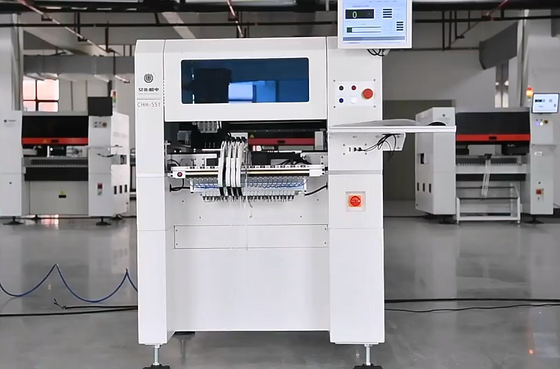

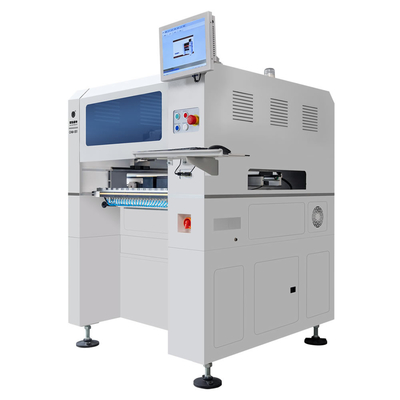

CHM-551 nova aparência, janela de visualização adicionada.
Principais características:
4 cabeças, 50 estacas de alimentação, servomotor, transportador automático de PCB, parafuso de bola,
Compensação térmica, troca automática de bocal de 19 buracos, 0201, teste CPK aprovado...
Trabalhando com alimentadores elétricos Yamaha & alimentadores pneumáticos juntos.
Montar IC com resultado perfeito, suporte máximo 25x25mm tamanho IC, pequeno passo montagem perfeita.
Charmhigh SMT, fornecimento de fábrica, entrega rápida.
Charmhigh, da melhor marca Chiense.

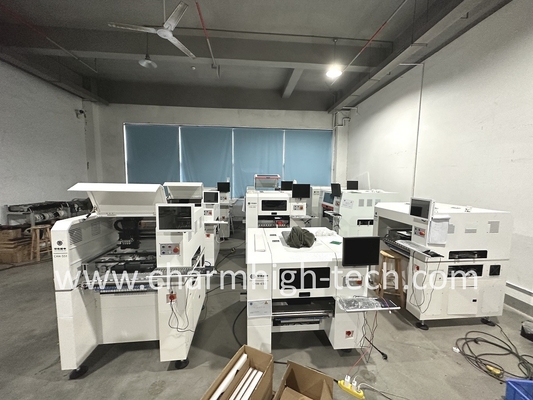

A nossa fábrica:
Recomenda-se a linha de produção SMT:
3250 impressora de pasta de solda --- transportadora --- CHM-551 duas unidades --- transportadora --- forno de refluxo
CHM-551 Lista de peças
| Ponto |
Quantidade |
Ponto |
Quantidade |
| Máquina de recolha e colocação |
1 |
Pinça |
1 |
| Nozles |
8 |
Fecho de hexágono interno |
1 |
| Caixa de ferramentas |
1 |
Óleo lubrificante |
1 |
| Cartão de garantia |
1 |
Filtro |
4 |
| Manual do utilizador |
1 |
Conector rápido |
1 |
| Relatório de ensaio |
1 |
Mouse Pad |
1 |
| Pincel |
1 |
Cabo de alimentação |
1 |
Observação:
A máquina de recolher e colocar está completa com todos os acessórios incluídos no pacote, máquina pronta para usar!
A única coisa que precisa de preparar é um compressor de ar externo.
Por favor, compre esta máquina com confiança.
Aproveita com a tua máquina de escolher e colocar!
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
