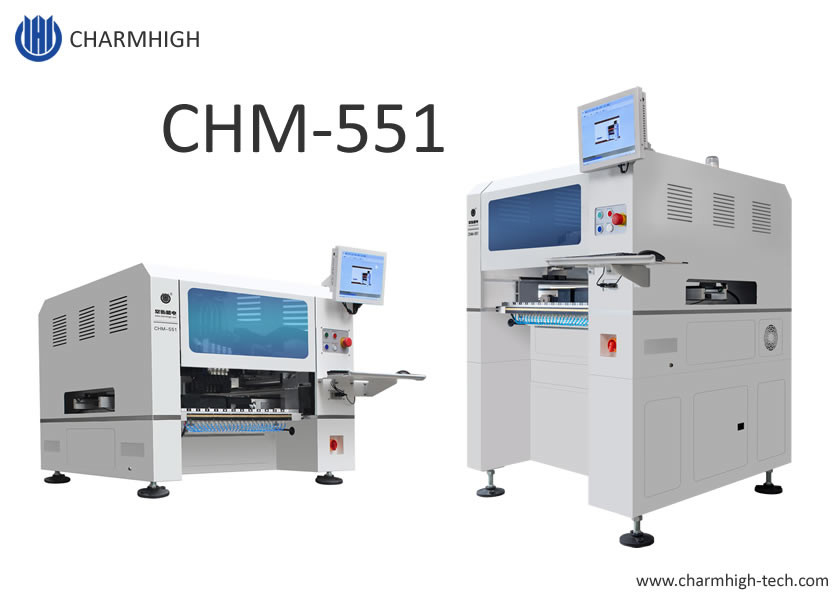

Solução económica para a montagem SMT Máquina SMT de recolha e colocação totalmente automática CHM-551
Máquina de seleção e colocação de PCB de alta precisão CHM551
Máquina automática de recolha e colocação SMT, muito boa para a produção de pequenos lotes com elevada estabilidade
Download do catálogo CHM-551:CHM-551 - Catálogo.pdf
Introdução:
A CHM-551 é uma máquina automática de seleção e colocação SMT de uso geral de alta precisão e alta velocidade de quatro cabeças, com mecanismo de configuração de ponta e excelente desempenho, e seu preço é acessível.É utilizado para prova de I&D e produção SMT de pequenas e médias dimensões, e pode recuperar rapidamente o custo do investimento.Se você está produzindo pequenos lotes ou grandes volumes, é a sua melhor escolha.
CHM-551 vídeo de trabalho do cliente:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
Instalação CHM-551 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
Destaques:
1- Suporte ao teste CPK,CPK≥1.0, 0201 perfeito
Sistema de câmara de visão forte, câmaras atualizadas com maior precisão, IC placecd mais preciso e min componente 0201.

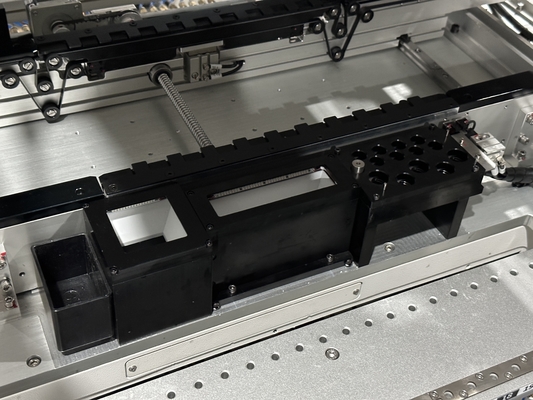

2. Troca automática de bocal (13 conjuntos de biblioteca de bocal)
Troca automática de bocal, não precisa de trocar o bocal manualmente, muito conveniente!
3- Compensação térmica
4. Transporte automático de PCB
Com um transportador automático de PCB, construímos uma pequena linha de produção SMT, liberta as tuas mãos!
5. Velocidade ideal:11500CPH ; IPC9850:8850CPH
Com esta velocidade, você pode fazer trabalho de volume médio, com a excelente estabilidade, trabalhando 15 horas por dia
6. SSoftware Mart, suporte de IA.
Programação rápida, fácil de operar, arranque rápido apenas 1 hora.
| Especificações do CHM-551 |
| Dimensões |
1050 mm ((L) x1050 mm ((W) x 885 mm ((H) / com base: 1360 mm |
| Peso |
200 kg / com base: 310 kg |
| Fornecimento de energia |
AC220V (50Hz, de fase única) 1,5kw |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
bomba de vácuo |
| Quantidade de cabeças de montagem |
4 cabeças |
| Velocidade de montagem |
11500CPH (ótimo);IPC9850: 8850cph |
| A precisão está aumentando |
(XY) ± 0,06 mm; CPK≥1.0 |
| Altura do componente |
12 mm |
| Tipo de componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
350 mm ((L) x 270 mm ((W) (padrão);
600 mm ((L) x 350 mm ((W) (facultativo) |
| Alteração do bico |
Troca automática do bico (biblioteca de bicos de 13 buracos) |
| Sistema de controlo |
Computador industrial integrado (Windows)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
Equipamento para:
adotar aceleração e desaceleração flexíveis na curva S
|
| Sistema de transmissão |
Parafuso de esfera + guia linear |
| Sistema de alimentação |
50 Yamaha 8mm padrão de alimentação pneumática/elétrica
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmara de instantânea x4 (dimensão do componente aplicável: 14 mm × 14 mm);
IC camerax1 (tamanho do componente aplicável:25 mm × 25 mm);
Marca camerax2 |

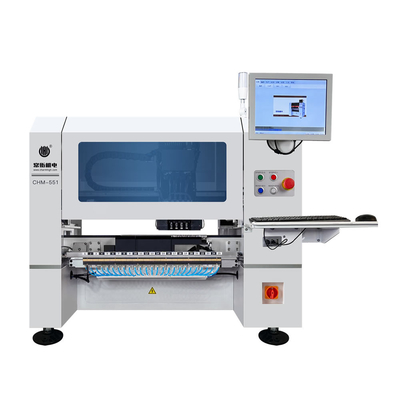

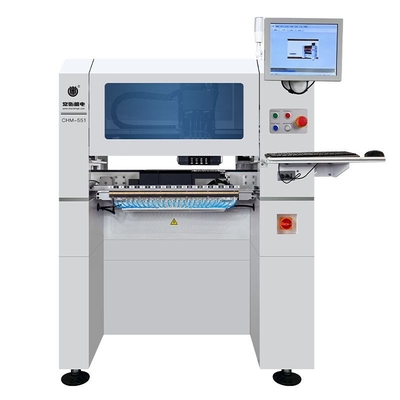

Temos dois tipos para o CHM-551, um é de computador, outro é vertical, você pode escolher um deles.
Observação: a base deve ser instalada na nossa fábrica antes do embarque!

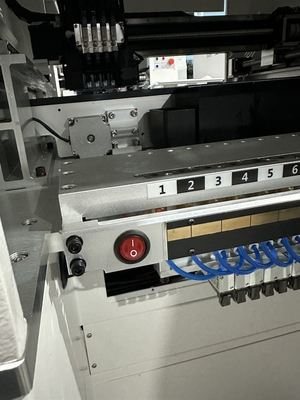

Trabalho com alimentadores Yamaha padrão universal ((comprado separadamente):
Sistema de alimentação: utiliza um alimentador eléctrico/pneumático, que é económico e estável.
Alimentação por vibração: suportar a alimentação do componente tubular.
Opção:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm alimentador elétrico
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm alimentador pneumático
3. Alimentação por vibração
Charmhigh SMT, fornecimento de fábrica, entrega rápida.
Charmhigh, da melhor marca Chiense.
CHM-551 Lista de peças
| Ponto |
Quantidade |
Ponto |
Quantidade |
| Máquina de recolha e colocação |
1 |
Pinça |
1 |
| Nozles |
8 |
Fecho de hexágono interno |
1 |
| Caixa de ferramentas |
1 |
Óleo lubrificante |
1 |
| Cartão de garantia |
1 |
Filtro |
4 |
| Manual do utilizador |
1 |
Conector rápido |
1 |
| Relatório de ensaio |
1 |
Mouse Pad |
1 |
| Pincel |
1 |
Cabo de alimentação |
1 |
Observação:
A máquina de recolher e colocar está completa com todos os acessórios incluídos no pacote, máquina pronta para usar!
A única coisa que precisa de preparar é um compressor de ar externo (alimentação de ar para os alimentadores, vácuo da cabeça, suporte de PCB, biblioteca de troca de bocal automático...).
Por favor, compre esta máquina com confiança.
Aproveita com a tua máquina de escolher e colocar!
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
Apoio técnico:
