Forno de reflow automático PC8835 + controlo PC 8 zonas de temperatura (up8+down8)
Forno de Reflow SMT Económico sem chumbo PC8835 / Máquina de soldar PC8840
2830*350mm, malhalargura 350mm,Máquina de Soldar 8 Zonas 6KW
Download do catálogo PC8835:
Forno de reflow PC8835 - Instruções.pdf
Parâmetros Técnicos para PC8835
| Modelo |
PC8835 ou PC8840
(Controlo PC, up8+down8, largura 350mm (ou 400mm)
|
| Parâmetro da parte de aquecimento |
| Zona de aquecimento |
up8 + down8 |
| Comprimento do aquecimento |
2830mm |
| Zona de arrefecimento |
2 |
| Parâmetro da esteira |
| Largura máx. da PCB |
Largura da malha 350mm (ou 400mm), Calha ajustável 250mm |
| Direção da esteira |
E→D (D→E.opção) |
| Altura da esteira |
Malha 880±20mm |
| Sistema de transporte |
Esteira transportadora + Esteira de calha |
| Velocidade da esteira |
0-2000mm/min |
| Parâmetro de controlo |
| Fonte de alimentação |
5 fios 380V 50/60Hz |
| Potência de arranque |
24KW |
| Potência de consumo em funcionamento |
Aprox. 5-6KW |
| Modo de controlo |
PC industrial + monitor |
| Tempo de aquecimento |
Cerca de 20 minutos |
| Intervalo de controlo da temperatura |
Temperatura ambiente-350℃ |
| Controlo da temperatura |
PC industrial + Controlo do módulo de temperatura, Driver SSR |
| Precisão do controlo da temperatura |
± 1℃ |
| Erro de distribuição da temperatura |
± 2℃ |
| Alarme de avaria |
Temperatura anormal (temperatura ultra-alta ou ultra-baixa após temperatura constante) |
| Alarme de queda da placa |
Opção |
| Tamanho e peso da máquina |
| Peso líquido |
Aprox. 1000kg |
| Dimensão (mm) C×L×A |
C3600×L700×A1430 |
Descrição para PC8835 /PC8840:
1. Tecnologia de fio de aquecimento patenteada com estrutura de ar circulante independente, métodos de aquecimento superior e inferior, alta eficiência térmica e aumento rápido da temperatura, atingindo a temperatura de trabalho definida a partir da temperatura ambiente em aproximadamente 20 minutos, com uma diferença de temperatura inferior a 30°C entre a temperatura definida e a temperatura real na área de soldagem.
2. Equipado com um motor de alta temperatura dedicado da Taiwan San Yue, acoplado diretamente para acionar o aquecimento a ar quente, garantindo uma distribuição equilibrada do ar quente, baixo ruído e vibração mínima, permitindo que os componentes 0201 permaneçam no lugar durante o transporte.
3. Design exclusivo do duto de ar com circulação de ar em forma de concha de caracol importada e dispositivos de distribuição de ar de três camadas, proporcionando circulação de ar uniforme, grande capacidade de calor e aquecimento separado para a zona de pré-aquecimento, zona de controlo de temperatura e zona de soldagem com circulação e controlo de temperatura independentes, cada zona de temperatura controlada com uma precisão de ±1°C, e a câmara do forno é aberta com uma tampa superior pneumática.
4. A configuração padrão inclui duas zonas de arrefecimento forçado, com a temperatura do ar de arrefecimento atingindo até 5°C, e a taxa de arrefecimento na primeira zona de arrefecimento pode atingir -5°C/S. Atende efetivamente aos requisitos de vários processos sem chumbo.
5. Adequado para ajustar as curvas de temperatura de vários modelos, com configurações de zona de soldagem dupla ou tripla, TESTE DE PERFIL de oito linhas com um mínimo de 8°C e teste de curva contínuo especificamente adaptado para processos de soldagem sem chumbo no Japão ou na Europa e América.
6. O design mais recente de calhas de guia de transporte dedicadas, feitas de liga de alumínio resistente a altas temperaturas e ao desgaste, garantindo alta rigidez e sem deformação.
7. O sistema de transporte utiliza controlo de velocidade de frequência variável, acionado por motores Dongchuan japoneses importados, com correntes de aço inoxidável de alta qualidade e correias de malha de aço inoxidável do material SUS316 para transporte sincronizado, garantindo ainda mais um transporte estável. Também está equipado com uma função de fonte de alimentação ininterrupta (UPS), evitando efetivamente danos às PCBs dentro do forno devido a quedas de energia repentinas.
8. Controlado por um computador industrial, com um ecrã LCD e sistema operativo Windows 10, com testes de curva flexíveis e capacidades poderosas de análise de curva dinâmica, bem como a capacidade de imprimir e guardar todos os dados, atendendo aos requisitos dos processos sem chumbo.
Todos os componentes elétricos são feitos de peças importadas, e todas as linhas de sinal são blindadas para garantir a operação estável e confiável do SMT24 por 24 horas por dia, com uma garantia de um ano em toda a máquina e manutenção vitalícia.

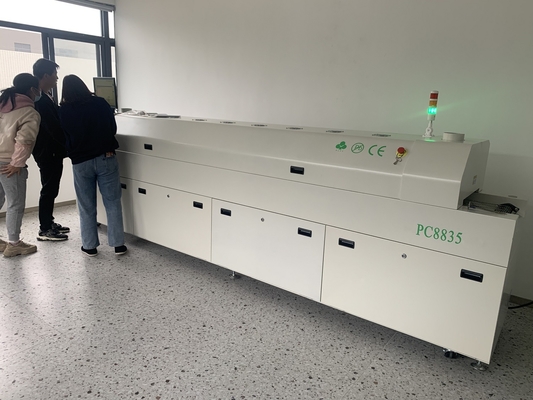

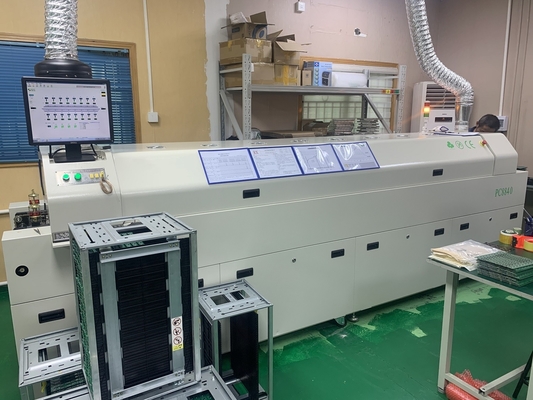

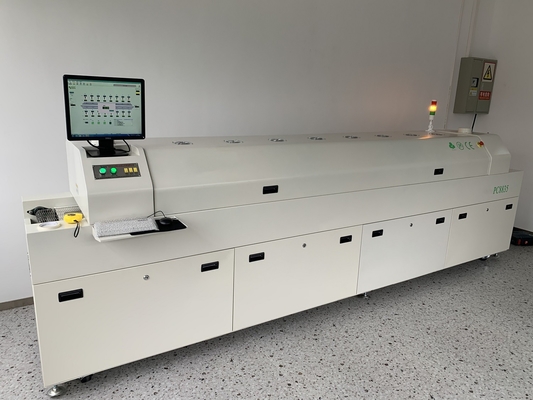

Imagens reais para PC8835:
Garantia:
A máquina completa tem um período de garantia de 1 ano a partir da data da compra e serviço vitalício.
Nós sempre fornecemos peças sobressalentes da máquina, fornecimento direto confiável da fábrica.
Nós fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecer serviço pós-venda individual.Cada máquina é 100% testada antes do envio.
