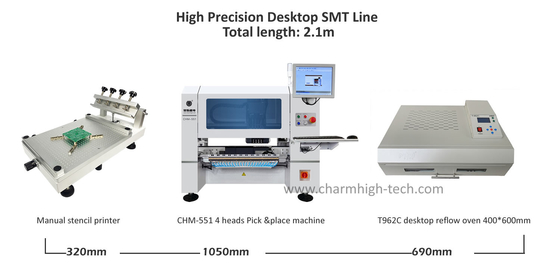

Linha de produção SMT pequena de alta precisão:
3040 Impressora de estêncil, CHM-551 Desktop SMT Chip Mounter, Forno de refluxo T962C
Para a produção em pequenos lotes, montagem de PCB, soluções SMT económicas
É bom para arranjar negócios, educação universitária, pesquisa...
Configuração elevada, com suporte ao componente 0201 min, (XY) ± 0,06 mm;CPK≥1.0
1. Impressora de estêncil 3040 Parâmetros técnicos
| Tipo: |
Manual |
| G.W.: |
23 kg |
| Área máxima de impressão: |
250*400 mm |
| Tamanho da embalagem: |
L 66cm*W 50cm*H 28cm |
2. CHM-551Máquina de recolha e colocação

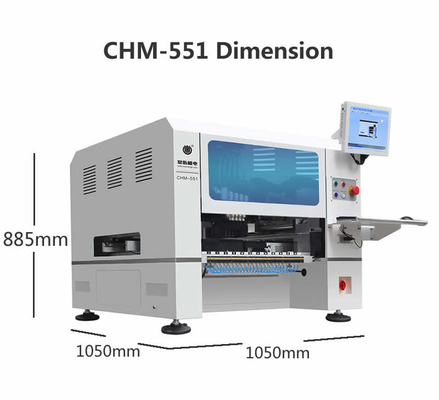

| Especificações do CHM-551 |
| Dimensões |
1050mm(L) x1050mm(W) x 880mm(H) |
| Peso |
210 kg |
| Fornecimento de energia |
AC220V (50Hz, de fase única) 1,5kw |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
bomba de vácuo |
| Quantidade de cabeças de montagem |
4 cabeças |
| Velocidade de montagem |
11500CPH (ótimo);IPC9850: 8850cph |
| A precisão está aumentando |
(XY) ± 0,06 mm; CPK≥1.0 |
| Altura do componente |
12 mm |
| Tipo de componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
350 mm ((L) x 270 mm ((W) (padrão);
600 mm ((L) x 350 mm ((W) (facultativo) |
| Alteração do bico |
Troca automática do bico(Biblioteca de bocas de 13 buracos) |
| Sistema de controlo |
Computador industrial incorporado (Windows 7)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
Equipamento para:
adotar aceleração e desaceleração flexíveis na curva S
|
| Sistema de transmissão |
Parafuso de esfera + guia linear |
| Sistema de alimentação |
50 Yamaha 8mm padrão de alimentação pneumática/elétrica
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmara de instantânea x4 (dimensão do componente aplicável: 14 mm × 14 mm);
IC camerax1 (tamanho do componente aplicável: 25 mm × 25 mm);
Marca camerax2 |
Lista de peças
| Ponto |
Quantidade |
Ponto |
Quantidade |
| Máquina de recolha e colocação |
1 |
Pinça |
1 |
| Nozles |
8 |
Fecho de hexágono interno |
1 |
| Caixa de ferramentas |
1 |
Óleo lubrificante |
1 |
| Cartão de garantia |
1 |
Filtro |
4 |
| Manual do utilizador |
1 |
Conector rápido |
1 |
| Relatório de ensaio |
1 |
Mouse Pad |
1 |
| Pincel |
1 |
Cabo de alimentação |
1 |
3. Parâmetros T96C:
Modelo: T962C
Área máxima de solda eficaz: 400 x 600 mm
Potência nominal: 2900 W
Intervalo de temperatura: 0°C-280°C
Ciclo do processo: 1 a 8 min.
Voltagem: 110 V ou 220 V, dois tipos
Frequência: 50 Hz ~ 60 Hz
Tamanho do produto: 684x504x225mm
Peso líquido: 25 kg
Peso da embalagem: 30 kg
Charmhigh 4 cabeças SMT pick and place máquina CHM-551, bom para 0201, BGA, 144 pin IC:
Este 4 cabeças CHM-551 projetado para precisão e facilidade de uso na fabricação de eletrônicos, enquanto a sua velocidade não é muito alta, velocidade real 8850 CPH.Capaz de manipular componentes 0201 com uma precisão notável e passou por testes CPK rigorosos.
O seu design compacto encaixa-se perfeitamente na construção de protótipos e nas pequenas e médias instalações de produção.
Que é um dos pequenos montadores mais avançados do mercado.
Se a precisão é a sua principal prioridade, o Charmhigh CHM-551 é a solução ideal.
Impressora de estêncil de alta precisão de tipo manual:

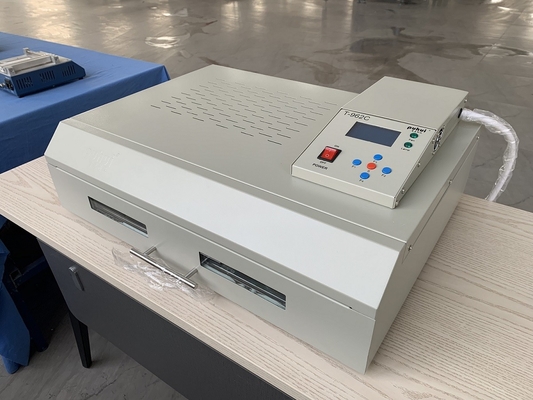

T962C Forno de refluxo tipo gaveta, de grande dimensão de aquecimento de 400x600 mm:
Melhor combinação de linha SMT pequena, recomendamos! Por favor, compra com confiança.
Fornecimento de fábrica de charme, com garantia de qualidade.
Por favor, observe:
O CHM-551 SMT pick and place machine só precisa de ligar a fonte de ar externa que é preparada por si mesmo, não precisa de outras coisas.
A máquina passou pelo controlo de qualidade antes de sair.
Fornecemos um serviço pós-venda atempado, cada máquina 100% testada bem antes do envio.
Aproveita com a tua máquina de escolher e colocar!
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Nós sempre fornecemos peças de reposição de máquinas, fábrica de fornecimento direto confiável.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecer um a um serviço pós-venda. Cada máquina 100% testado bem antes do envio.
