Moldura integrada de ferro fundido, estrutura ultra-forte de raio-X.
Design estreitoMáquina de selecção e colocação SMT de módulo TC06 de alta precisão6 cabeças 50 alimentadores, apoio 01005 CPK> 1.0
89 cm de largura, adequado para a maioria das portas de escritório e elevadores!
Máquina de fabricação de PCB, linha de montagem de PCB totalmente automática, marca de topo da Chiense Charmhigh
1Número de modelo: TC06
2- Charmhigh.
3Configuração principal:Fornecimento automático completo em linha + entrega automática de PCB + 6 cabeças 50 alimentadores + (xy) ± 0,04 mm CPK> 1.0 + eixo X&Y acionado por servomotor Panasonic + trocador automático de bocal + 9 câmaras + parafuso de aterramento e guias lineares +Compensação térmica + velocidade ideal: 27800CPH
4. Alimentação: Alimentação Fuji Electric (compra separada)
5Área de PCB:350 mm ((L) * 300 mm ((W)
6. Vem com computador e teclado e mouse com sistema Windows
7Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... até a IC máxima de 36*36mm
8Dimensão: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, monofase); Peso líquido: 910kg
9Tempo de execução: 5-7 dias úteis
10Entrega: por mar / recolha da nossa fábrica diretamente / envio para o armazém da China
11Método de pagamento: transferência bancária (T/T)
12Embalagem: caixa de compensado
Charmhigh canal do YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Parâmetros do TC06 Charmhigh:
| Dimensões |
890 mm ((L) x 1450 mm ((W) x 1500 mm ((H)
|
| Peso |
900 kg |
| Fornecimento de energia |
AC220V (50Hz, monofase), 3kW |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
Bomba de vácuo incorporada |
| Quantidade de cabeças de montagem |
6 |
| Velocidade de montagem |
27800cph (ótimo) |
| A precisão está aumentando |
± 0,04 mm CPK≥1.0 |
| Altura do componente |
≤ 12 mm |
| Tipo de componente |
Exclusão do condensador de resistência, diodo cilíndrico, de alumínio
condensador, SOT, SOP, QFP, QFN, BGA, etc. |
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
350 mm ((L) x 300 mm ((W) |
| Transporte de PCB |
3-section-rail automatic conveying, dispositivo de apoio PCB |
| Alteração do bico |
Troca automática de bocal (biblioteca de bocal de 19 buracos) |
| Sistema de controlo |
Computador industrial integrado (sistema Windows)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
eixo X&Y acionado porServomotores da Panasonic
|
| Sistema de transmissão |
Parafusos de aterragem + guias lineares |
| Sistema de alimentação |
50 NXT 8 mm de alimentação padrão
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmara de voo x 6 (tamanho do componente aplicável: 16 mmx16 mm);
Câmara de circuito integrado x 1 (tamanho do componente aplicável: 36 mmx36 mm);
Câmera de marcação x 2 |
Lista de partes:
| Ponto |
Quantidade |
Ponto |
Quantidade |
| TC06 Máquina de recolha e colocação |
1 |
Óleo lubrificante |
1 |
| Nozles |
8 |
Filtro |
4 |
| Caixa de ferramentas |
1 |
Conector rápido |
1 |
| Cartão de garantia |
1 |
Mouse Pad |
2 |
| Manual do utilizador |
1 |
Cabo de alimentação |
2 |
| Relatório de ensaio |
1 |
Teclado |
1 |
| Pincel |
1 |
Mouse Pad |
1 |
| Pinça |
1 |
LCD |
1 |

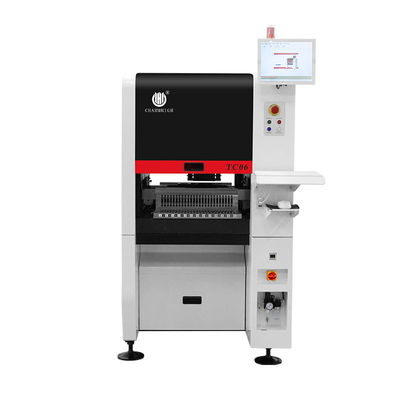

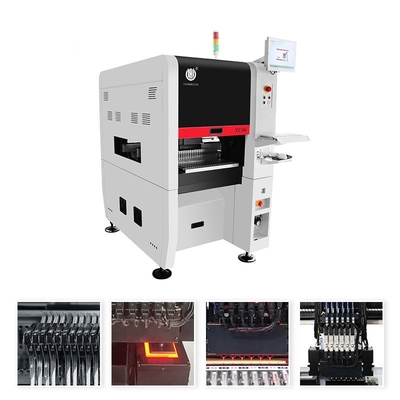

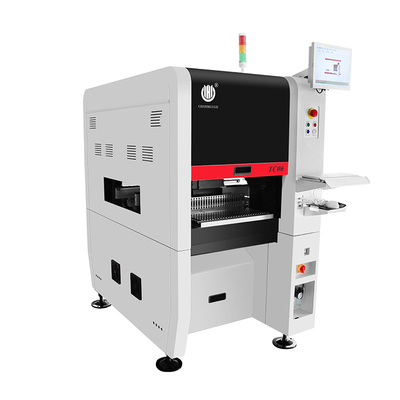

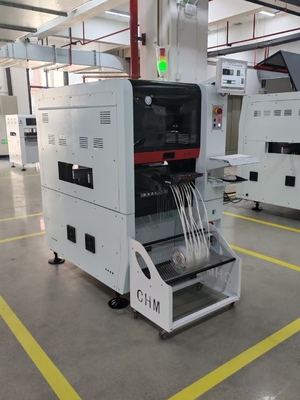

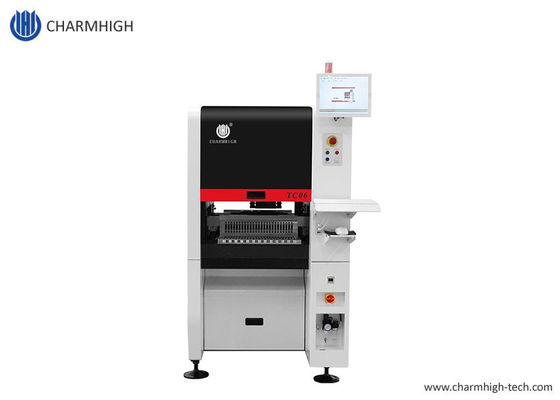

Charmhigh TC06, 6 cabeças 50 alimentadores:
Esta máquina é compacta e adorável, mas incrivelmente poderosa.
Vantagens do TC06:
- O apoio ao CPK é uma chave importante para a escolha de uma máquina de recolha e colocação, tornando o processo de produção SMT mais estável.
-ANC: Troca automática de bocal, os bocalos podem ser automaticamente alocados de acordo com os componentes, tornando a produção SMT mais inteligente e mais eficiente.
- Cabeça de montagem universal de alta precisão: uma máquina pode satisfazer as necessidades de montagem de vários componentes com elevada estabilidade
- Estrutura de base de ferro fundido, a máquina de pegar e colocar funciona sem problemas a alta velocidade, melhor do que o mármore.
- O eixo X&Y accionado por um servomotor da Panasonic garante a estabilidade e precisão a longo prazo da máquina.
Charmhigh TC06: detecção CPK aprovada,TC06:CPK≥1.001005,Modelo de alta precisão:
O que é a detecção de CPK?
CPK refere-se ao índice de capacidade de processo, é uma medida de quão consistente e precisa é uma máquina pick-and-place em sua produção,Se o CPK for alto, significa que a máquina é muito boa em colocar componentes exatamente onde precisam estar.e pode haver mais erros no processo de montagemEu...T nos diz quão estável é a qualidade da máquina durante a fabricação.
CPK < 1: fraco
1 ≤ CPK < 1.33: normal
CPK ≥ 1.33Excelente.
Resumindo: CPK é uma medida de quão consistente e precisa é uma máquina pick-and-place em sua produção.
Exemplos de montagem:
Como escolher um bico?
Fornecimento directo da fábrica Charmhigh:
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
