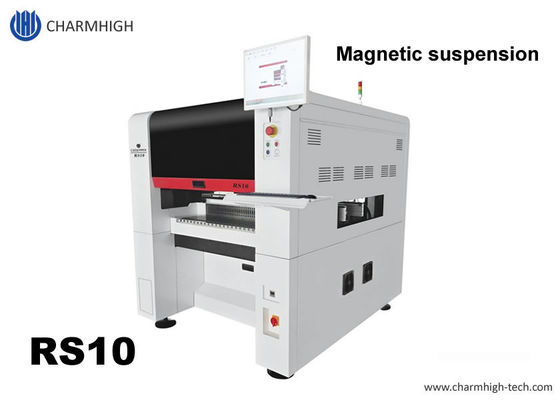

Charmhigh RS10 Advanced Magnetic Suspension Pick and Place Machine (Máquina Avançada de Seleção e Colocação de Suspensão Magnética)Motor de tração linear dupla
Para linha de produção SMT de alta velocidade de alta precisão, linha de montagem de PCB, fabricação de PCBAApoio 01005
Introdução
RS10 Máquina de colocação de 10 cabeças de alta precisão e alta velocidade de suspensão magnética SMT
1Velocidade óptima:45000CPH(sob as melhores condições da nossa empresa)
2. Precisão de montagem: ((xy) + 0,035 mmCPK> 1.0; min componente 01005
3. Componentes Distância de montagem: tamanho de polegada01005- Componentes de 36 mmX36 mm e maiores
4Opcional: digitalização de luz azul, montagem de lentes, produção de montagem de PCB de 1,2 m de comprimento
Por favor, siga-nos no nosso canal do YouTube:
Um vídeo de trabalho real no YouTube:https://www.youtube.com/watch?v=gKEczMsSI8U

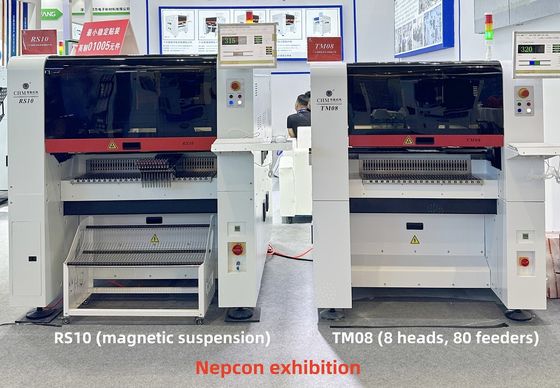

Exposição da Nepcon: https://www.youtube.com/watch?v=QBc1G8YdDxI
Fabricação real: https://www.youtube.com/shorts/99TI9xDhP2M
Destaque:
1- O eixo Y. - Motor linear duplo.
2Apoio à detecção de CPK.
3. Identificação de componentes de grande porte
4.ANC (Cambiador automático de bocal)
5Sistema de visão HD IC
6Estrutura do quadro com plataforma de moagem industrial, fundição interna no eixo Y
7. Bomba de vácuo incorporada + estrutura da válvula solenoide
8Sistema automático de correcção térmica
9Dispositivo de suporte de PCB
10Câmara de marcação dupla, boa para PCB maior.
Para mais características da máquina, por favor consulte o nosso gerente de vendas...

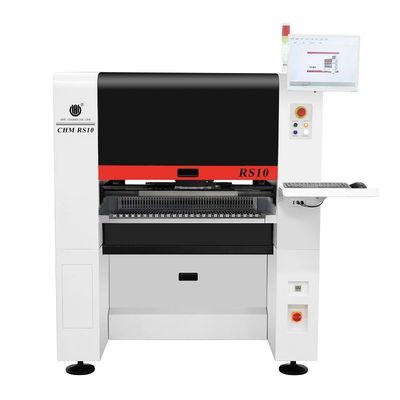

Charmhigh RS10:
| Dimensões |
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Peso |
1930 kg |
| Fornecimento de energia |
AC380V (50Hz, três fases), 4,5 kW |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
Bomba de vácuo incorporada |
| Quantidade de cabeças de montagem |
10 cabeças |
| Velocidade de montagem |
45000cph (ótimo); |
| A precisão está aumentando |
(XY) ± 0,035 mm CPK≥1.0 |
| Altura do componente |
≤ 12 mm |
| Tipo de componente |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Faixa de componentes |
Tamanho de polegada 0201 a 36mm * 36mm, e montagem de componentes maiores. |
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
600 mm ((L) × 400 mm ((W) (padrão);
1200 mm ((L) × 400 mm ((W) (facultativo) |
| Transporte de PCB |
Transporte automático de trilhos de três secções, suporte de PCB |
| Alteração do bico |
Troca automática do bico(Biblioteca de bocas de 31 buracos) |
| Sistema de controlo |
Computador industrial incorporado (Windows 7)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
O eixo X é conduzido porServo motor,Eixo Y accionado por um motor linear duplo |
| Sistema de transmissão |
Eixo X&Y adotando parafuso de bola de solo THK e guia linear mutante THK(Eixo Y com parafusos duplos) |
| Sistema de alimentação |
100 NXTEstacas de alimentação padrão de 8 mm
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmara de voo × 10 (tamanho do componente aplicável: 16 mm × 16 mm);
Câmara de circuito integrado × 1 (tamanho do componente aplicável: 36 mm × 36 mm);
Tem a função de costura de imagem
Câmara de marcação × 2 |

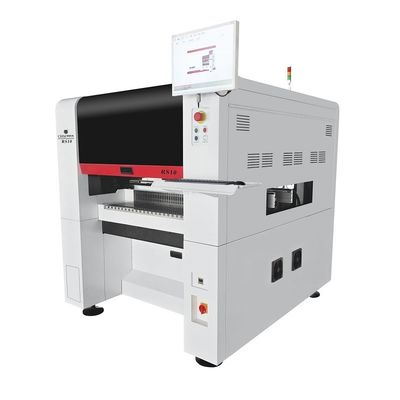

Charmhigh RS10:

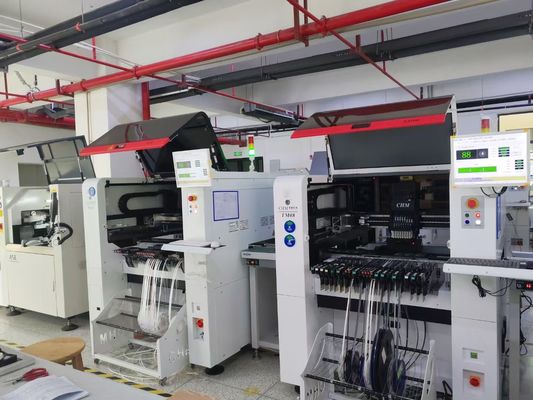

RS10 produção real todos os dias em nossa fábrica ((100 slots de alimentador (Trabalho com Fuji NXT alimentador elétrico):
Amostragens:
Fornecimento direto da fábrica Charmhigh: (rico estoque, excelente serviço pós-venda)
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
