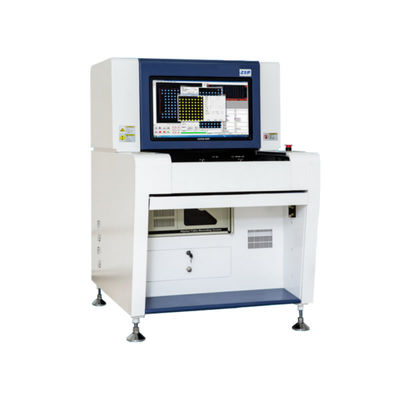

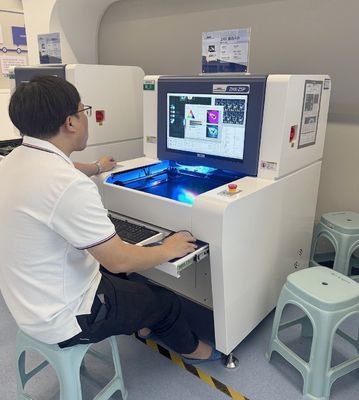

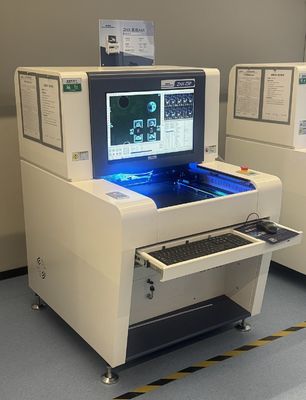

Máquina de inspecção óptica automática AOI (high-end) SMT para linha de montagem de PCB
AOI inteligente multifuncional, tamanho de PCB 25*25mm - 480*330mm, suporte a câmera a cores 0201, 500 megapixels
Descrição:
A máquina de inspecção óptica automatizada Z5P Off-line tem um multi-programa, um teste multi-placa e uma comutação automática entre programas de teste dianteiros e traseiros, um sistema de reconhecimento de códigos de barras de câmara inteligente,Combinação de funções de programação remota e controlo de altura.
Características do Z5P:
1Pode ser eficazmente utilizado no pós-impressão, antes do refluxo, após o refluxo, solda de onda e outros testes não-padrão relacionados.
2. controle de programa inteligente, pode chamar programas automaticamente pela câmara identificar o código de barras ou etiqueta no PCB.
3Pode comunicar-se com outros equipamentos da estação através do módulo de comunicação e acoplar-se perfeitamente com o MES.
4O algoritmo de teste de software pode ser combinado de forma flexível e livre para melhorar a precisão do controlo.
5. Suporte ao modo de servidor de dados grandes, pode controlar centralmente por software SPc, um operador controla vários dispositivos.
6. função de alarme de dados inteligentes, de acordo com as necessidades de gestão da produção do utilizador para controlar os dados, informações de alarme especiais necessitam de ser reconhecidas pelo administrador,para assegurar um controlo rigoroso da qualidade do produto.
Vantagens do Z5P:
1.Múltiples algoritmos e tecnologias são combinados e aplicados juntos.
2A inspecção simultânea de placas múltiplas e a inspecção de dois lados da placa (componentes superior e inferior) melhoram a eficiência da inspecção.
3.Smart códigos de barras de câmera identificam o sistema.
4- Sistema de monitorização de máquinas múltiplas, pode conhecer bem todas as condições de produção.
5A programação remota e a depuração tornam o software mais fácil e conveniente.
| Categoria |
Ponto de referência |
Especificações |
|
Reconhecimento
Sistema
|
Inspecção |
Usando múltiplos algoritmos sinteticamente, tais como WDM, tecnologia de contraste de imagem de cor, análise de vetores de cores, similaridade, dois-
Tecnologia de manipulação de valor Análise de contorno OCR, inspecção de esferas de solda e tecnologia de análise de ondas DlP, etc. |
| Câmara |
Câmera a cores de 5MP: 20um (15um,10um para opção) |
| Lâmpadas |
3 Anéis de lâmpada LED RGB, com opção de óptica coaxial especial. |
| Velocidade de processamento de imagem |
0201 Chip |
≤ 10 ms |
| Tempo por imagem |
≤ 170 ms |
| Elementos de inspecção |
Defeitos do Paste Printig |
Desalinhado, transbordante, insuficiente, colar aberto, mancha |
| Corrige defeitos |
Falta, desalinhado, distorcido, lápide, outdoor, virada, polaridade invertida, errada, danificada |
| Defeitos da solda |
Superfluo, insuficiência, solda curta, mancha, falsa solda |
| Soldagem de ondaInspet |
Superfluxo, insuficiente, curto, Excesso de solda, vazio da solda |
| Medidas antiestáticas |
Saída elétrica antiestática, coroa antiestática |
|
Mecanismo
Sistema
|
Tamanho do PCB |
|
25x25mm~480x330mm, pode fazer tamanho maior de acordo com as demandas dos cientistas |
| Espessura do PCB |
|
± 2 mm |
| Tolerância de distorção de PCB |
|
0.5 mm - 5.0 mm |
| Autorização dos componentes |
|
TOP<28/opção:55mm; BOT<75mm |
| Partes de espaço mínimo |
|
20um:0201 chip,0.4 Pitch IC,15um:01005Chip, 0.3Pitch IC |
| Plataforma X Y |
Motorista |
Servo-sistema AC |
| Orientação |
< 10um |
| Velocidade de movimento |
700 mm/s |
| Sistema suave |
Sistema de operação |
Microsoft Windows 10 |
| Controlo e reconhecimento |
Características |
- Não suportar programação de PCB - Comunicação inteligente, acoplamento com MESFunção de alerta de dados inteligentes |
| Operação |
Programação gráfica, fácil de operar, múltiplos algoritmos podem ser combinados livremente, Suporte para programação offline 8debugging:Generação automática de relatórios SPC |
| Marca |
Marque Números |
3 marcas podem ser escolhidas |
| Reconhecer a velocidade |
0.5s/pcs |
| Outros |
Dimensões da máquina (LxWxH) |
868x1055x1365mm |
| Peso |
~ 310 kg |
| Fornecimento de energia |
AC220V:10%, fase única 50/60HZ, consumo de energia 600W |
| Ambiente de trabalho |
Temperatura10-40c Umidade 30-80% RH |

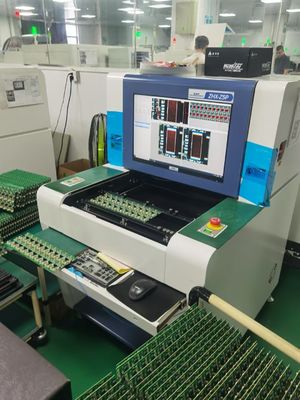

100% imagens reais.

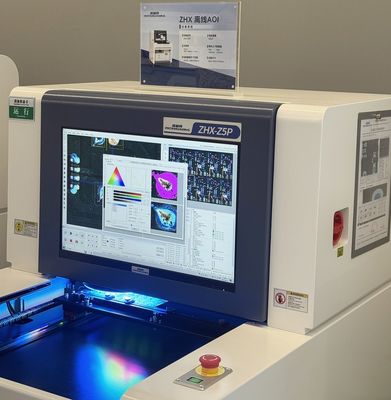

A tecnologia original de extracção e análise de cores
Através da extração especial de micro cores da imagem tirada, de acordo com o modelo padrão de conjunto especial de micro cores de superfície de relação de gravidade específica, análise e processamento de imagem,para extrair com mais precisão a necessidade de detectar o conteúdoA aplicação regional de multi-marca e multi-placa pode adaptar-se melhor aos requisitos de ensaio dos produtos e tem uma maior aplicabilidade.
Algoritmo inteligente de detecção de contas de estanho
Através da análise e operação da cor, brilho e as características de forma e cor das contas de estanho no substrato, as contas de estanho no substrato podem ser detectadas e analisadas.As contas de estanho nos componentes individuais podem ser detectadas, e as contas de estanho em toda a placa também podem ser detectadas pelo quadro geral do substrato.
Algoritmos múltiplos de caixa única
A aplicação abrangente de vários algoritmos melhora muito a taxa direta de detecção do produto e reduz a taxa de erro de julgamento, e o efeito de teste é melhor.Uma única caixa de detecção é usada para realizar a fusão de vários algoritmos de detecção, e a qualidade do produto é analisada e detectada analisando o princípio de diferentes ângulos.
