Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB

Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB

Imagem Grande :  Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB

Detalhes do produto:
Lugar de origem: China
Marca: Charmhigh
Certificação: CE
Número do modelo: linha de produção SMT pequena e média chm-551p
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: $15,200~$18,000
Detalhes da embalagem: Exportar caixa de madeira compensada
Tempo de entrega: 5-7 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 50 por mês
Contato

Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB

descrição
Impressora de pasta de solda: Impressora de estêncil semiautomática CHM-3250 Escolha o mahcine do lugar de n: Charmhigh chm-551p (4 cabeças)
Forno de reflexão: CHM-F830-PC (4 zonas, up4+down4, com trilho, com PC) Outras máquinas: Transportador SMT 50/60cm
Destacar:

Forno de refluxo SMT para montagem de PCB

,

Forno de refluxo CHM-551P de alta precisão

,

Forno de linha de produção SMT F830

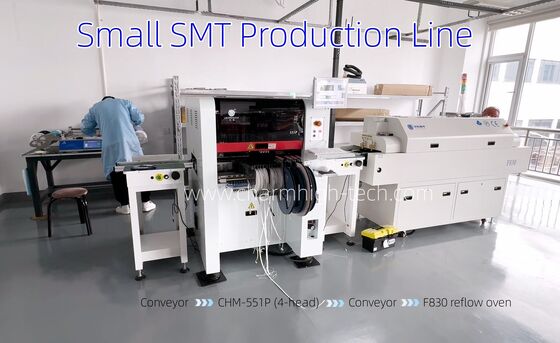

Linha de produção SMT compacta CHM-551P de 4 cabeças de ponta com forno de refluxo F830
Solução completa de montagem de PCB com alta precisão de 4 cabeças pick and place machine e forno de refluxo avançado para fabricação profissional de PCBA.
O pacote completo inclui
  • 3250 Impressora de pasta de solda semiautomática
  • Sistema de transporte SMT
  • CHM-551P Charmhigh máquina de 4 cabeças
  • Transportador SMT de 50 ou 60 cm
  • CHM-F830-PC forno de refluxo (4 zonas de temperatura superior + 4 zonas de temperatura inferior)
CHM-551P Especificações da máquina de recolha e colocação
Dimensões 1020 mm ((L) × 1180 mm ((W) × 1450 mm ((H)
Peso 556 kg
Fornecimento de energia AC220V (50 Hz, monofase) 1,5 kW (potência média 350 W)
Fornecimento de ar 0.5MPa ~ 0.7MPa
Quantidade de cabeças de montagem 4 cabeças
Velocidade de montagem 14,400 CPH (ótimo)
A precisão está aumentando (XY) ± 0,035 mm; CPK≥1.0
Altura do componente 12 mm
Tipos de componentes 0201/0402/0603 a 5050/SOT/SOP/QFP/QFN/BGA, etc.
Resistores/condensadores/diodos/triodos/LED/IC, etc.
0201 a componentes maiores até 30×30 mm
Espessura do PCB 0.6 mm ~ 3,5 mm
Tamanho do PCB 350 mm ((L) × 270 mm ((W) (padrão)
600 mm ((L) × 350 mm ((W) (facultativo)

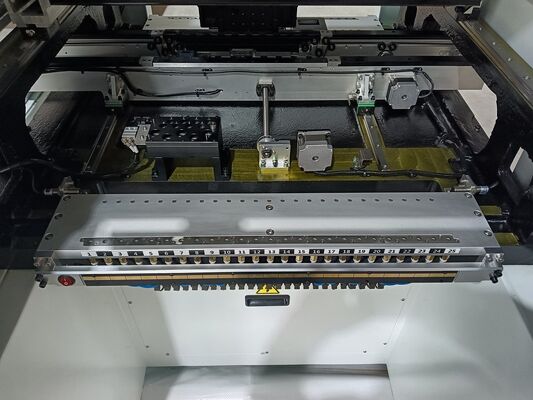

Alteração do bico Troca automática do bico (biblioteca de bicos de 13 buracos)
Sistema de controlo Sistema Linux com monitor, teclado e mouse
Sistema de accionamento Servomotores no eixo X e Y com aceleração/desaceleração flexível na curva S
Sistema de transmissão Parafuso de esfera + guia linear
Sistema de alimentação 50 Yamaha 8mm padrão de alimentação pneumática/elétrica
Adequado para bandeja de IC e alimentador de bastão
Sistema de visão 4 câmaras instantâneas (componentes até 14×14 mm)
1 câmara IC (componentes até 30×30 mm)
2 câmaras de marcação
Especificações do forno de refluxo CHM-F830-PC
Modelo CHM-F830-PC (controle por PC, 4 zonas superiores + 4 inferiores, largura de 300 mm)
Zonas de aquecimento 4 superior + 4 inferior
Duração do aquecimento 1400 mm
Zonas de arrefecimento 2
Largura máxima do PCB Largura de malha 300 mm, 200 mm ajustável por trilho
Altura do transportador Máquina de visualização 880±20 mm
Sistema de transporte Transportador de malha + transportador ferroviário
Velocidade do transportador 0-2000 mm/min
Fornecimento de energia 5 fios 380V 50/60Hz
Potência de arranque 10 kW
Potência de operação Aproximadamente 2,5 kW.
Sistema de controlo PC industrial + monitor
Tempo de aquecimento 15-20 minutos.
Intervalo de temperatura Temperatura ambiente - 350°C
Controle de temperatura PC industrial + controlo do módulo de temperatura, condutor SSR
Precisão de temperatura ± 1°C
Erro de distribuição de temperatura ± 3°C
Peso líquido Aproximadamente 230 kg.
Dimensões 2500 mm ((L) × 650 mm ((W) × 1400 mm ((H)
Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB 0

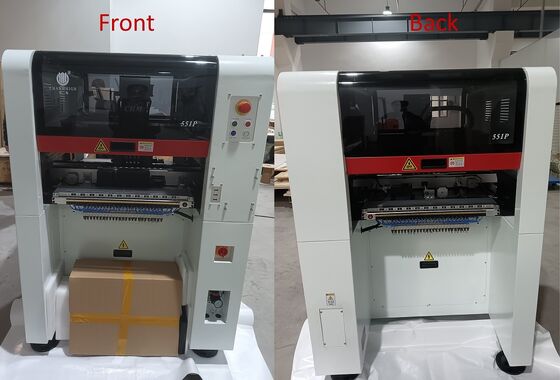

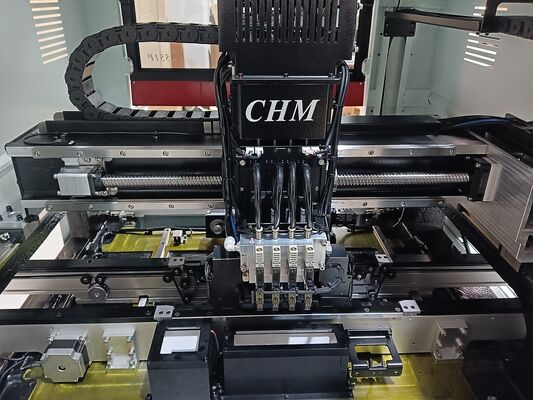

CHM-551P de alta precisão de 4 cabeças com estrutura de ferro fundido
Suporta 0201 componentes com construção robusta de ferro fundido para máxima estabilidade e precisão.
Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB 1

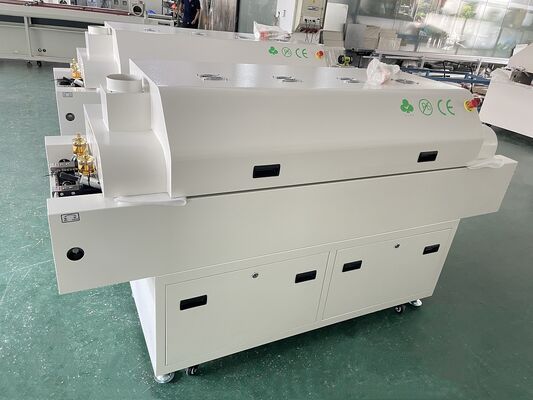

CHM-F830-PC Forno de refluxo compacto
Dispõe de regulação automática do carril e controlo por PC para um perfil de temperatura preciso.
Linha de Produção SMT CHM-551P de Alta Precisão com 4 Cabeças e Forno de Refluxo de 4 Zonas para Montagem de PCB 2
Garantia e suporte
Garantia completa da máquina: 1 ano a contar da data de compra com suporte ao serviço ao longo da vida.
  • Fornecimento directo de peças sobressalentes
  • Apoio técnico e solução de problemas em linha
  • Serviço pós-venda individual
  • Todas as máquinas 100% testadas antes da expedição
Contacto de apoio técnico
Kimi Liu
Telefone móvel/ WhatsApp: +8613510675756
Email: kimi@charmhigh-tech.com
YouTube:@KimiLiuCharmhigh
Para mais informações e demonstrações em vídeo, entre em contacto connosco por e-mail.
