Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB

Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB
Small & High Precision 4-head SMT Line PCBA Manufacturing PCB Assembly
Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB

Imagem Grande :  Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB

Detalhes do produto:
Lugar de origem: China
Marca: Charmhigh
Certificação: CE
Número do modelo: linha de produção SMT pequena e média chm-551p
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: $15,200~$18,000
Detalhes da embalagem: Exportar caixa de madeira compensada
Tempo de entrega: 5-7 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 50 por mês
Contato

Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB

descrição
Impressora de pasta de solda: Impressora de estêncil semiautomática CHM-3250 Escolha o mahcine do lugar de n: Charmhigh chm-551p (4 cabeças)
Forno de reflexão: CHM-F830-PC (4 zonas, up4+down4, com trilho, com PC) Outras máquinas: Transportador SMT 50/60cm

Linha SMT Pequena e de Alta Precisão com 4 Cabeças para Fabricação de PCBA e Montagem de PCB
Linha completa de Tecnologia de Montagem em Superfície (SMT) de pequena escala e alta precisão para fabricação de montagem de PCB, com automação avançada e componentes de precisão.

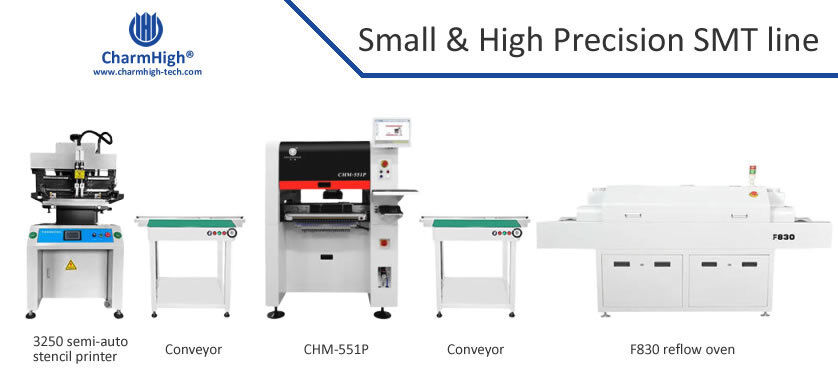

Conteúdo da Embalagem

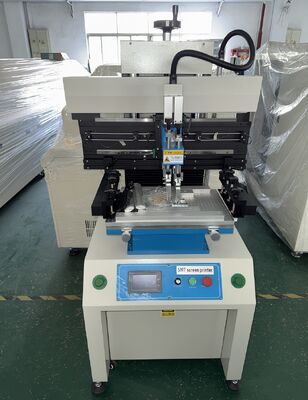

  • Impressora de pasta de solda semiautomática 3250
  • Transportador SMT

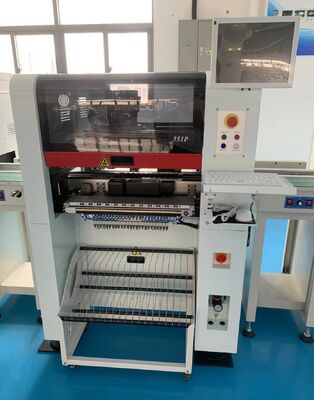

  • Máquina pick and place Charmhigh 4 cabeças CHM-551P
  • Transportador SMT

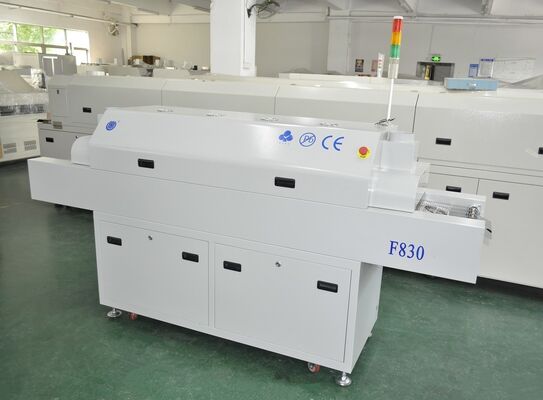

  • Forno de reflow F830 (4 zonas de temperatura superiores + 4 inferiores)
Especificações CHM-551P
Dimensões 1020mm(C) x 1180mm(L) x 1450mm(A)
Peso 556kg
Fonte de Alimentação AC220V (50Hz, monofásico) 1.5kw (potência média 350w)
Fornecimento de Ar 0.5MPa ~ 0.7MPa
Geração de Vácuo Bomba de vácuo embutida
Quantidade de Cabeças de Montagem 4 cabeças
Velocidade de Montagem 14400CPH (ótima)
Precisão de Montagem (XY)±0.035mm; CPK≥1.0
Altura do Componente 12mm
Tipo de Componente 0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistor/capacitor/diodo/triodo/LED/CI, etc.)
0201 a componentes maiores de 30*30mm
Espessura da PCB 0.6mm~3.5mm
Tamanho da PCB 350mm(C)x270mm(L) (Padrão)
600mm(C)x350mm(L) (Opcional)
Troca de Bico Troca automática de bico (biblioteca de bicos de 13 furos)
Sistema de Controle Sistema Linux, equipado com monitor, teclado e mouse
Sistema de Acionamento Eixos X e Y acionados por servomotores; adotando aceleração e desaceleração flexível em curva S
Sistema de Transmissão Parafuso de esferas + guia linear
Sistema de Alimentação 50 pilhas de alimentadores pneumáticos/elétricos Yamaha de 8mm
(também adequado para bandeja de CI e alimentador de vareta)
Sistema de Visão Câmera snapshot x4 (tamanho de componente aplicável: 14mm×14mm)
Câmera de CI x1 (tamanho de componente aplicável: 30mm×30mm)
Câmera de marcação x2
Especificações do Forno de Reflow F830
Modelo CHM-F830
Número de Zonas de Aquecimento Superior 4 + Inferior 4
Comprimento das Zonas de Aquecimento 1400mm
Padrão de Aquecimento Superior: Ar quente; Inferior: Ar quente (Convecção forçada de ar quente, motor Taiwan SAYA)
Número de Zonas de Resfriamento 2 Ventiladores DC de Plasma
Largura Máx. da PCB 300mm (correia de malha de aço inoxidável)
Direção do Transportador Esq->Dir
Altura do Transportador 880±20mm
Modo de Transporte Correia de Malha
Faixa de Velocidade do Transportador 0-2200mm/min
Fonte de Alimentação 5 Fios, 3 Fases, 380V 50/60Hz
Potência de Partida 10KW
Consumo de Energia Aprox. 2.5KW
Tempo de Aquecimento Aprox. 15-20 min
Faixa de Configuração de Temperatura Temp. Ambiente - 380℃
Método de Controle de Temperatura Controlado por instrumento
Diferença de Temperatura Entre Zonas Adjacentes 70 ℃, pode corresponder aos mais altos padrões do processo sem chumbo
Precisão do Controle de Temperatura ±2℃
Desvio de Temperatura na PCB ±2℃
Alarme Anormal Temperatura anormal (muito alta ou muito baixa após a manutenção da temperatura constante)
Modo de Abertura Manual
Dimensão (C*L*A)mm 2500*650*1400MM
Peso Aprox. 220Kg
Imagens do Produto
Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB 0 Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB 1 Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB 2 Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB 3 Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB 4 Linha SMT de 4 cabeças de pequena e alta precisão para fabricação de PCB 5
Garantia e Suporte

A máquina completa tem um período de garantia de 1 ano a partir da data de compra e serviço vitalício.

Sempre fornecemos peças de reposição da máquina, fornecimento direto confiável da fábrica.

Fornecemos suporte online de Perguntas e Respostas e solução de problemas e serviço de consultoria técnica.

Fornecer serviço pós-venda um a um.Cada máquina é 100% testada antes do envio.
