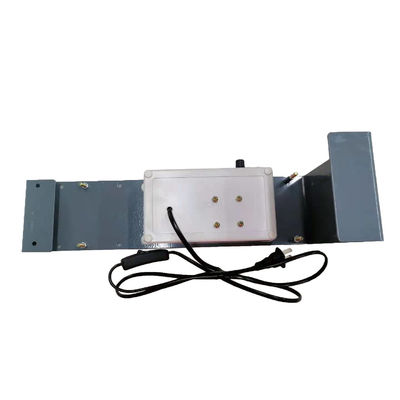

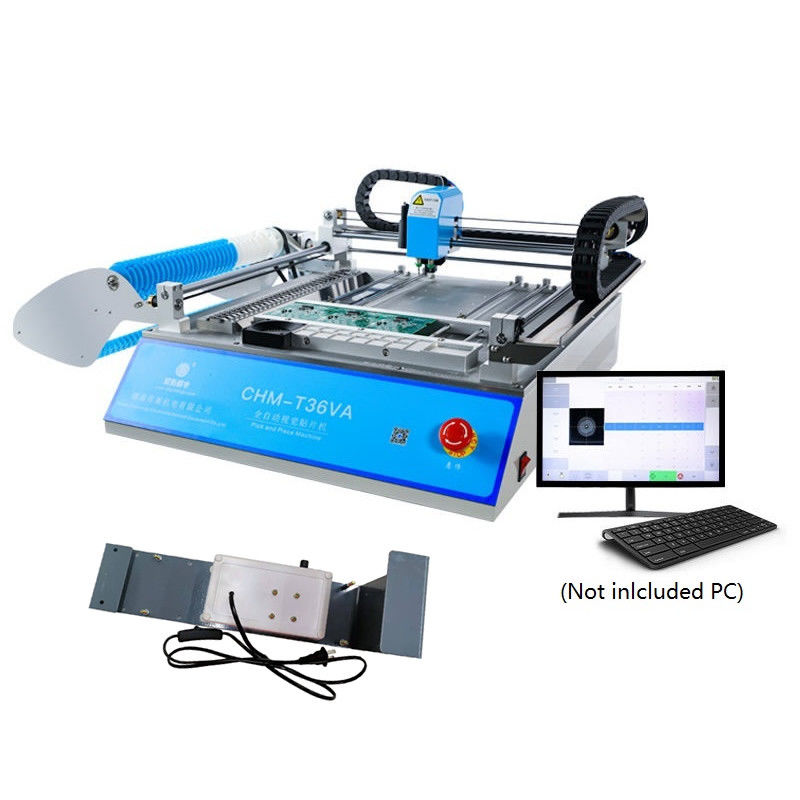

CHMT36VA + alimentador de vibração (para material de tubo)Máquina de seleção e colocação SMT
Sistema CCD de câmaras duplas, 0402-5050,SOP, QFN.. versão em inglês, 220v 110v
Compre-o no nossoLoja onlinecom o preço mais baixo directamente:
Alimentação de vibração CHMT36VA+: https://www.charmhigh-smt.com/sale-460189-dhl-free-shipping-chmt36va-vibração-feeder-desktop-smt-pick-and-place-machine-vision-cameras-closed-loop-control-0402-5050-sop-qf.htm
CHMT36VA ligações de vídeo de trabalho:
Charmhigh CHMT36VA Trabalhando com 0402, 0603,0805:
Não, não, não, não.
CHMT36VA Colocação do LED - vídeo de produção:
Não, não, não, não.
Descrição:
O CHMT36VA é uma máquina de seleção e colocação de desktop baseada em visão que precisa conectar PC externo com sistema Windows 7/10.Esta pequena máquina de plataforma vem com sistema de visão avançada, controle de circuito fechado, 29 pilhas de material. software de alta precisão e fácil operação. é compatível com todos os diferentes tipos de componentes 0402-5050,SOP, QFN, TQFP... muito adequado parapara fabricantes de protótipos, amadores, desenvolvedores e grupos de desenvolvimento e produção em pequenos lotes, ySó precisa de preparar um computador com porta USB, código HS 8479899200.
Especificações:
| Modelo |
CHM-T36VA |
| Área de PCB |
10 mm*10 mm - 355 mm*355 mm |
| Eixo X Y Viagem |
420*460 mm |
| Faixa de movimento do eixo Z |
15 mm (altura máxima do componente 5 mm) |
| Cabeças de colocação |
2pcs |
| Alimentação |
8mm = 22pcs, 12mm = 4pcs, 16mm = 2pcs, 24mm = 1pcs,
Caixa de IC frontal = 14pcs, caixa de IC personalizada 10pcs
|
| Sistema de visão |
Câmaras duplas (câmaras para cima e para baixo) |
| Acionamento |
Sistema de comando de circuito fechado passo servo drive, certifique-se de nunca perder passo |
| Detecção automática de retorno no eixo Z |
Sim, evitar que os bicos se quebrem |
| Auto-retorno do pin de puxa |
- Sim, sim. |
| Fugas do método de detecção de material |
Detecção de vácuo, detecção de visão |
| Velocidade de montagem |
4000cph (visão desligada); 2800cph (visão ligada) |
| Precisão de montagem |
± 0,025 mm |
| Componentes |
0402-5050,SOP,QFN..etc. (largura da fita: 8MM,12MM,16MM,24MM) |
| Dimensão da máquina |
L 960 mm * W 705 mm * H 335 mm |
| Bomba de vácuo |
-92KPA (2pcs, embutidos, tipo mudo) |
| Fonte de ar externa |
Não é necessário (máquina de construção em bomba de vácuo mudo 2pcs) |
| PC externo |
Sim (software compatível com o Windows10) |
| Voltagem |
220V (110V),50/60Hz |
| Peso líquido |
50 kg |
| Peso bruto |
75 kg / 108*80*53 cm |
Indústria de aplicações:
Indústria de eletrodomésticos, Indústria de automóveis, Indústria eléctrica, Indústria LED, Indústria de instrumentos e medidores, Indústria das comunicações, Indústria de controlo inteligente,Indústria da Internet das Coisas (IoT) e indústria militar, etc.

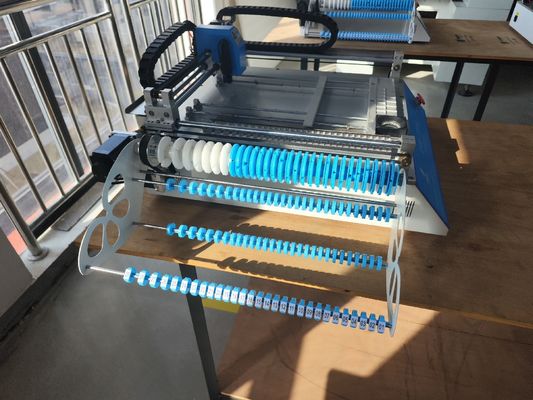

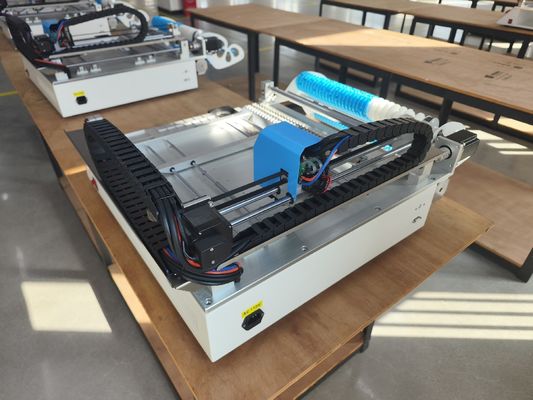

Detalhe Imagens reais:
Motor do eixo X, Y com codificador, controlo de ciclo perdido para evitar perdas de passos:
4 peças de juki de alta precisão: 503 504 505 506
Colocação das amostras:
Método de transporte:
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Nós sempre fornecemos peças de reposição de máquinas, fábrica de fornecimento direto confiável.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecer um serviço pós-venda individual.Todas as máquinas foram 100% testadas antes de serem enviadas.
