Máquina Charmhigh TC06 de Pick and Place SMT de 6 cabeças Plataforma integrada de ferro fundido
Solução SMT compacta e de alta precisão, ideal para componentes 01005 e de passo fino

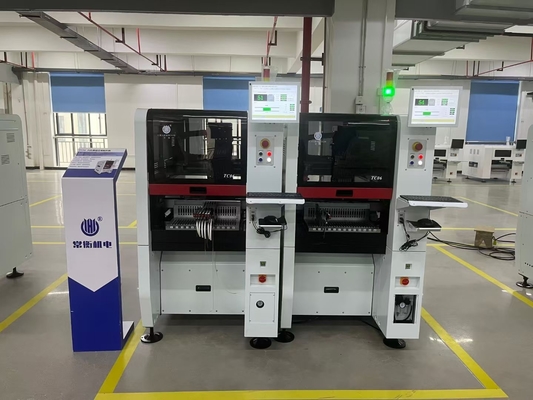

Melhor Máquina Pick and Place para Iniciantes – Análise da Charmhigh TC06

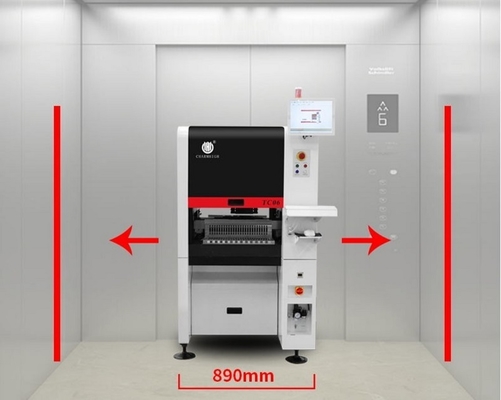

A máquina pick & place SMT Charmhigh TC06 oferece montagem de PCB confiável com colocação precisa, operação fácil e preço acessível para fabricantes de eletrônicos. Ela lida com a montagem complexa de PCB com precisão, perfeita para fábricas de eletrônicos de pequeno e médio porte. A largura de 890 mm é adequada para a maioria dos elevadores.
Possui plataforma integrada de ferro fundido, funcionando de forma muito estável. Assim, o componente mínimo suporta 010015 com resultado de montagem perfeito. A velocidade ideal é de 27800 CPH.
A Charmhigh TC06 é ideal para iniciantes e profissionais que precisam de uma máquina pick & place confiável para montar PCBs com componentes finos e alta eficiência.
Principais recursos do TC06:
1. Número do modelo: TC06
2. Marca: Charmhigh
3. Configuração principal: Totalmente automático em linha + entrega automática de PCB + 6 cabeças 50 alimentadores + (xy)+30μm, CPK>1.0 + Eixo X&Y acionado por servomotor Panasonic + trocador automático de bicos + 9 câmeras + Parafuso de aterramento e guias lineares + Compensação térmica + Velocidade ideal: 27800CPH
4. Alimentador: Alimentador Fuji Electric (compra separadamente)
5. Área da PCB: 350 mm (C) * 300 mm (L)
6. Vem com computador, teclado e mouse com sistema Windows
7. Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... até no máximo 36*36mm IC
8. Dimensão: 890 (C) * 1450 (L) * 1500 (A) mm, AC220V (50hz, monofásico); Peso líquido: 900kg
9. Prazo de entrega: 5-7 dias úteis
10. Entrega: por mar / retirada diretamente de nossa fábrica / envio para o armazém da China
11. Método de pagamento: transferência bancária (T/T)
12. Embalagem: caixa de madeira compensada
Parâmetros da Charmhigh TC06:
| Dimensões |
890 mm (C) x 1450 mm (L) x 1500 mm (A)
|
| Peso |
900kg |
| Fonte de alimentação |
AC220V (50Hz, monofásico), 3kW |
| Fornecimento de ar |
0,5MPa ~ 0,7MPa |
| Geração de vácuo |
Bomba de vácuo embutida |
| Quantidade da cabeça de montagem |
6 |
| Velocidade de montagem |
27800cph (ideal) |
| Precisão de montagem |
(xy)+30μm, CPK≥1.0 |
| Altura do componente |
≤12mm |
|
Tipo de componente &
Gama de componentes
|
-Exclusão de resistor capacitor, diodo cilíndrico, alumínio
capacitor, SOT, SOP, QFP, QFN, BGA, etc.
-Tamanho em polegadas 01005 a 36*36mm, e montagem de componentes maiores
|
| Espessura da PCB |
0,6 mm ~ 3,5 mm |
| Tamanho da PCB |
350 mm (C) x 300 mm (L) |
| Transporte de PCB |
Transporte automático de trilho de 3 seções, dispositivo de suporte de PCB |
| Mudança de bico |
Mudança automática de bico (biblioteca de bicos de 19 orifícios) |
| Sistema de controle |
Computador industrial embutido (sistema Windows)
equipado com monitor, teclado e mouse |
| Sistema de acionamento |
Eixo X&Y acionado por Servomotores Panasonic
|
| Sistema de transmissão |
Parafusos de aterramento + Guias lineares |
| Sistema de alimentação |
50 pilhas de alimentadores padrão NXT de 8 mm
(também adequado para bandeja de IC e alimentador de bastão) |
| Sistema de visão |
Câmera voadora x 6 (tamanho do componente aplicável: 16 mm x 16 mm);
Câmera IC x 1 (tamanho do componente aplicável: 36 mm x 36 mm);
Câmera de marca x 2 |
Canal Charmhigh no YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Vídeo de trabalho do TC06, montando 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 trabalhando juntos: https://www.youtube.com/watch?v=x7ChkUV0HG4
Cada lado 25pcs alimentadores, total de 50pcs alimentadores de fita suportados: (Alimentador elétrico NXT)
Alimentador de 8/12/16/24/32/44/56mm, alimentador de vibração, bandeja de IC suportada, compra separadamente.
Mudança automática de bico: (biblioteca de 19 orifícios)

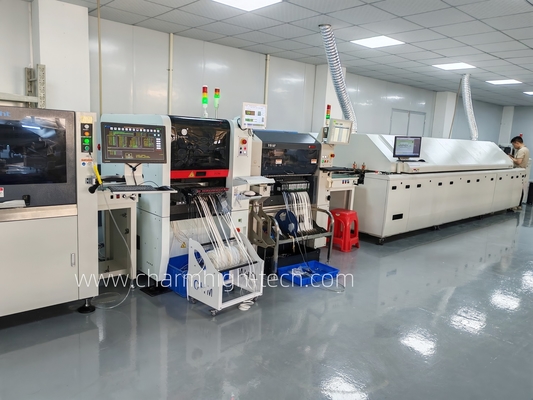

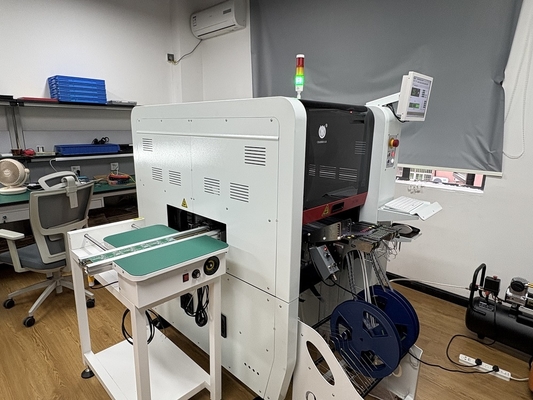

Feedback do cliente, bom para iniciar um negócio:
Lista de peças:
| Item |
Quantidade |
Item |
Quantidade |
| Máquina Pick and Place TC06 |
1 |
Óleo lubrificante |
1 |
| Bicos |
8 |
Filtro |
4 |
| Caixa de ferramentas |
1 |
Conector rápido |
1 |
| Cartão de garantia |
1 |
Mouse Pad |
2 |
| Manual do usuário |
1 |
Cabo de alimentação |
2 |
| Relatório de teste |
1 |
Teclado |
1 |
| Escova |
1 |
Mouse Pad |
1 |
| Pinça |
1 |
LCD |
1 |
Observe:
A máquina pick and place é um conjunto completo com todos os acessórios incluídos no pacote, você precisa comprar alimentadores separadamente e precisa preparar um compressor com tubo de diâmetro externo de 10 mm (fornecendo ar para alimentadores, vácuo da cabeça, batente de PCB...), inserindo o tubo na parte traseira da máquina.
Por favor, compre esta máquina com confiança. Divirta-se com sua máquina pick and place!
Por que escolher Charmhigh?
1. Design profissional e espaço economizado.
2. Operação amigável, sem necessidade de engenheiro SMT profissional, dispositivo de nível básico
3. Uma máquina - Operação integrada, sem necessidade de bomba extra ou PC ou qualquer instalação de suporte.
4. Custo eficiente, reduza as despesas para possuir uma linha de produção SMT totalmente automática profissional.
5. É muito conveniente trocar a substituição da máquina, fácil de consertar sozinho.
6. Expresso internacional com serviço porta a porta, entrega em 6-8 dias úteis.
7. Especialmente para pesquisa e desenvolvimento de laboratório, para proteger seu próprio design e patente.
8. Uma máquina equivale a 5 funcionários de soldagem, muito mais eficiente do que o trabalho manual, fácil de gerenciar e economizar custos. Bom para produção em pequena escala.
9. Charmhigh é fornecedor de fábrica, todas as peças de nossas máquinas são pesquisadas e fabricadas por nós mesmos. Peças de reposição pós-serviço nunca param.
10. Charmhigh é um fabricante profissional de máquinas SMT Pick and Place desde, primeiro p&p lançado em 2011. Todo o software pesquisado por nós mesmos, forneceu um bom serviço pós-venda.
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir da data da compra e serviço vitalício.
Sempre fornecemos peças de reposição da máquina, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecemos serviço pós-venda individual.Cada máquina é 100% testada antes do envio.
