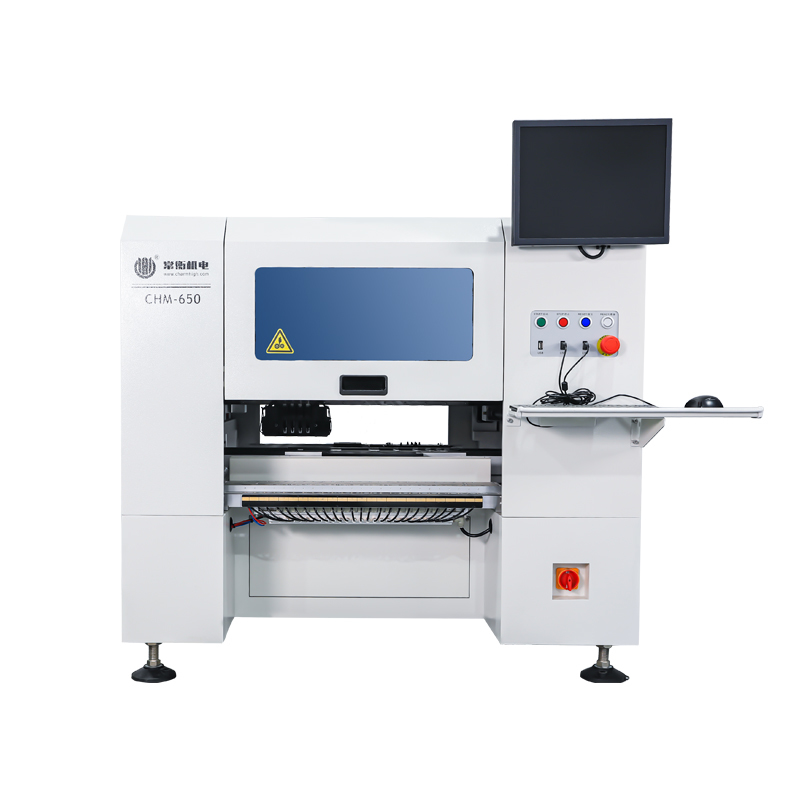

4 cabeças 50 Alimentadores Máquina de colocação de mesa CHM-650 SMT
Para produção em pequenos lotes de alta precisão, 0201 produção em massa perfeitamente
Troca automática de bocal, trabalhando com alimentadores universais Yamaha
Modelo: CHM-650
*4 Colocação Cabeças com trocador automático de bocal
* Suporte 50pcs Yamaha pneumáticos & alimentadores elétricos
*Configuração superior com alta precisão, 0201 suportado
*Vem com computador (monitor, teclado, mouse USB)
* Forte mecânica, 3 secções de entrega automática de PCB, poupança de espaço
Vídeo de trabalho do YouTube:
Montador CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
Instalação da mistura CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Vídeo de trabalho do CHM-650 do cliente búlgaro:
https://www.youtube.com/watch?v=50mu2rlPrrc
Fotografia real do CHM-650 4 cabeças pick and place robô na fábrica:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Especificações do CHM-650 |
| Dimensões |
1280 mm ((L) x 1190 mm ((W) x 1050 mm ((H) |
| Peso |
310 kg |
| PotênciaFornecimento |
AC220V (50Hz, 1 fase), 2,1 kW |
| Fornecimento de ar |
0.5MPa ~ 0.7MPa |
| Gerar vácuo |
Gerador de vácuo |

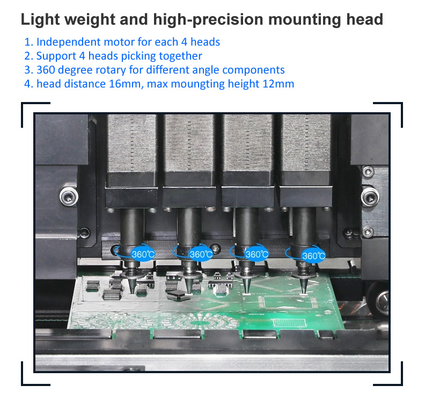

| Cabeça de montagem |
4 Cabeças |
| Velocidade de montagem |
9000cph (ótimo) |
| A precisão está aumentando |
(XY) ±0,05 mm;CPK≥1.0 |
| Precisão de controlo |
5 μm |
| Altura do componente |
12 mm |
| Tipo de componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistores/condensadores/diodos/triodos/LED/IC, etc.)
|
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
400 mm ((L) x 350 mm ((W) |

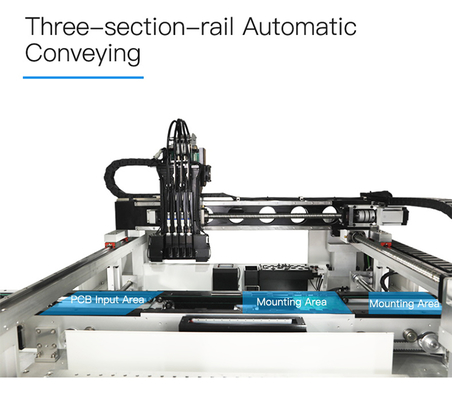

| Transporte de PCB |
Transporte automático de trilhos de três secções |
| Alteração do bico |
Troca automática do bico(Biblioteca de bocal de 19 buracos) |
| Sistema de controlo |
Computador industrial integrado (sistema Windows)
equipado com monitor, teclado e mouse
|
| Sistema de accionamento |
Eixo X&Y acionado por servomotores, com aceleração e desaceleração flexíveis em curva S |
| Sistema de transmissão |
Parafuso de esfera + guia linear |
| Sistema de alimentação |
50 slots de alimentação pneumática/elétrica padrão Yamaha de 8 mm
(também adequado para bandeja IC e alimentador de bastão)
|
| Sistema de visão |
Imagem instantânea da câmarax4 (dimensão do componente aplicável:16 mmx16 mm);
IC camerax1 (tamanho do componente aplicável:36 mmx36 mm);

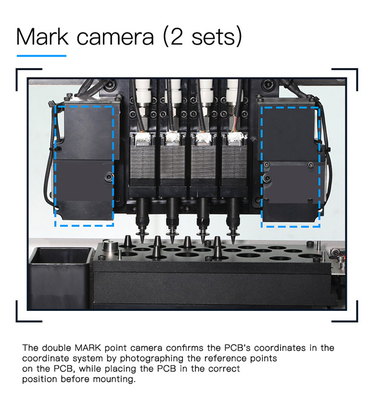

Marca camerax2
|
Programação de ficheiros fácil:
Destaque:
1Troca automática de bocal, não precisa de trocar o bocal manualmente, muito conveniente!
2Sistema de câmara de visão forte, maior precisão, colocação de IC mais precisa e componente min 0201:
3Alta configuração, longa vida útil, Charmhigh fornece forte mecânica.
Funcionamento com alimentadores Yamaha padrão universal:
Opção:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm alimentador elétrico
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm alimentador pneumático
3. Alimentação por vibração
Charmhigh SMT, fornecimento de fábrica, entrega rápida:
100% de feedback dos clientes:
Observação:
A máquina de recolher e colocar está completa com todos os acessórios incluídos no pacote, máquina pronta para usar!
A única coisa que precisa de preparar é um compressor de ar externo (alimento de ar para os alimentadores, vácuo da cabeça, ANC, tampão de PCB...).
Por favor, compre esta máquina com confiança.
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Nós fornecemos um a um serviço pós-venda. Cada máquina 100% testado bem antes do envio.
