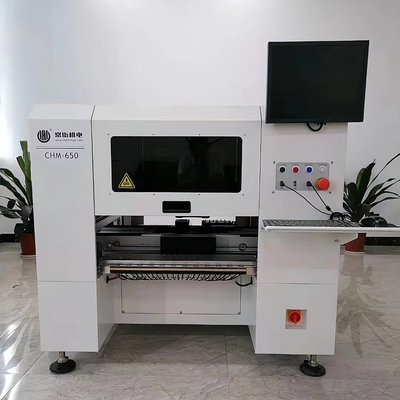

Charmhigh CHM-650 Advanced SMT Pick and Place Machine 4 cabeças 50 alimentadores
CHM-650 Características principais:
1Número de modelo: CHM-650
2- Charmhigh.
3. Configuração principal: Tipo desktop + entrega automática de PCB + 4 cabeças 50 alimentadores + servomotor Panasonic + trocador automático de bocal + parafuso de bola + trilho de guia linear + 7 câmeras + software inteligente atualizado
4. Alimentação: 2 opções: Alimentação elétrica Yamaha / Alimentação pneumática (alimentação compra separadamente)
5Área máxima do PCB: 400*350 mm; altura máxima dos componentes: 12 mm
6. Vem com computador e teclado e mouse com sistema Windows
7. Componente: 0201, 0402-5050, SOP, QFN, TQFP, BGA... etc.

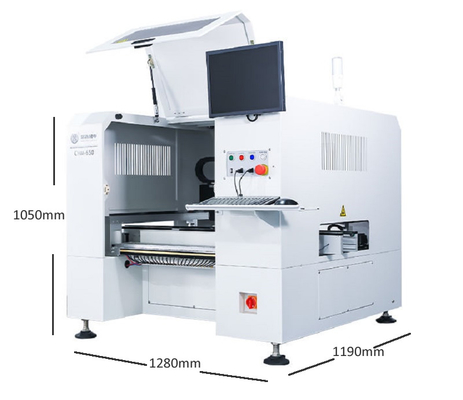

8. Dimensão: 1280 ((L) * 1190 ((W) * 1050 ((H) mm, AC220V (50/60Hz)
9Tempo de execução: 3-5 dias úteis
10Entrega: por comboio / por via aérea / por mar / recolha na nossa fábrica diretamente / envio para o armazém da China
11Método de pagamento: transferência bancária (T/T)
12Embalagem: caixa de compensado
Vídeo de trabalho do YouTube:
Montador CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
Instalação da mistura CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Vídeo de trabalho do CHM-650 do cliente búlgaro:
https://www.youtube.com/watch?v=50mu2rlPrrc

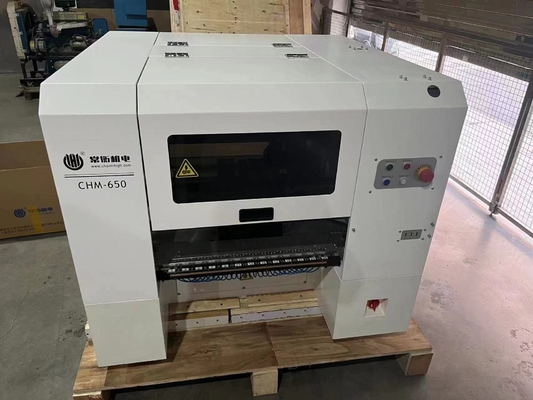

Fotografia real do CHM-650 4 cabeças pick and place robô na fábrica:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Especificações do CHM-650 |
| Dimensões |
1280 mm ((L) x 1190 mm ((W) x 1050 mm ((H) |
| Peso |
310 kg |
| PotênciaFornecimento |
AC220V (50Hz, 1 fase), 2,1 kW |
| Fornecimento de ar |
0.5MPa ~ 0.7MPa |
| Gerar vácuo |
Gerador de vácuo |
| Cabeça de montagem |
4 Cabeças |
| Velocidade de montagem |
9000cph (ótimo) |
| A precisão está aumentando |
(XY) ±0,05 mm;CPK≥1.0 |
| Precisão de controlo |
5 μm |
| Altura do componente |
12 mm |
| Tipo de componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistores/condensadores/diodos/triodos/LED/IC, etc.)
|
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
400 mm ((L) x 350 mm ((W) |
| Transporte de PCB |
Transporte automático de trilhos de três secções |
| Alteração do bico |
Troca automática de bocal (biblioteca de bocal de 19 buracos) |
| Sistema de controlo |
Computador industrial integrado (sistema Windows)
equipado com monitor, teclado e mouse
|
| Sistema de accionamento |
Eixo X&Y acionado por servomotores, com aceleração e desaceleração flexíveis em curva S |
| Sistema de transmissão |
Parafuso de esfera + guia linear |
| Sistema de alimentação |
50 slots de alimentação pneumática/elétrica padrão Yamaha de 8 mm
(também adequado para bandeja IC e alimentador de bastão)
|
| Sistema de visão |
Imagem instantânea da câmarax4 (dimensão do componente aplicável:16 mmx16 mm);
IC camerax1 (tamanho do componente aplicável:36 mmx36 mm);
Marca camerax2
|
Característicasf Máquina de montagem CHM-650 SMT
- A operação é simples e fácil de entender com interface de operação chinesa.
- Equipado com sistema de posicionamento CCD, compensação automática de posicionamento de visão, correção de desvio de antecedência do quadro.
- A pista de transporte de super tamanho é adequada para placas de PCB de vários tamanhos.
- A válvula de injecção de alta velocidade sem contacto permite o movimento contínuo da cabeça de distribuição e uma elevada eficiência.
- A utilização de válvulas de injecção proporciona uma elevada fiabilidade e consistência da distribuição, bem como uma elevada produtividade e utilização de materiais
- Monitorização em tempo real da quantidade de cola, aviso automático para baixa quantidade de cola
- Configurar um sistema de controlo industrial com um SSD de alta velocidade de grande capacidade, acesso de alta velocidade para garantir a velocidade de resposta do sistema
Cada lado 25pcs alimentadores, total 50pcs alimentadores de fita suportados: (Yamaha alimentador elétrico + pneumático ambos adequados)
8/12/16/24/32/44mm alimentador, alimentador de vara, bandeja IC suportado, estas peças precisam ser compradas separadamente.
4 cabeças com bicos Samsung:
Observação:
A máquina de escolher e colocar está completa com todos os acessórios incluídos no pacote.
É necessário comprar os alimentadores separadamente e preparar um compressor com um tubo de diâmetro exterior de 10 mm (alimentação de ar para os alimentadores, ANC, rolha de PCB...)
Introdução do tubo na parte traseira da máquina.
Por favor, compre esta máquina com confiança.
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Nós sempre fornecemos peças de reposição de máquinas, fábrica de fornecimento direto confiável.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecer um a um serviço pós-venda. Cada máquina 100% testado bem antes do envio.
