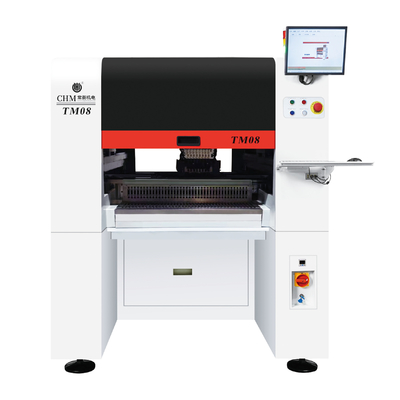

Perfeito.Alta velocidade Alta precisão em linha8 cabeças 80 alimentadores SMT pick and place machine Charmhigh TM08
Máquina de fabricação de PCB, linha de montagem de PCB totalmente automática, melhor qualidade na China, a principal marca da Chiense Charmhigh
1Número de modelo: TM08
2- Charmhigh.
3Configuração principal:Completo automático em linha + entrega automática de PCB + 8 cabeças 80 alimentadores + detecção CPK aprovada + servomotor Panasonic + duplo eixo Y + trocador automático de bocal + 11 câmeras + parafuso de moagem THK +Compensação térmica + velocidade ideal: 35000CPH
4. Alimentação: Alimentação Fuji Electric (compra separada)
5Área de PCB (2 opções):600 mm ((L) * 350 mm ((W) / 1200 * 350 mm (opcional)
6. Vem com computador e teclado e mouse com sistema Windows
7Componente: 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... até ao máximo 36*36mm IC
8Dimensão:1280 (L) * 1580 (W) * 1500 (H) mm, AC220V (50hz, monofase)
9Tempo de execução: 3-5 dias úteis
10Entrega: por mar / recolha da nossa fábrica diretamente / envio para o armazém da China
11Método de pagamento: transferência bancária (T/T)
12Embalagem: caixa de compensado
Charmhigh canal do YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Charmhigh TM08 catálogo download de: TM08 - Catálogo.pdf
Parâmetros TM08 de Charmhigh:
| Dimensões |
1280 mm ((L) x 1580 mm ((W) x 1500 mm ((H) |
| Peso |
1450 kg |
| Fornecimento de energia |
AC220V (50Hz, monofase), 3,5 kW |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
Bomba de vácuo incorporada |
| Quantidade de cabeças de montagem |
8 |
| Velocidade de montagem |
35000cph (ótimo) |
| A precisão está aumentando |
±0,05 mm CPK≥1.0 |
| Altura do componente |
≤ 12 mm |
| Tipo de componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
450 mm ((L) x 350 mm ((W) (padrão);
1200 mm ((L) x 350 mm ((W) (facultativo) |
| Transporte de PCB |
Transporte automático de trilhos de três secções, dispositivo de suporte de PCB |
| Alteração do bico |
Troca automática de bocal (31 buracos) |
| Sistema de controlo |
Computador industrial integrado (sistema Windows)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
eixo X&Y acionado porServomotores Panasonic A6 (eixo Y por motores duplos);
adotar aceleração e desaceleração flexíveis na curva S
|
| Sistema de transmissão |
Eixo X&Y que adota parafuso de aterragem e guia linear silencioso
(Eixo Y com parafusos duplos) |
| Sistema de alimentação |
80 NXT 8 mm de alimentação padrão
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmara de voo x8 (dimensão do componente aplicável: 16 mmx16 mm);
IC camerax1 (tamanho do componente aplicável: 36mmx36mm);
Marca camerax2 |
Lista de partes:
| Ponto |
Quantidade |
Ponto |
Quantidade |
| TM08 Máquina de recolha e colocação |
1 |
Óleo lubrificante |
1 |
| Nozles |
8 |
Filtro |
4 |
| Caixa de ferramentas |
1 |
Conector rápido |
1 |
| Cartão de garantia |
1 |
Mouse Pad |
2 |
| Manual do utilizador |
1 |
Cabo de alimentação |
2 |
| Relatório de ensaio |
1 |
Teclado |
1 |
| Pincel |
1 |
Mouse Pad |
1 |
| Pinça |
1 |
LCD |
1 |

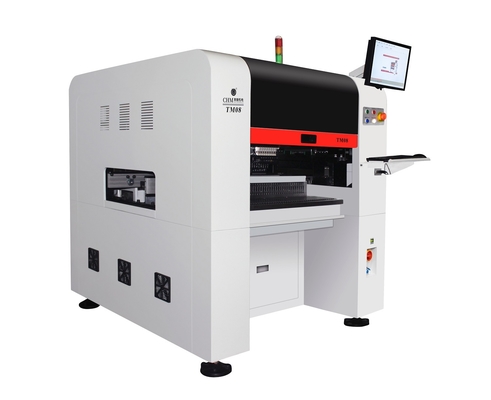

Charmhigh TM08, 8 cabeças 80 alimentadores:
Charmhigh TM08: detecção CPK aprovada,TM08:CPK≥1.0,Modelo de alta precisão:
O que é a detecção de CPK?
CPK refere-se ao índice de capacidade de processo, é uma medida de quão consistente e precisa é uma máquina pick-and-place em sua produção,Se o CPK for alto, significa que a máquina é muito boa em colocar componentes exatamente onde precisam estar.e pode haver mais erros no processo de montagemEu...T nos diz quão estável é a qualidade da máquina durante a fabricação.
CPK < 1: fraco
1 ≤ CPK < 1.33: normal
CPK ≥ 1.33Excelente.
Resumindo: CPK é uma medida de quão consistente e precisa é uma máquina de pegar e colocar em sua produção.
Amostra:
Fornecimento directo da fábrica Charmhigh:
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
