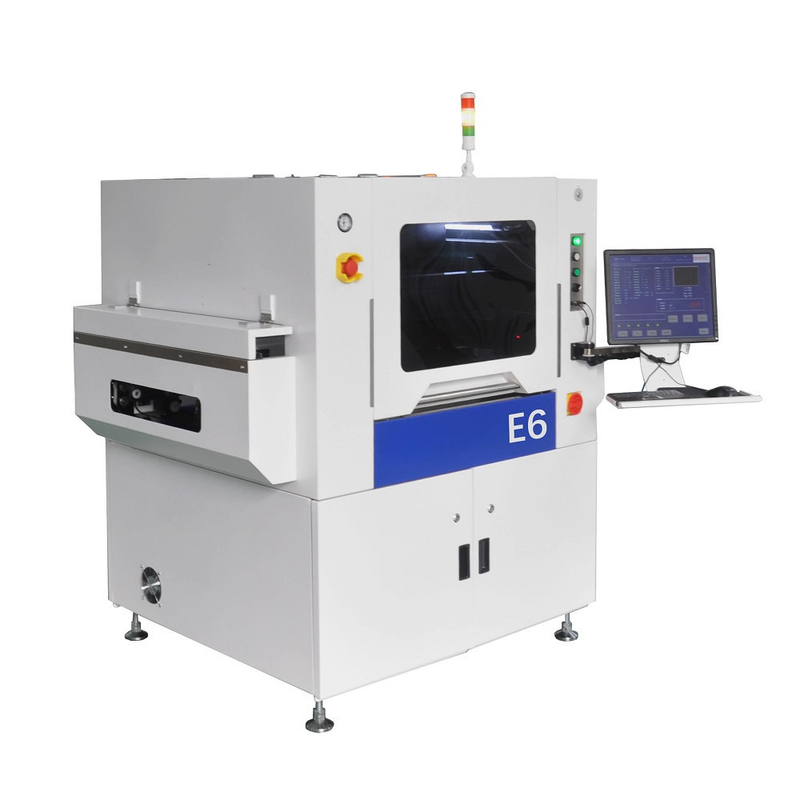

Alta precisãoE6Impressora de pasta de solda totalmente automática Impressora de estêncil SMT Impressora de tela para linha de montagem SMT, linha de produção SMT
Características do produto
1A fase de elevação é accionada por parafusos de chumbo de alta precisão.
2O movimento superior e inferior do estêncil é conduzido por parafusos de chumbo silenciosos de alta precisão.
3.Equipado com um dispositivo automático de limpeza de estêncil, tornando-o mais fácil e sem preocupações de utilização.
4.Equipado com um sistema avançado de pontos MARK de aprendizagem de imagem, é fácil corrigir a posição central da PCB e do estêncil sem a necessidade de pontos MARK especiais,assegurar a precisão da impressão da pasta de solda.
5A tecnologia de redefinição de ligação de eixo completo permite que a máquina volte rapidamente à posição inicial.
6.Configuração rápida e fácil dos parâmetros de mudança, aumentando a velocidade de mudança de linha.
7.Múltiplas opções de fontes de luz, facilitando o manuseio de pontos de referência para placas de PCB de cores diferentes.
8Configurações de permissão do utilizador para evitar que parâmetros importantes do equipamento sejam modificados acidentalmente.
| Ponto E6 |
Parâmetro |
| Tamanho do quadro líquido (quadro externo) |
470 ((W) x 370 ((D) mm 736 x 736 mm |
| Tamanho da placa de circuito: |
50x50mm~600 ((W) x350 ((D) mm |
| Sistema operativo: |
Windows 7 |
| Espessura da placa de circuito: |
0.4 ~ 6 mm |
| Velocidade de impressão: |
10 a 200 mm/s |
| Sistema de regulação visual: |
Automático (qualquer forma) |
| Deformação de placas de circuito: |
Máxima diagonal do PCB1% |
| Tipo de raspador: |
raspador de aço/raspador de borracha Ângulo opcional ((45°/60) |
| Tamanho ajustável do eixo XY: |
± 10 mm |
| Ângulo de impressão ajustável: |
± 2° |
| Repetição de posicionamento: |
± 0,01 mm |
| Tempo do ciclo de transmissão: |
15 s (excluindo o tempo de impressão e limpeza) |
| Altura da transmissão: |
900 ± 20 mm |
| Posicionamento do PCB -Modo de suporte: |
Agulha de tubo magnético e adsorção a vácuo |
| Modo de impressão: |
Impressão única/dupla |
| Campo de visão da câmara: |
8x6 mm |
| Ponto de referência visual: |
Qualquer ponto de referência, almofada de solda,0.5·3 mm |
| Fonte de alimentação: |
220VAC 50-60Hz 1700W |
| Fornecimento de pressão atmosférica: |
4.5 a 6 kg/m2 |
| Peso: |
950 kg |
| Direção da transmissão: |
esquerda para fora/direita para fora/direita para dentro
esquerda para fora/direita para dentro para fora |
| Volume |
1482x1140x1535mm ((WxDxH) |
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
