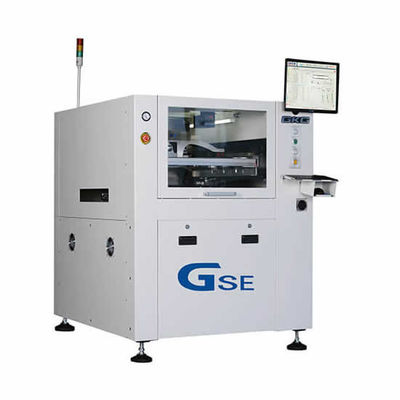

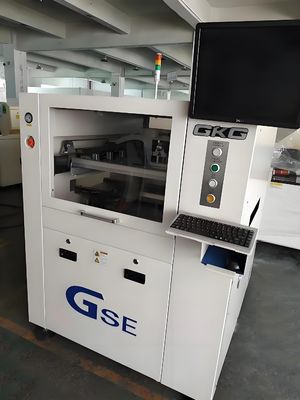

Impressora de pasta de solda totalmente automática GKG GSE de alta precisão, impressora de estêncil SMT, máquina de serigrafia para linha de montagem SMT
Descrição
A impressora de estêncil automática GKG GSE utiliza uma luz de anel uniforme e luz coaxial de alto brilho, equipada com uma função de brilho ajustável. Isso garante que todos os tipos de pontos de marcação possam ser reconhecidos com precisão, incluindo aqueles que são robustos. A impressora é adequada para vários tipos de PCBs, incluindo aqueles com revestimento de estanho, cobreamento, revestimento de ouro, pulverização de estanho e FPC, independentemente da cor.
Apresentando o modelo matemático patenteado da GKG, a impressora garante alta precisão. O sistema de limpeza da impressora de estêncil totalmente automática GKG GSE é equipado com três métodos de limpeza: limpeza a seco, limpeza a úmido e vácuo. Esses métodos podem ser usados em combinação ou manualmente, se o cliente preferir reduzir o tempo de limpeza e aumentar a eficiência da produção. O sistema de limpeza recém-projetado garante contato total com o estêncil, e o aumento da sucção a vácuo remove efetivamente a pasta residual da malha, alcançando uma limpeza automática eficaz.
O componente CCD e o sistema de limpeza da impressora de pasta de solda GKG GSE são separados. Quando o CCD está em operação, ele se move independentemente para reduzir a carga no servomotor, melhorando assim a velocidade e a precisão da máquina. O sistema de fixação da estrutura de malha de aço altamente adaptável da impressora pode imprimir estruturas de tela de todos os tamanhos e permite mudanças rápidas de modelo durante as operações da linha de produção.
Principais parâmetros técnicos da máquina de impressão de pasta de solda automática GKG GSE:
(1) Precisão de impressão: ±0,025 mm
(2) Repetibilidade: ±0,01 mm
(3) Ciclo de impressão:<7,5s
(4) O tamanho da estrutura da tela varia de 420×520mm—737×737mm
(5) O tamanho da PCB imprimível varia de 50×50mm—400×310mm
Vídeo de produção real da fábrica Charmhigh:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| Especificação da impressora de estêncil automática GKG GSE: |
| Modelo |
GSE |
| Estrutura do Estêncil |
Tamanho mínimo |
370*370mm |
| Tamanho máximo |
737*737mm |
| PCB |
Tamanho mínimo |
50*50mm |
| Tamanho máximo |
400*340mm |
| Espessura da PCB |
0,4–6 mm |
| Folga inferior da PCB |
15 mm |
| GAP (desligamento) |
0 – 20 mm |
| Altura da esteira |
900 ±40 mm |
| Direção da esteira |
E>D, D>E, D>D, E>E (controlado por software) |
| Ajuste da largura da esteira |
Automático |
| Velocidade da esteira |
1500mm/s(MAX), Controle de Programa |
| Método de transferência |
Trilho de transporte de um estágio |
| Interface E/S |
SMEMA |
| Localização da PCB |
Sistema de suporte |
pino magnético, bloco de suporte e ajuste manual da plataforma de trabalho |
| Sistema de fixação |
sobre a parte superior e fixação lateral flexível |
| Pressão do rodo |
0 – 10 kg |
| Velocidade de impressão |
10 – 200 mm/s |
| Sistema de limpeza |
Automático úmido/seco/vácuo (3 vias) |
| FOV CCD |
8 x 6 mm |
| Alinhamento fiducial |
Automático |
| Modo de impressão |
Impressão com rodo simples ou duplo |
| Tipo de rodo |
Rodo de borracha/rodo de aço (ângulo 45/55/60) |
| Visão |
sistema de olhar para cima/baixo, câmera digital, posicionamento de correspondência geométrica |
| Desempenho da máquina |
| Precisão da posição de repetição |
±0,01 mm |
| Precisão de impressão |
±0,025 mm |
| Tempo do ciclo |
< 8 s |
| (exclui tempo de impressão e limpeza e câmera) |
| Requisitos de operação da máquina |
| Fornecimento de ar |
4 – 6 bar |
| Fonte de alimentação |
CA, 220 V ± 10%, 50/60 Hz, monofásico |
| Consumo de energia |
3 kW |
| Temperatura de operação |
-20℃~+45℃ |
| Umidade de operação |
30 – 60 % |
| Controle da impressora |
Controlado por PC |
| Dimensões da máquina |
1158 x 1362 x 1463 mm (C x L x A) |
| Sistema operacional |
Windows XP ou superior |
| Peso da máquina |
aprox. 1000 kg |
| A descrição específica pode mudar com o desenvolvimento tecnológico e o progresso. Se o produto não corresponder, o produto real prevalecerá. |

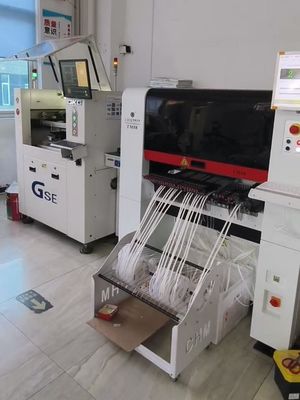

Local da fábrica da linha de produção SMT totalmente automática:
Linha de produção da fábrica Charmhigh SMT, produzimos PCB todos os dias para garantir a estabilidade da máquina.
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir da data da compra e serviço vitalício.
Sempre fornecemos peças de reposição da máquina, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecemos serviço pós-venda individual. Cada máquina é 100% testada antes do envio.
