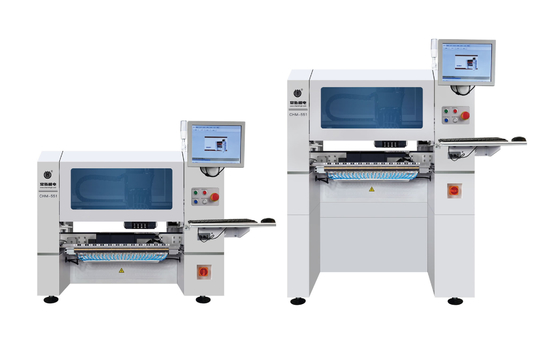

Gênio.CHM-5514 cabeças SMT pick and place machine da Charmhigh
Super alta precisão, alta configuração, fácil operação, poupança de espaço.
Muito bom para prototipagem de alta precisão e produção em pequenos lotes com alta estabilidade.
Descrição:
Este 4 cabeças CHM-551 projetado para precisão e facilidade de uso na fabricação de eletrônicos, enquanto a sua velocidade não é muito alta, velocidade real 8850 CPH.Capaz de manipular componentes 0201 com uma precisão notável e passou por testes CPK rigorosos.
O seu design compacto encaixa-se perfeitamente na construção de protótipos e nas pequenas e médias instalações de produção.
Que é um dos pequenos montadores mais avançados do mercado.
CHM-551 SMT Pick and Place Machine (com Auto Nozzle Change) adequado para prototipagem esolução económica para montagem SMT.
CHM-551 Vídeo de trabalho no Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
A embalar o Chm-551 e pronto para ser enviado para a África do Sul:
https://www.youtube.com/watch?v=KBGGZVmYOzY
Download do catálogo CHM-551:Charmhigh CHM-551.pdf
Características da máquina
1.Teste CPK de suporte
2. Troca automática de bocal (13 conjuntos de biblioteca de bocal)
3.Compensação térmica
4. Transporte automático
5. Velocidade ideal:11500CPH IPC9850:8850CPH
6. ......
Para mais características da máquina, consulte o nosso gerente de conta
CHM-551 Lista de peças
| Ponto |
Quantidade |
Ponto |
Quantidade |
| Máquina de recolha e colocação |
1 |
Pinça |
1 |
| Nozles |
8 |
Fecho de hexágono interno |
1 |
| Caixa de ferramentas |
1 |
Óleo lubrificante |
1 |
| Cartão de garantia |
1 |
Filtro |
4 |
| Manual do utilizador |
1 |
Conector rápido |
1 |
| Relatório de ensaio |
1 |
Mouse Pad |
1 |
| Pincel |
1 |
Cabo de alimentação |
1 |
| Especificações do CHM-551 |
| Dimensões |
1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| Peso |
260 kg e 310 kg |
| Fornecimento de energia |
AC220V (50Hz, de fase única) 1,5kw |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
bomba de vácuo |
| Quantidade de cabeças de montagem |
4 cabeças |
| Velocidade de montagem |
11500CPH (ótimo);IPC9850: 8850cph |
| A precisão está aumentando |
(XY) ± 0,05 mm;CPK≥1.0 |
| Altura do componente |
12 mm |
| Tipo de componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
350 mm ((L) x 270 mm ((W) (padrão);
600 mm ((L) x 350 mm ((W) (facultativo) |
| Alteração do bico |

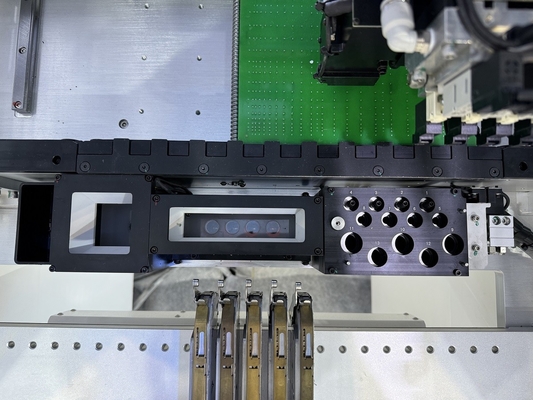

Troca automática do bico(Biblioteca de bocas de 13 buracos) |
| Sistema de controlo |
Computador industrial incorporado (Windows 7)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
Equipamento para:
adotar aceleração e desaceleração flexíveis na curva S
|
| Sistema de transmissão |

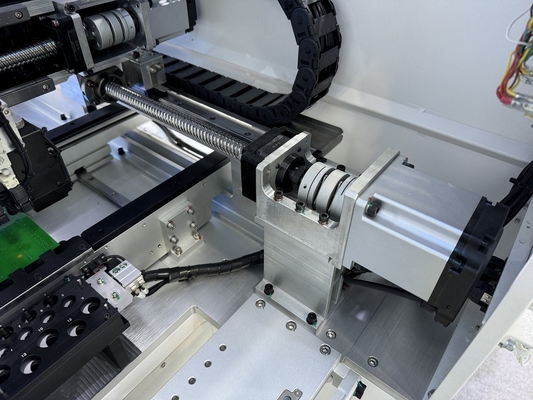

Parafuso de esfera + guia linear |
| Sistema de alimentação |

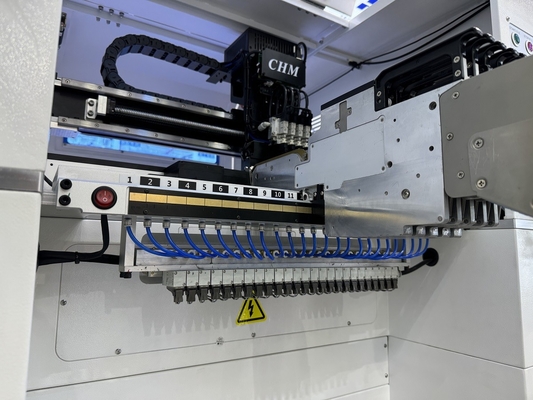

50 Yamaha 8mm padrão de alimentação pneumática/elétrica
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmara de instantânea x4 (dimensão do componente aplicável: 14 mm × 14 mm);
IC camerax1 (tamanho do componente aplicável: 25 mm × 25 mm);
Marca camerax2 |
Destaque:
1Troca automática de bocal, não precisa de trocar o bocal manualmente, muito conveniente!
2Sistema de câmara de visão forte, câmaras atualizadas com maior precisão, IC placecd mais preciso e min componente 0201.
3Com um transportador automático de PCB, construímos uma pequena linha de produção SMT, liberta as tuas mãos!
4. Alta configuração com software inteligente, maior duração, Charmhigh fornecer parte mecânica mais forte.
Principais características:
4 cabeças, 50 estacas de alimentação, servomotor, transportador automático de PCB, parafuso de bola,
Compensação térmica, troca automática de bocal de 19 buracos, 0201, teste CPK aprovado...
Montar IC com resultado perfeito, suporte máximo 25x25mm tamanho IC, pequeno passo montagem perfeita.
Um lado é equipado com 25 slots de alimentação, ambos os lados juntos têm 50pcs.
Alimentação de suporte Yamaha (tanto alimentadores elétricos como alimentadores pneumáticos:
Muito estável com alta precisão, o melhor modelo de 4 cabeças na China.
Charmhigh SMT, fornecimento de fábrica, entrega rápida.
Charmhigh, da melhor marca Chiense.
Recomenda-se a linha de produção SMT:
Linha 1:
3040 impressora de pasta de solda, CHM-551 SMD pick and place robot, T961 forno de refluxo
Linha 2:
Observação:
A máquina de recolher e colocar está completa com todos os acessórios incluídos no pacote, máquina pronta para usar!
A única coisa que precisa de preparar é um compressor de ar externo (que fornece ar para alimentadores pneumáticos).
Por favor, compre esta máquina com confiança.
Aproveita com a tua máquina de escolher e colocar!
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
