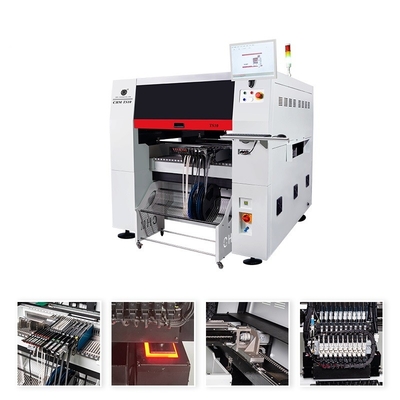

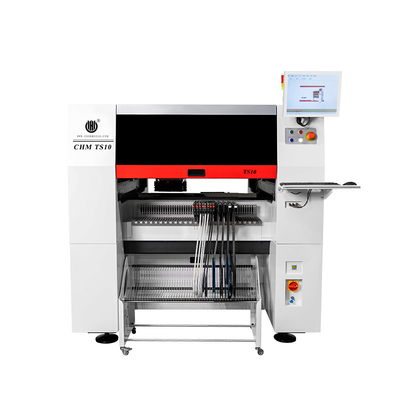

TS10 avançada alta velocidade SMT Máquina de recolha e colocação totalmente automática com 100 slots de alimentação
Para grandes linhas de produção SMT, linha de montagem de PCB, fabricação de PCBA,01005 apoiado,CPK≥1.0
Introdução
TS10 Máquina de recolha e colocação universal de 10 cabeças de alta precisão e alta velocidade
1Velocidade óptima:42000CPH(sob as melhores condições da nossa empresa)
2. Precisão de montagem: ((xy) + 0,03 mmCPK> 1.0
3. Componentes Distância de montagem: tamanho de polegada01005- Componentes de 36 mmX36 mm e maiores
4Opcional: digitalização de luz azul, montagem de lentes, produção de montagem de PCB de 1,2 m de comprimento
Clique para baixar o catálogo do TS10 aqui: TS10 - Catalogo.pdf
Especificações do Charmhigh TS10:
| Dimensões |
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Peso |
1930 kg |
| Fornecimento de energia |
AC380V (50Hz, três fases), 4,5 kW |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
Bomba de vácuo incorporada |
| Quantidade de cabeças de montagem |
10 cabeças |
| Velocidade de montagem |
43000cph (ótimo) |
| A precisão está aumentando |
(XY) ± 0,03 mmCPK≥1.0 |
| Altura do componente |
≤ 12 mm |
| Tipo de componente |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Faixa de componentes |
Tamanho de polegada 0201 a 36mm * 36mm, e montagem de componentes maiores. |
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
600 mm ((L) × 400 mm ((W) (padrão);
1200 mm ((L) × 400 mm ((W) (facultativo) |
| Transporte de PCB |
Transporte automático de trilhos de três secções, suporte de PCB |
| Alteração do bico |
Troca automática do bico(Biblioteca de bocas de 37 buracos) |
| Sistema de controlo |
Computador industrial incorporado (Windows 7)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
eixo X&Y acionado porServomotores Panasonic A6 (eixo Y por motores duplos)- adotar aceleração e desaceleração flexíveis em curva S |
| Sistema de transmissão |
Eixo X&Y adotando parafuso de bola de solo THK e guia linear mutante THK(Eixo Y com parafusos duplos) |
| Sistema de alimentação |
100 NXTEstacas de alimentação padrão de 8 mm
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmara de voo × 10 (tamanho do componente aplicável: 16 mm × 16 mm);
Câmara de circuito integrado × 1 (tamanho do componente aplicável: 36 mm × 36 mm);
Tem a função de costura de imagem
Câmara de marcação × 2 |
Destaque:
1- Apoia a detecção de CPK,Min componente 01005
2O eixo Y adotamotor servomotor duploSistema de controlo
3Sistema automático de correcção térmica
4. Bomba de vácuo incorporada + estrutura da válvula solenoide
5.Troca automática do bico(37 conjuntos biblioteca de bocal)
6Dispositivo de suporte de PCB
7Câmara de marcação dupla, boa para PCB maior.
8...
Para mais características da máquina, consulte o nosso gerente de conta
Destaque do TS10:
1/O eixo Y adota um sistema de controlo de servo duplo
O eixo Y adota um servomotor duplo Panasonic A6, parafuso de terra THK, guia linear silencioso
2/Apoio à detecção de CPK
Garantir que as capacidades dos processos permaneçam estáveis e garantidas
3/Identificação do componente de grande dimensão(fácil de captar, identificar e montar com precisão) Quando a área de reconhecimento da câmara LCD é ultrapassada, o reconhecimento de segmentação é suportado e uma imagem completa do dispositivo é automaticamente formada
4/ANC (Cambiador automático de bocal)
Distribuição automática e substituição automática da bocal5/Sistema automático de correcção da compensação térmica.

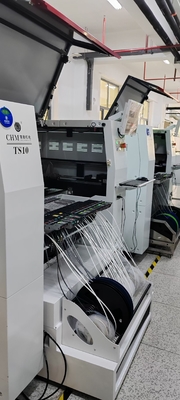

TS10 imagem real na nossa fábrica:100 slots de alimentação (Trabalhar com alimentador elétrico Fuji NXT):

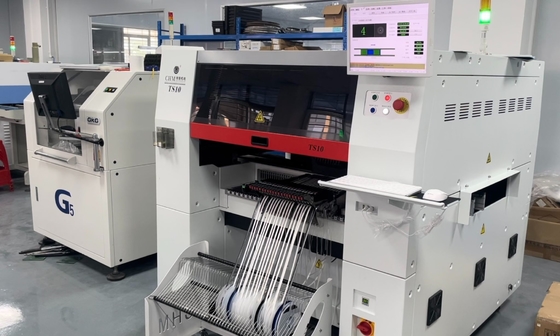

Site do cliente:
Amostragens:
Fornecimento directo da fábrica Charmhigh:
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
