Charmhigh CHM-551 Alta configuração Pequena, Alta Precisão de 4 Cabeças Pick and Place Machine
Bom para produção em pequenos lotes com alta estabilidade.
Desbloqueia o futuro da fabricação de eletrónica com a CHM-551, uma máquina SMT compacta, de alta precisão, de 4 cabeças, concebida para produção em pequenos e médios lotes.Esta solução de ponta oferece uma precisão excepcional, suportando componentes tão pequenos quanto 0201, QFN, BGA e mais, tornando-a a escolha definitiva para P&D, prototipagem e montagem de PCB econômica.
Por que escolher o CHM-551?
1. Precisão superior: alcançar uma colocação impecável com um sistema de parafusos de esferas de alta precisão e câmeras de visão avançadas, garantindo um alinhamento perfeito do IC e conformidade CPK≥1,0 para resultados confiáveis.
2• Desempenho de alta velocidade: aumentar a produtividade com uma velocidade ideal de 11.500 CPH (IPC9850: 8.850 CPH), ideal para pequenas corridas de lotes sem sacrificar a qualidade.
3. Automatização inteligente: possui mudança automática de bocal (13-set library), compensação térmica e auto-transportador de PCB para agilizar o seu fluxo de trabalho e liberar tempo valioso.
4. Compacto e versátil: opções de desktop ou base vertical que economizam espaço se encaixam perfeitamente em qualquer espaço de trabalho, suportando PCBs de até 400x300mm e 50 alimentadores Yamaha (pneumáticos / elétricos).
5. Inovação de custo-benefício: acessível sem comprometer a qualidade, o CHM-551 é perfeito para startups, laboratórios e empresas que pretendem dimensionar a produção SMT de forma eficiente.
Características principais:
1. 4-Head Design: Simultaneamente lida com vários componentes para uma montagem mais rápida.
2. 0201 Capacidade: Aborda os componentes mais pequenos com facilidade, ideal para eletrônicos modernos.
3Software amigável: interface intuitiva simplifica a operação, sem necessidade de competências especializadas.
4Construção robusta: a configuração de ponta garante durabilidade e desempenho a longo prazo.
5Suporte Global: Com garantia de 1 ano, serviço vitalício e suporte técnico dedicado da Charmhigh.
Perfeito para:
- SMT Prototyping: Trazer rapidamente os seus projetos à vida com precisão.
- Produção em pequenos lotes: Eficiente em termos de custos para as startups e os fabricantes de nicho.
- Laboratórios de I&D: flexíveis e fiáveis para testes e inovação.
| Especificações do CHM-551 |
| Dimensões |
1050mm(L) x1050mm(W) x 1360mm(H) |
| Peso |
310 kg |
| Fornecimento de energia |
AC220V (50Hz, de fase única) 1,5kw |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
bomba de vácuo |

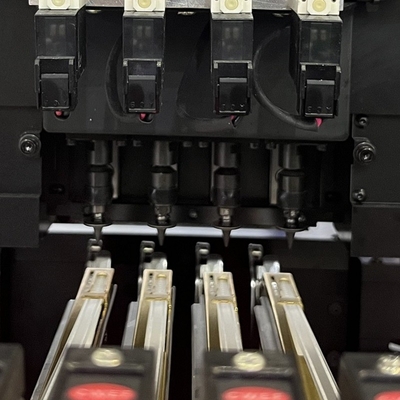

| Quantidade de cabeças de montagem |
4 cabeças |
| Velocidade de montagem |
11500CPH (ótimo);IPC9850: 8850cph |
| A precisão está aumentando |
(XY) ± 0,06 mm;CPK≥1.0 |
| Altura do componente |
12 mm |
| Tipo de componente |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
350 mm ((L) x 270 mm ((W) (padrão);
600 mm ((L) x 350 mm ((W) (facultativo) |
| Alteração do bico |
ATroca de bico utomatico(Biblioteca de bocas de 13 buracos) |
| Sistema de controlo |
Computador industrial incorporado (Windows 7)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
Equipamento para:
adotar aceleração e desaceleração flexíveis na curva S
|

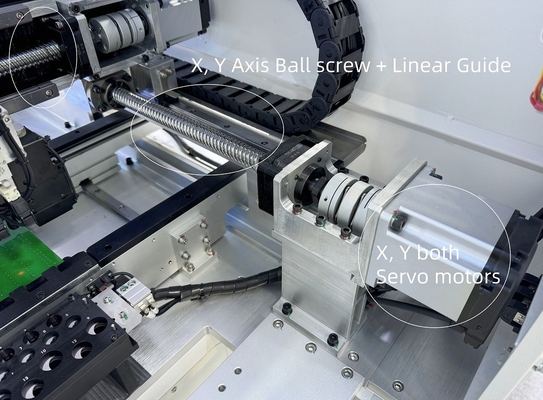

| Sistema de transmissão |
Parafuso de esfera + guia linear |
| Sistema de alimentação |
50 Yamaha 8mm padrão de alimentação pneumática/elétrica
(também adequado para bandeja IC e alimentador de bastão) |

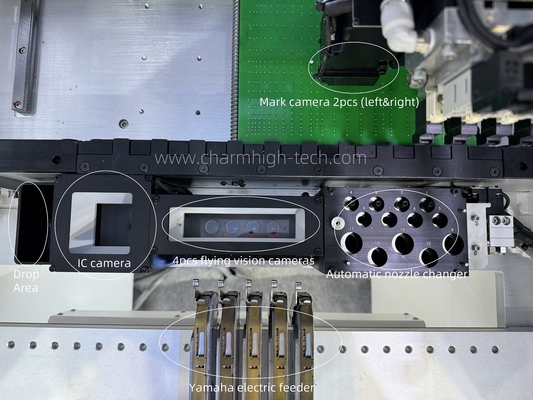

| Sistema de visão |
Câmara de instantânea x4 (dimensão do componente aplicável: 14 mm × 14 mm);
IC camerax1 (tamanho do componente aplicável: 25 mm × 25 mm);
Marca camerax2 |
100% imagens reais:

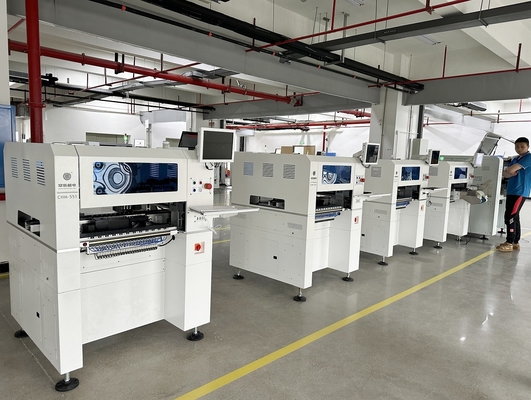

Ele tem versão desktop e versão vertical de dois tipos, ele pode fazer linha de produção SMT totalmente automática:
Amostra de PCB por cliente:

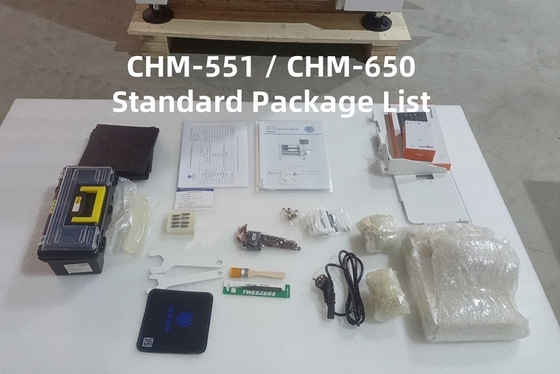

CHM-551 Lista de peças
| Ponto |
Quantidade |
Ponto |
Quantidade |
| Máquina de recolha e colocação |
1 |
Pinça |
1 |
| Nozles |
8 |
Fecho de hexágono interno |
1 |
| Caixa de ferramentas |
1 |
Óleo lubrificante |
1 |
| Cartão de garantia |
1 |
Filtro |
4 |
| Manual do utilizador |
1 |
Conector rápido |
1 |
| Relatório de ensaio |
1 |
Mouse Pad |
1 |
| Pincel |
1 |
Cabo de alimentação |
1 |
Observação:
A máquina de recolher e colocar está completa com todos os acessórios incluídos no pacote, máquina pronta para usar!
A única coisa que precisa de preparar é um compressor de ar externo (que fornece ar para os alimentadores pneumáticos).
Por favor, compre esta máquina com confiança.
Aproveita com a tua máquina de escolher e colocar!
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
