Dual motor linear Charmhigh RS10 Suspensão magnética SMT Pick and Place Machine

Dual motor linear Charmhigh RS10 Suspensão magnética SMT Pick and Place Machine
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Dual motor linear Charmhigh RS10 Suspensão magnética SMT Pick and Place Machine Dual motor linear Charmhigh RS10 Suspensão magnética SMT Pick and Place Machine Dual motor linear Charmhigh RS10 Suspensão magnética SMT Pick and Place Machine Dual motor linear Charmhigh RS10 Suspensão magnética SMT Pick and Place Machine Dual motor linear Charmhigh RS10 Suspensão magnética SMT Pick and Place Machine

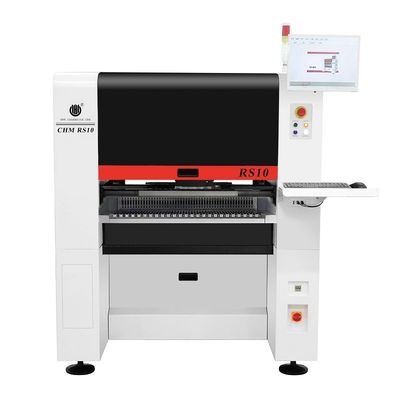

Imagem Grande :  Dual motor linear Charmhigh RS10 Suspensão magnética SMT Pick and Place Machine

Detalhes do produto:
Lugar de origem: China
Marca: Charmhigh
Certificação: CE
Número do modelo: RS10 (suspensão magnética)
Documento: Charmhigh RS10.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: $38000
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 3-7 dias úteis
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 30 por mês
Contato

Dual motor linear Charmhigh RS10 Suspensão magnética SMT Pick and Place Machine

descrição
Cabeças: 10 cabeças (com 31pcs de bico de mudança automática de posição) Tamanho da placa de circuito impresso: 600 ((L) * 400 ((W) mm (padrão)
Velocidade de montagem: Velocidade ideal: 45000cph; Alimentador: Suporte 100pcs NXT alimentador elétrico
Componente: 01005, 0201,0402,-5050, SOP, QFN, BGA... Altura máxima do componente: 12mm
Câmera: Câmera IC: 1pcs (36X36mm); Câmera voadora: 10pcs (16X16mm); Câmera MARK: 2pcs Entrega de PCB: Entrega automática de 3 peças com trilhos, a largura pode ser ajustada por software
Dimensão: 1600 (L) * 1688 (W) * 1560 (H) mm Fonte de energia: AC380V (50Hz, três fases) 4,5kw
Tipo de alimentador: Fuji NXT alimentador elétrico Motor: Servo-motor com eixo X + motores lineares duplos com eixo Y
Espessura da PCB: 0,6-3,5 mm Peso líquido: 1930kg

Máquina linear dupla da picareta e do lugar de SMT da suspensão magnética de Charmhigh RS10 da movimentação do motor linear duplo
Visão geral do produto

Máquina de picareta e colocação de suspensão magnética Charmhigh RS10 - acionamento de motor linear duplo

Projetado para grandes linhas de montagem de PCB de alta velocidade e alta precisão e fabricação de PCBA. Suporta componentes 01005.

Principais recursos
  • Velocidade ideal: 45.000 CPH (em condições ideais)
  • Precisão de montagem: (XY)±0,035mm CPK≥1,0
  • Faixa de montagem de componentes: 01005 a 36 mm × 36 mm e componentes maiores
  • Recursos opcionais: digitalização com luz azul, montagem de lente, produção de montagem de PCB com 1,2 m de comprimento
Demonstrações em vídeo
Vídeo de trabalho real Mostra de Exposições NEPCON Produção de oficina
Especificações Técnicas
Dimensões1600 mm (C) × 1688 mm (L) × 1560 mm (A)
Peso1930kg
Fonte de energiaAC380V (50 Hz, trifásico), 4,5 kW
Fornecimento de ar0,5MPa ~0,7MPa
Geração de VácuoBomba de vácuo embutida
Quantidade de cabeça de montagem10 cabeças
Velocidade de montagem45.000 CPH (ideal)
Precisão de montagem(XY)±0,035 mm CPK≥1,0
Altura do Componente≤12 mm
Tipo de componente01005/0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc.
Faixa de ComponentesTamanho em polegadas 0201 a 36 mm * 36 mm e componentes maiores
Espessura da PCB0,6 mm ~ 3,5 mm
Tamanho da placa de circuito impresso600mm(C)×400mm(L) (padrão); 1200 mm (C) × 400 mm (L) (opcional)
Transporte de PCBTransporte automático em trilho de 3 seções, suporte PCB
Troca de bicoTroca automática de bicos (biblioteca de bicos com 31 furos)
Sistema de controleComputador industrial integrado (Windows 7) com monitor, teclado e mouse
Sistema de acionamentoEixo X acionado por servo motor, eixo Y acionado por motor linear duplo
Sistema de TransmissãoEixo X&Y com parafuso de esfera de aterramento THK e guia linear silenciosa THK
Sistema de alimentação100 pilhas de alimentação padrão NXT de 8 mm
Sistema de visãoCâmera Fly × 10, câmera IC × 1, câmera Mark × 2 com função de costura de imagem
Destaques da máquina
  • Acionamento de motor linear duplo com eixo Y
  • Suporta detecção de CPK
  • Identificação de componentes de grande porte
  • ANC (trocador automático de bico)
  • Sistema de visão HD IC
  • Estrutura do quadro com plataforma de retificação de nível industrial
  • Bomba de Vácuo Integrada + Estrutura da Válvula Solenóide
  • Sistema Automático de Correção de Compensação Térmica
  • Dispositivo de suporte PCB
  • Câmera Dual Mark para PCBs maiores
Imagens do produto

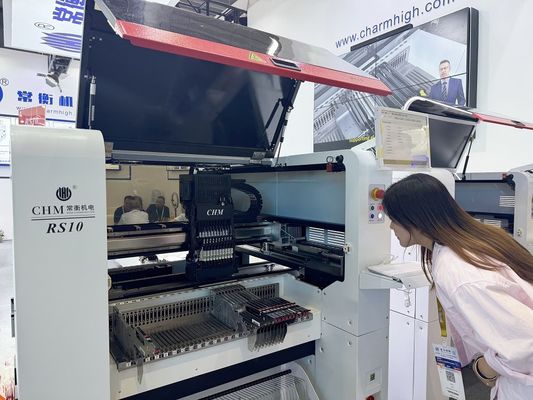

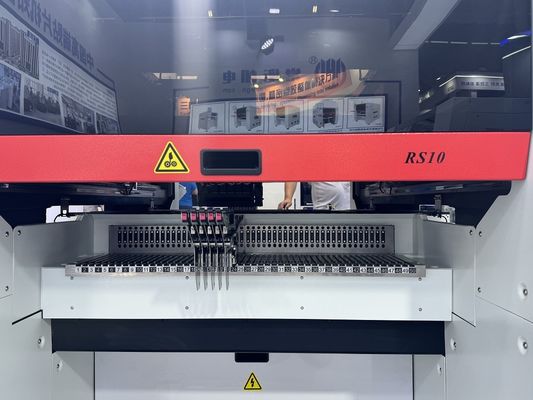

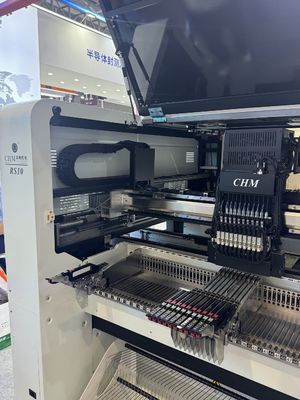

Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
Serviço e garantia:A máquina completa tem garantia de 1 ano a partir da data de compra com serviço vitalício. Cada máquina é 100% testada antes do envio.
