Fofo, mas forte!
Máquina de Pick and Place SMT de Alta Velocidade TC06 Narrow de 6 Cabeças com Plataforma de Ferro Fundido Integrada
Máquina de Pick and Place SMT Modular6 Cabeças 50 alimentadores, Suporta 01005 CPK>1.0
89cm de largura, adequado para a maioria das portas de escritório e elevadores!
Máquina de fabricação de PCB, linha de montagem de PCB totalmente automática, marca chinesa de primeira linha Charmhigh
1. Número do modelo: TC06
2. Marca: Charmhigh
3. Configuração principal:Em linha totalmente automático + entrega automática de PCB + 6 Cabeças 50 alimentadores +(xy)+30μm, CPK>1.0 + Eixo X&Y acionado por servomotor Panasonic + trocador automático de bicos + 9 câmeras + Parafuso de aterramento e Guias Lineares + Compensação Térmica + Velocidade ideal: 27800CPH

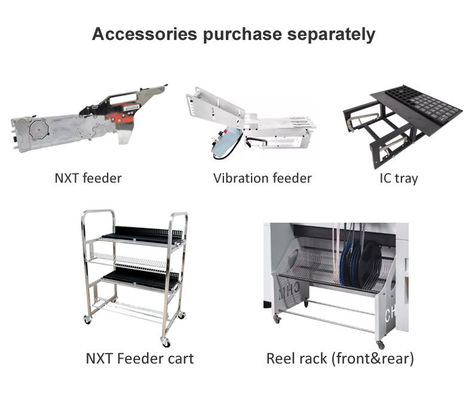

4. Alimentador: Alimentador Fuji Electric (compra separadamente)
5. Área da PCB: 350mm(C) * 300mm(L)
6. Vem com computador, teclado e mouse com sistema Windows
7. Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ tríodo/ SOP/ QFP/ QFN/ BGA/ LED... até 36*36mm IC
8. Dimensão: 890 (C) * 1450 (L) * 1500 (A) mm, AC220V (50hz, monofásico); Peso líquido: 900kg
9. Prazo de entrega: 5-7 dias úteis
10. Entrega: por mar / retirada diretamente de nossa fábrica / envio para o armazém da China
11. Método de pagamento: transferência bancária (T/T)
12. Embalagem: caixa de madeira compensada
Destaque:
1. Suporte ao teste CPK
2. Suporta reconhecimento de pinos IC
3. Compensação Térmica Automática
4. Troca Automática de Bicos
5. Design estreito com 89cm de largura
6. Suporta 01005, velocidade máxima de 27800CPH
Canal do YouTube Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Vídeo de trabalho do TC06, montagem 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 trabalhando juntos: https://www.youtube.com/watch?v=x7ChkUV0HG4
Parâmetros Charmhigh TC06:
| Dimensões |
890mm(C)x1450mm(L)x1500mm(A)
|
| Peso |
900kg |
| Fonte de alimentação |
AC220V (50Hz, monofásico), 3kW |
| Fornecimento de ar |
0.5MPa ~0.7MPa |
| Geração de vácuo |
Bomba de vácuo embutida |
| Quantidade da cabeça de montagem |
6 |
| Velocidade de montagem |
27800cph (ideal) |
| Precisão de montagem |
(xy)+30μm, CPK≥1.0 |
| Altura do componente |
≤12mm |
|
Tipo de componente &
Gama de componentes
|
-Exclusão de resistor capacitor, diodo cilíndrico, alumínio
capacitor, SOT, SOP, QFP, QFN, BGA, etc.
-Tamanho em polegadas 01005 a 36*36mm, e montagem de componentes maiores
|
| Espessura da PCB |
0.6mm~3.5mm |
| Tamanho da PCB |
350mm(C)x300mm(L) |
| Transporte de PCB |
Transporte automático de trilho de 3 seções, dispositivo de suporte de PCB |
| Troca de bicos |
Troca automática de bicos (biblioteca de bicos de 19 furos) |
| Sistema de controle |
Computador industrial embutido (sistema Windows)
equipado com monitor, teclado e mouse |
| Sistema de acionamento |
Eixo X&Y acionado por servomotores Panasonic
|
| Sistema de transmissão |
Parafusos de aterramento + Guias lineares |
| Sistema de alimentação |
50 pilhas de alimentadores padrão NXT de 8mm
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmera voadora x 6 (tamanho do componente aplicável: 16mmx16mm);
Câmera IC x 1 (tamanho do componente aplicável: 36mmx36mm);
Câmera de marca x 2 |
Lista de peças:
| Item |
Quantidade |
Item |
Quantidade |
| Máquina de pick and place TC06 |
1 |
Óleo lubrificante |
1 |
| Bicos |
8 |
Filtro |
4 |
| Caixa de ferramentas |
1 |
Conector rápido |
1 |
| Cartão de garantia |
1 |
Mouse Pad |
2 |
| Manual do usuário |
1 |
Cabo de alimentação |
2 |
| Relatório de teste |
1 |
Teclado |
1 |
| Escova |
1 |
Mouse Pad |
1 |
| Pinça |
1 |
LCD |
1 |

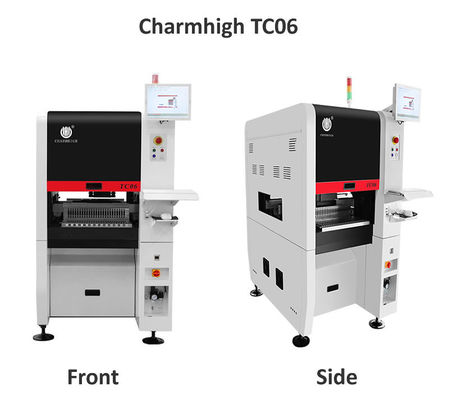

Charmhigh TC06, 6 cabeças 50 alimentadores:
Esta máquina de pick and place é compacta e adorável, mas incrivelmente poderosa.
Vantagens do TC06:
-O suporte CPK é uma chave importante para escolher uma máquina de pick and place, tornando o processo de produção SMT mais estável.
-ANC: Troca automática de bicos, os bicos podem ser alocados automaticamente de acordo com os componentes, tornando a produção SMT mais inteligente e eficiente.
-Cabeça de montagem universal de alta precisão: uma máquina pode atender às necessidades de montagem de vários componentes com alta estabilidade
-Estrutura de base de ferro fundido, a máquina de pick and place funciona sem problemas em alta velocidade, melhor que mármore.
-O eixo X&Y acionado por servomotor Panasonic garante a estabilidade e precisão a longo prazo da máquina.
Charmhigh TC06: Detecção CPK aprovada, TC06: CPK≥1.0, Suporte 01005, modelo de alta precisão.

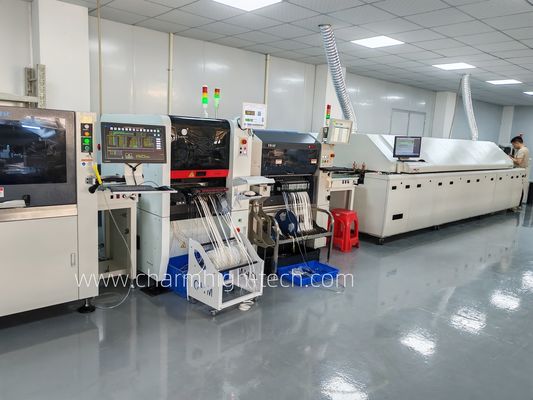

Recomendação da linha de produção SMT:
Amostras de montagem:
Fornecimento direto da fábrica Charmhigh:
Embalagem forte TC06:
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir da data da compra e serviço vitalício.
Sempre fornecemos peças de reposição da máquina, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecemos serviço pós-venda individual. Cada máquina é 100% testada antes do envio.
