Máquina Charmhigh Module Pick and Place – TC06
Design de ponta e compacto.Moldagem integrada em ferro fundido, estrutura de viga X ultra forte.
6 cabeças, 50 alimentadores, Suporta 01005 CPK>1.0
89cm de largura, adequado para a maioria das portas de escritório e elevadores!
A máquina de pick and place SMT TC06 foi projetada com a montagem modular de PCBA em mente, esta máquina suporta ICs de passo ultra fino, BGA, QFN e componentes passivos 0201,01005 com precisão notável. O design compacto permite a integração perfeita em linhas SMT modernas, tornando-a ideal para eletrônicos inteligentes, dispositivos IoT e produção de módulos personalizados.
Vantagens do TC06:
1. Suportar CPK é uma chave importante para escolher uma máquina pick and place, tornando o processo de produção SMT mais estável.
2. ANC: Troca automática de bicos, tornando a produção SMT mais inteligente e eficiente.
3.6 cabeças de montagem de alta precisão: uma máquina pode atender às necessidades de montagem de vários componentes com alta estabilidade
4.Estrutura de base de ferro fundido, a máquina pick and place funciona suavemente em alta velocidade.
5. O eixo X&Y acionado por servomotor Panasonic garante a estabilidade e precisão a longo prazo da máquina.
Canal Charmhigh no YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Vídeo de trabalho do TC06, montando 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Parâmetros Charmhigh TC06:
| Dimensões |

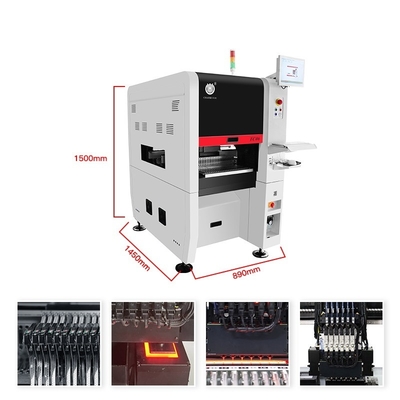

890mm(C)x1450mm(L)x1500mm(A)
|
| Peso |
900kg |
| Fonte de alimentação |
AC220V (50Hz, monofásico), 3kW |
| Fornecimento de ar |
0.5MPa ~0.7MPa |
| Geração de vácuo |
Bomba de vácuo embutida |
| Quantidade de cabeças de montagem |
6 |
| Velocidade de montagem |
27800cph (ideal) |
| Precisão de montagem |
(xy)+30μm, CPK≥1.0 |
| Altura do componente |
≤12mm |
|
Tipo de componente &
Gama de componentes
|
-Exclusão de resistor capacitor, diodo cilíndrico, alumínio
capacitor, SOT, SOP, QFP, QFN, BGA, etc.
-Tamanho em polegadas 01005 a 36*36mm, e montagem de componentes maiores
|
| Espessura do PCB |
0.6mm~3.5mm |
| Tamanho do PCB |
350mm(C)x300mm(L) |
| Transporte de PCB |
Transporte automático de trilho de 3 seções, dispositivo de suporte de PCB |
| Mudança de bico |
Mudança automática de bico (biblioteca de bicos de 19 furos) |
| Sistema de controle |
Computador industrial embutido (sistema Windows)
equipado com monitor, teclado e mouse |
| Sistema de acionamento |
Eixo X&Y acionado por Servomotores Panasonic
|
| Sistema de transmissão |
Parafusos de aterramento + Guias lineares |
| Sistema de alimentação |

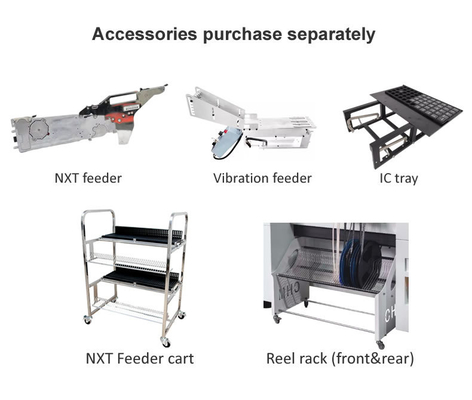

50 pilhas de alimentadores padrão NXT de 8 mm
(também adequado para bandeja de IC e alimentador de bastão) |
| Sistema de visão |
Câmera voadora x 6 (tamanho do componente aplicável: 16mmx16mm);
Câmera IC x 1 (tamanho do componente aplicável: 36mmx36mm);
Câmera de marca x 2 |

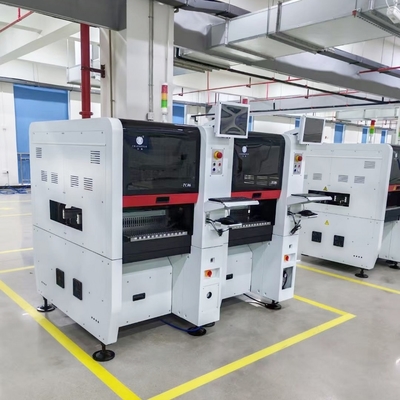

Duas unidades Charmhigh TC06 trabalhando juntas, 27800 CPH *2 = 55600 CPH
Esta máquina pick and place é compacta e adorável, mas incrivelmente poderosa.
Charmhigh TC06: detecção CPK aprovada, TC06: CPK≥1.0, Suporta 01005:
Gama de montagem:

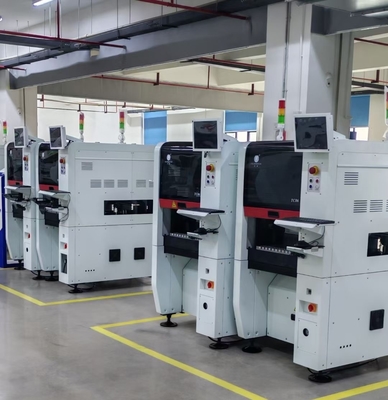

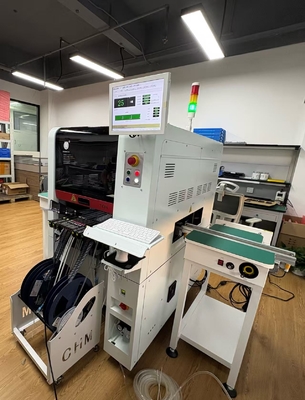

Local do cliente:
Embalagem forte TC06:
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir da data da compra e serviço vitalício.
Nós sempre fornecemos peças de reposição da máquina, fornecimento direto de fábrica com garantia.
Oferecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos serviço pós-venda individual. Cada máquina é 100% testada antes do envio.
Suporte técnico:
Kimi Liu: Mob/ WhatsApp: +8613510675756
E-mail: kimi@charmhigh-tech.com
Bem-vindo para nos seguir no YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Se você quiser saber mais informações, entre em contato conosco por e-mail. Nós responderemos a você na primeira vez.
Por que nos escolher?
1. A CHARMHIGH atende clientes em mais de 30 países em todo o mundo, ganhando sua confiança por meio de desempenho confiável e inovação.
2. Com profunda experiência em fabricação SMT, somos especializados em projetar e fornecer soluções SMT totalmente personalizadas — do conceito à produção.
3.Nossa equipe oferece serviços técnicos especializados e suporte responsivo para garantir operações contínuas e máxima eficiência.
4.Temos vasta experiência no diagnóstico e resolução de desafios SMT, oferecendo soluções otimizadas para cada necessidade de produção.
5.Ao escolher a CHARMHIGH, você ganha um parceiro confiável de longo prazo comprometido com seu sucesso na fabricação SMT.
