CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão

CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão
CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão

Imagem Grande :  CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão

Detalhes do produto:
Place of Origin: China
Marca: Charmhigh
Certificação: CE
Model Number: CHMT48VB+vibration feeder
Documento: CHMT48VB.pdf
Condições de Pagamento e Envio:
Minimum Order Quantity: 1 unit
Preço: $3800 free shipping
Packaging Details: wooden box
Delivery Time: 2-3 working days
Payment Terms: T/T,PayPal; Western Union
Supply Ability: 200 Per month
Contato

CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão

descrição
Tape feeder: 58pcs (left 29 + right 29) width 8/12/16/24mm PCB max size: 345mm(L)×355mm(W)
Speed: 3000 CPH (with vision camera) Head: 2 heads
Max height of component: 5mm highest component System: Embedded Linux system
Vibration feeder: for tube IC Demension: 1320mm(L)×705mm(W)×335mm(H)
Destacar:

Máquina de colocação e recolha SMT de banco

,

Máquina de recolha e colocação SMT com 58 alimentadores

,

Máquina de recolha e colocação SMT com câmaras de visão

CHMT48VB BENCHTOP SMT Pick and Place Machine
58 alimentadores com 2 câmeras de visão
Principais recursos
  • 58 alimentadores de fita (esquerda 29 + direita 29) Suportando 8/12/16/24mm de larguras
  • Tamanho máximo da PCB: 345mm × 355mm
  • Posicionamento de alta velocidade: 3000 cph (com câmera de visão)
  • Cabeças de colocação dupla para operação eficiente
  • Lida com componentes de até 5 mm de altura
  • Sistema Linux incorporado para desempenho confiável
  • Inclui alimentador de vibração para componentes de IC do tubo
  • Dimensões compactas: 1320mm × 705mm × 335mm
Visão geral do produto

O CHMT48VB é uma versão atualizada do CHMT48VA, com alimentadores laterais duplos com um total de 58 posições (29 esquerda + 29 à direita). Esta máquina tudo em um não requer peças adicionais e está pronta para uso imediato na entrega.

Esta máquina de seleção e local de colheita SMT de bancada é ideal para empresas de P&D, pequenas empresas de produção, prototipagem, educação e startups. Ele suporta uma ampla gama de componentes de 0402 tamanho de até 22 × 22mm ICS.

Especificações técnicas
Modelo CHM-T48VB
Área de PCB 10mm × 10mm - 355mm × 355mm
Viagem de X/Y eixo 420 × 460mm
Cabeças de colocação 2
Alimentadores 58 Total (44 × 8mm, 8 × 12mm, 4 × 16mm, 2 × 24mm, 14 × IC Stack)
Sistema de visão Câmeras duplas (para cima e para baixo)
Velocidade de montagem 5000 cph (visão desligada), 3000 cph (visão on)
Precisão de montagem ± 0,025 mm
Demonstrações de vídeo
Vídeo de demonstração do cliente CHMT48VB Vídeo de operação CHMT48VB CHMT48VB Vídeo de desempenho
Imagens do produto

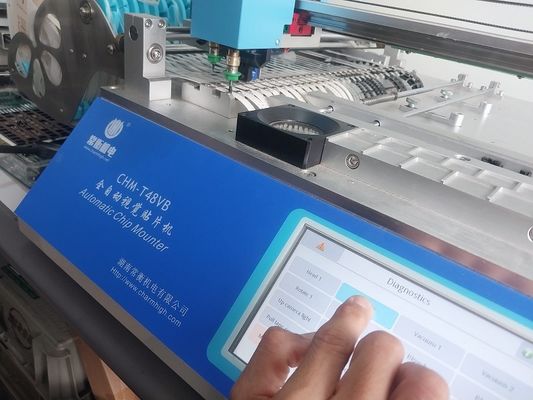

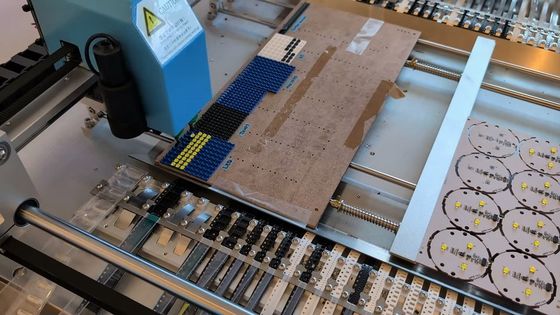

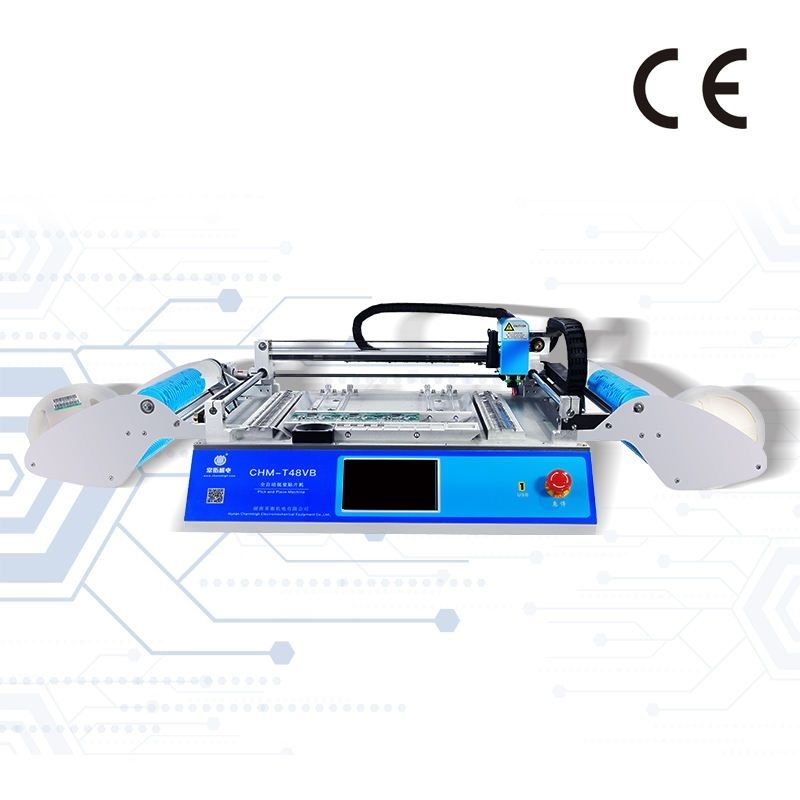

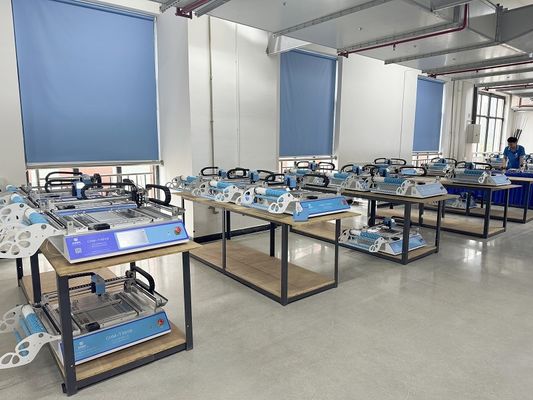

CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão 0 CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão 1 CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão 2 CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão 3 CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão 4
Linha de produção SMT recomendada

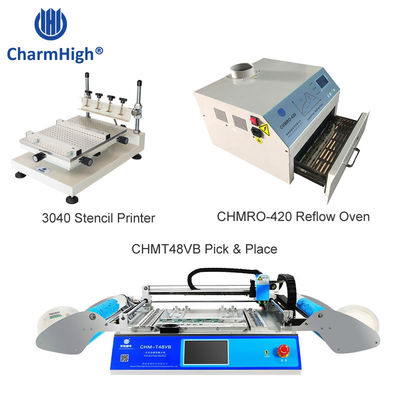

Impressora de estêncil de alta precisão 3040 + CHMT48VB Pick and Place Machine + Refllow Forno 420:

CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão 5
Conteúdo do pacote
  • CHMT48VB Pick and Place Machine
  • Bocais juki (4 peças: 503, 504, 505, 506 tamanhos)
  • 8G Driver USB
  • Cabo de alimentação e acessórios
  • Várias ferramentas, incluindo chaves hexápicas, pinças e pincel
  • Bandejas de IC e suprimentos de manutenção
CHMT48VB Bancada SMT pick and place machine 58 alimentadores 2 câmaras de visão 6
Opções de compra

CHMT48VB: Pacote padrão

CHMT48VB com alimentador de vibração: Pacote completo

Garantia e suporte

A máquina completa vem com uma garantia de 1 ano a partir da data de compra e suporte ao serviço vitalício.

Cada máquina é 100% testada antes do envio.

Suporte técnico:Kimi Liu
Whatsapp/celular: +86 135 106 75756
E-mail:kimi@charmhigh-tech.com

Siga -nos no YouTube:www.youtube.com/kimiliucharmhigh

NOTA: Esta máquina de seleção e local tudo em um é completa com todos os acessórios necessários e está pronto para usar imediatamente após o recebimento.
