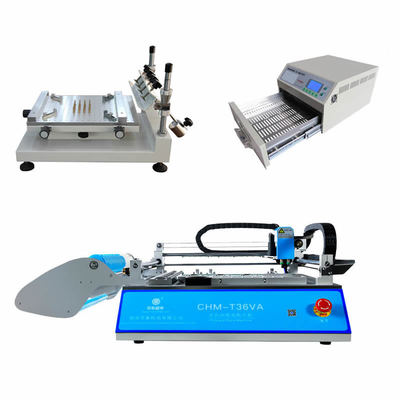

PC Control Desktop CHMT36VA SMT Pick and Place Machine 29 Alimentadores 2 Cabeças Modelo clássico
Características fundamentais
- Câmaras de visão dupla para colocação precisa de IC
- Certificado CE com interface em língua inglesa
- Fonte de alimentação compatível 220V/110V
- Controle de PC compatível com Windows 7/10
Especificações técnicas
| Atributo |
Valor |
| Alimentação por fita |
1 a 29 peças |
| Cabeça de colocação |
2 cabeças |
| Velocidade |
Visão: 2800cph |
| Precisão |
0.025 mm |
| Requer PC externo |
Sim, com sistema Windows 7/10 |
| Tamanho do PCB |
10*10mm~355mm ((L) *355mm ((W) |
| Viagem no eixo XYZ |
400 mm ((X) * 460 mm ((Y) * 15 mm ((Z) |
| Componente mais elevado |
5 mm |
Descrição do produto
A máquina de seleção e colocação SMT CHMT36VA é ideal para produção de baixo volume e alta mistura de projetos baseados em 0402 e 0603.Possui câmeras de visão dupla para colocação precisa de componentes e aceita arquivos Eagle BRD para reduzir drasticamente o tempo de instalação.
Vídeos de trabalho
Especificações pormenorizadas
Modelo:CHM-T36VA
Área de PCB:10 mm*10 mm - 355 mm*355 mm
Eixo X e Y Viagem:420*460 mm
Faixa de movimento do eixo Z:15 mm
Cabeças de colocação:2pcs
Alimentação:8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs, Caixa IC frontal em grande escala=14pcs, Caixa IC personalizada
Sistema de visão:Câmaras duplas (câmaras para cima e para baixo)
Velocidade de montagem:4000cph (visão desligada); 2800cph (visão ligada)
Precisão de montagem:± 0,025 mm
Acessórios padrão
- Máquina de recolha e colocação CHMT36VA 1
- Nozes Juki total 4pcs (503, 504, 505, tamanho 506)
- Controlador USB 8G 1 (incluído no software)
- Cordão de alimentação 1
- Agulha de puxar 2
- Solenoide para agulha de tração 1
- Posicionamento da câmara ajustar quadro preto 1
- Chave hexadecimal 6
- Pinças 1
- Pincel 1
- Caneta para ecrã táctil 1
- Instalação para a bandeja IC 4
- Gordura 1
- Manual de utilização em inglês 1
Aplicações
Eletrodomésticos, eletrónica automóvel, indústria energética, indústria LED, segurança, instrumentos e medidores, comunicações, controlo inteligente, Internet das Coisas (IoT) e indústrias militares.

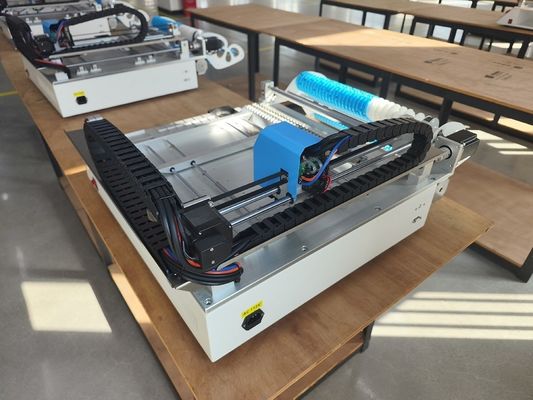

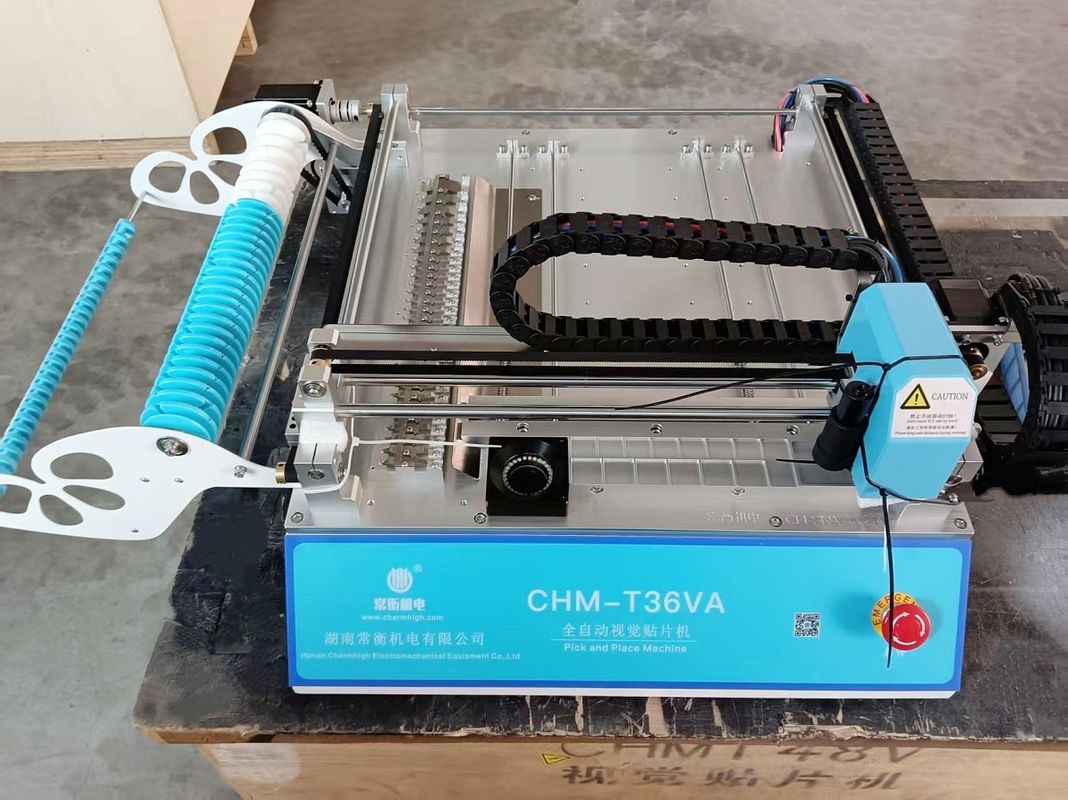

Imagens do produto
Serviço e garantia
Garantia de 1 ano a partir da data de compra com serviço vitalício. Cada máquina é 100% testada antes do envio. Fornecemos peças sobressalentes, Q / A online, suporte de solução de problemas e aconselhamento técnico.
Apoio técnico
Kimi Liu
Telefone móvel/WhatsApp: 0086 135 106 75756
Email:kimi@charmhigh-tech.com
YouTube:www.youtube.com/kimiLiuCharmhigh
