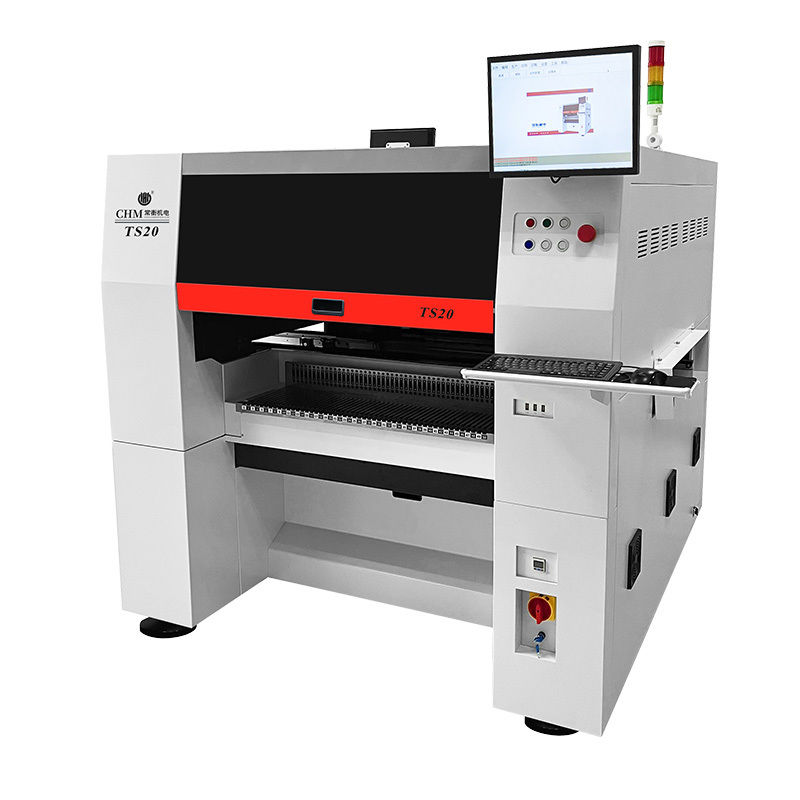

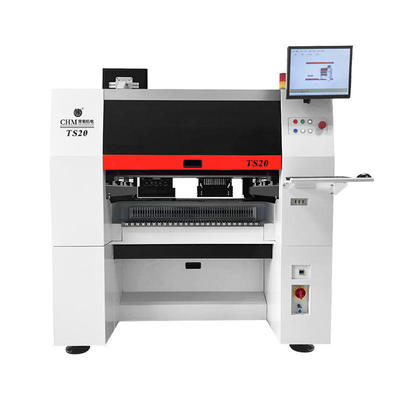

Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla

Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla
Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla

Imagem Grande :  Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla

Detalhes do produto:
Place of Origin: China
Marca: Charmhigh
Certificação: CE
Model Number: TS20 (20 heads + 100 feeders)
Condições de Pagamento e Envio:
Minimum Order Quantity: 1
Preço: $56,800
Packaging Details: plywood case
Delivery Time: 6-8 working days
Payment Terms: T/T,Western Union
Supply Ability: 50 per month
Contato

Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla

descrição
Dimension: 1600(L)x1688(W)x1560(H) Heads: 20-head (10-head* 2 arms) ; with 31-hole nozzle library
PCB size: Single-track conveyor: 600*50-450mm; Dual-track conveyor: 600*50-250mm Speed: 82000cph (optimal)
Feeder: Support 100pcs NXT electric feeders Mounting accuracy: (XY)±40μm CPK≥1.0
Component: 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. Net weight: 2000kg
Camera: Flying camera: 10pcs*2 arms (component size 16*16mm); Mark camera: 2pcs*2 arms PCB delivery: 3 pieces auto delivery with rails, width can be adjusted by software
Power supply: AC380V (50Hz, 3 phase) 6KW Highest component: 12mm
Destacar:

Máquina de pick and place SMT de 20 cabeças

,

Máquina de colocação SMT de alta velocidade 27800cph

,

Máquina de pick and place PCB de 450mm

TS20 Máquina automática SMT de recolha e colocação de 20 cabeças
Máquinas de produção de electrónica de alta velocidade e alta precisão
Este montador de chips avançado para montagem de PCB possui integração de software inteligente e total compatibilidade em linha para grandes linhas de produção SMT.
Características fundamentais
  • Sistema de compensação térmica para um desempenho constante
  • Faixa de montagem: 01005 (mínimo) a 16 mm*16 mm (máximo)
  • Bomba de vácuo incorporada para manuseio fiável de componentes
  • Troca automática de bocal com biblioteca de 31 conjuntos de bocal

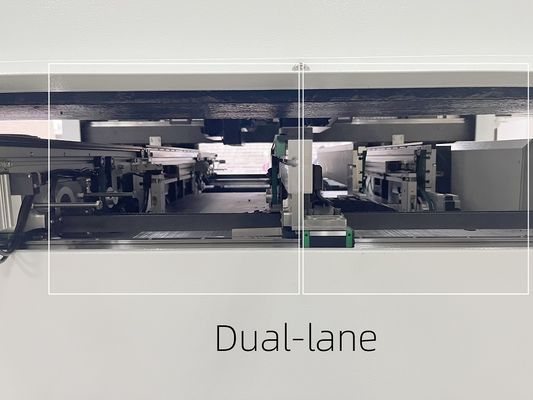

  • Transportador de transporte de duas faixas para uma produção eficiente

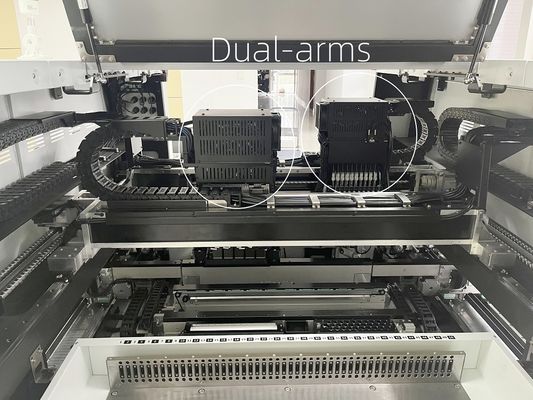

  • 10 cabeças * 2 portões (braços dianteiros e traseiros)
  • Capacidade da pilha de alimentação de 100 NXT de 8 mm
  • Fundido integral de pórtico no eixo Y para maior estabilidade
Especificações técnicas
Parâmetro Especificações
Dimensões 1600 mm ((L) * 1688 mm ((W) * 1560 mm ((H)
Peso 2000 kg
Fornecimento de energia AC380V (50Hz, três fases), 6kW
Velocidade de montagem 82,000 CPH (ótimo)
A precisão está aumentando (XY) ± 40 μm CPK≥1.0
Manipulação de PCB O motor deve ser equipado com um sistema de transmissão elétrica.
O motor deve ser equipado com um sistema de tração elétrica com um sistema de tração elétrica de alta tensão.
Tipos de componentes Resistores, condensadores, diodos, SOT, SOP, QFP, QFN, BGA, etc.
Sistema de visão Câmara de voo*10*2 pórtico, câmara de marcação*2*2 pórtico
Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla 0 Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla 1

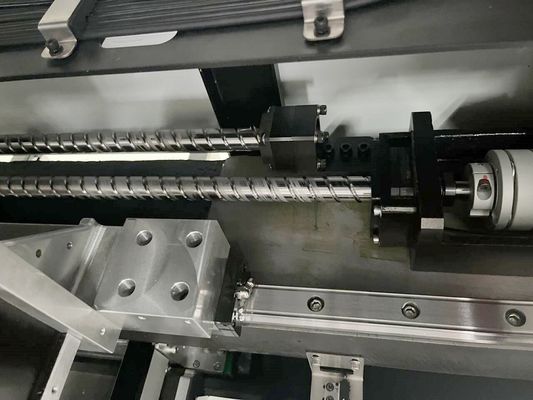

Construções industriais
As nossas máquinas das séries TM06, TM08, TS10 e TS20 dispõem de plataformas de rectificação de nível industrial com fundição integral no eixo Y, garantindo uma operação estável e fiável em condições de trabalho de alta velocidade.
Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla 2 Máquina de Pick and Place SMT TS20 de 20 cabeças, Montadora de alta velocidade com trilha dupla 3
Garantia e suporte
A máquina completa inclui uma garantia de 1 ano a partir da data de compra com suporte de serviço vitalício.
Apoio técnico:
Kimi's Mobile/WhatsApp: +86 135 106 75756
Email: kimi@charmhigh-tech.com
Para informações adicionais ou requisitos personalizados, entre em contato com a nossa equipa para assistência imediata.

etiqueta:

SMT conduziu a máquina da picareta e do lugar,

Picareta do tampo da mesa e máquina do lugar,

Picareta da montagem e máquina de superfície do lugar
