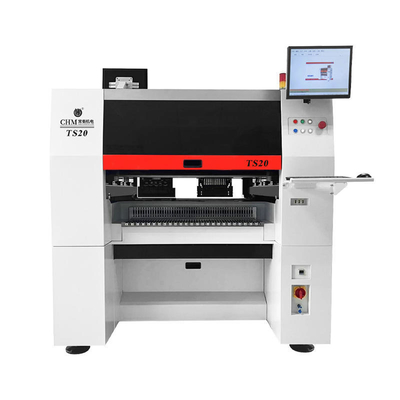

20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly

20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly
20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly 20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly 20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly 20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly

Imagem Grande :  20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly

Detalhes do produto:
Lugar de origem: China
Marca: Charmhigh
Certificação: CE
Número do modelo: TS20 (20 cabeças + 100 alimentadores)
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: $56,800
Detalhes da embalagem: Caso de compensado
Tempo de entrega: 6-8 dias úteis
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 50 por mês
Contato

20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly

descrição
Dimensão: 1600 (L) x1688 (w) x1560 (h) Cabeças: 20 de cabeça (10 de cabeça* 2 braços); com biblioteca de bocais de 31 buracos
Tamanho da PCB: Transportador de faixa única: 600*50-450mm; Transportador de faixa dupla: 600*50-250mm Velocidade: 82000cph (ideal)
Alimentador: Suporte a 100pcs NXT Alimentadores elétricos Precisão de montagem: (XY) ± 40μM CPK≥1.0
Componente: 01005, 0201.0402, -5050, SOP/QFP/QFN/BGA/LED .. Peso líquido: 2000kg
Câmera: Câmera voadora: 10pcs*2 braços (tamanho do componente 16*16 mm); Mark Câmera: 2pcs*2 braços Entrega de PCB: Entrega automática de 3 peças com trilhos, a largura pode ser ajustada por software
Fonte de energia: AC380V (50Hz, 3 fase) 6kW Componente mais alto: 12mm
Destacar:

Máquina de pick and place SMT de 20 cabeças

,

Máquina de montagem de PCB de braço duplo

,

Máquina de colocação de alta velocidade TS20

Dual-arm Dual-lane alta velocidade alta precisão 20 cabeças SMT Pick and Place Machine TS20

Software inteligente Linha de produção SMT Full In-line Large


1Introdução

Dobrem os braços, dobrem as faixas, dobrem a potência.
Este TS20 adopta a estrutura integrada de máquinas de precisão e utiliza resultados de investigação e desenvolvimento independentes da Charmhigh.
Tem as características de alta precisão, alta estabilidade, funções completas e uso conveniente.
Desbloqueia uma produtividade incomparável com a nossa avançada tecnologia de braço duplo operando em duas pistas independentes.
Experimente precisão em velocidade e obtenha um retorno superior do investimento.
O TS20 foi construído para dominar os desafios da produção SMT de grande volume.

2Características da máquina
1- Compensação térmica
2. Distância de montagem: mínimo: 01005/máximo:16 mm ((L) × 16 mm ((W)
3. Bomba de vácuo incorporada
4. Troca automática de bocal ((31 conjuntos biblioteca de bocal)
5Transportador de transporte de duas faixas
6. 10 cabeças * 2 portões (braços dianteiros e traseiros)
7. 100 pilas de alimentação NXT8mm
8. Fusão integral do pórtico no eixo Y
Para mais características da máquina, consulte o nosso gerente de conta


Vídeo de trabalho TS20:
https://www.youtube.com/watch?v=Z94UJfxZoao


Parâmetros TS20:

Dimensões
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H)
Peso
2000 kg
Fornecimento de energia
AC380V (50Hz, três fases), 6kW
Fornecimento de ar
0.5MPa ~ 0,7MPa
Gerar vácuo
Bomba de vácuo incorporada
Quantidade de cabeças de montagem
10 cabeças * 2 pórticos (braços dianteiros e traseiros)
Velocidade de montagem
82000cph (ótimo)
A precisão está aumentando
(XY) ± 40 μm CPK≥1.0
Altura de montagem
≤ 12 mm
Tipo de montagem
Resistores e capacitores: resistores, diodos cilíndricos, capacitores de alumínio, SOT, SOP, QFP, QFN, BGA, etc.
Distância de montagem
O mínimo: 01005

O máximo: 16 mm ((L) × 16 mm ((W)
Espessura do PCB
0.6 mm~3.5 mm
Tamanho do PCB
A partir do momento em que o veículo estiver em circulação, o veículo deve ser equipado com um sistema de tração elétrica.

O número de veículos deve ser igual ou superior a:
Transporte de PCB
Transportador de transporte de duas faixas
Alteração do bico
Troca automática de bocal (31 buracos de biblioteca de bocal* 2 pórticos)
Sistema de controlo
Computador industrial incorporado (Windows 7)
equipado com monitor*2, teclado e mouse
Sistema de accionamento
Eixo X&Y acionado por servomotores Panasonic A6 (eixo Y por quatro motores); adotando aceleração e desaceleração flexíveis em curva S
Sistema de transmissão
Eixo X&Y adotando parafuso de terra THK e guia linear mutante THK
(Eixo Y com quatro parafusos)
Sistema de alimentação
100 pilhas de alimentação padrão NXT de 8 mm
(também adequado para alimentação por vibração)
Sistema de visão
Câmara de voo × 10*2 pórtico (tamanho do componente aplicável: 16 mm × 16 mm);
Câmara de marcação × 2*2 pórtico


20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly 0

20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly 1


"Técnicas de detecção" para a detecção de partículas de partículas de partículas de partículas.0, alta velocidade de alta produção 82000 CPH

20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly 2

20 cabeças Dual-braço Dual-lane Alta Velocidade TS20 Automática SMT Pick and Place Machine PCB Assembly 3


Serviço e garantia:

A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.

Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.

Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.


Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.

Apoio técnico:

Kimi Liu: Mob/ WhatsApp: +86 135 106 75756

E-mail:kimi@charmhigh-tech.com

Encontra-nos emYouTubehttps://www.youtube.com/@KimiLiuCharmhigh/videos

Se quiser mais informações, contacte-nos por e-mail.

Responderemos à primeira vez.
