Máquina de seleção e colocação de 4 cabeças de alta qualidade CHM-551P

Máquina de seleção e colocação de 4 cabeças de alta qualidade CHM-551P
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Máquina de seleção e colocação de 4 cabeças de alta qualidade CHM-551P Máquina de seleção e colocação de 4 cabeças de alta qualidade CHM-551P Máquina de seleção e colocação de 4 cabeças de alta qualidade CHM-551P Máquina de seleção e colocação de 4 cabeças de alta qualidade CHM-551P Máquina de seleção e colocação de 4 cabeças de alta qualidade CHM-551P

Imagem Grande :  Máquina de seleção e colocação de 4 cabeças de alta qualidade CHM-551P

Detalhes do produto:
Lugar de origem: China
Marca: Charmhigh
Certificação: CE
Número do modelo: CHM-551P
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: $9000
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 2-5 dias
Termos de pagamento: T/T, União Ocidental
Habilidade da fonte: 50 por mês
Contato

Máquina de seleção e colocação de 4 cabeças de alta qualidade CHM-551P

descrição
Alimentador: alimentadores de 50pcs Yamaha (alimentador pneumático & elétrico) Sistema Operacional: Windows (vem com o rato do PC e do teclado)
Calibração de fé: O automóvel calibra o ponto de Mark Precisão de montagem: (XY) ±0,06 mm CPK≥1.0
Altura do componente: 12mm Dimensão: 1050 mm ((L) x 1050 mm ((W) x 885 mm ((H)
BOCAL: Mudança automática de bocal com biblioteca de bocas de 13pcs Tamanho máximo de PCB: 350mm (L) x270mm (W) (padrão); 600mm (L) x350mm (W) (opcional)
Peso líquido: 200kg Velocidade de montagem: 11500CPH ((ótimo); IPC9850:8850cph

Máquina Pick and Place de última geração com 4 cabeças CHM-551P Prototipagem de precisão
Visão geral do produto

A CHM-551P é uma máquina de seleção e colocação SMT de 4 cabeças de última geração, projetada para montagem SMT de alta precisão na fabricação de eletrônicos e aplicações de P&D. Construída com uma estrutura de ferro fundido resistente, esta máquina de nível industrial oferece estabilidade estrutural superior, vibração reduzida e precisão e velocidade de posicionamento significativamente melhoradas.

Principais recursos
  • Teste de suporte CPK
  • Troca automática de bicos (biblioteca de 13 conjuntos de bicos)
  • Compensação Térmica
  • Transporte automático
  • Velocidade ideal: 14.400 CPH
  • Construção em ferro fundido
Aplicativos
  • Montagem de PCB de lote pequeno a médio
  • Fabricação de fitas e lâmpadas LED
  • Fabricação por contrato de eletrônicos (EMS)
  • Prototipagem de P&D
  • Instituições educacionais
  • Crescentes linhas de produção SMT
Especificações Técnicas
Dimensões 1020 mm (C) x 1180 mm (L) x 1450 mm (A)
Peso 556kg
Fonte de energia AC220V (50Hz, monofásico) 1,5kw (potência média 350w)
Fornecimento de ar 0,5MPa ~0,7MPa
Geração de Vácuo Bomba de vácuo embutida
Quantidade de cabeça de montagem 4 cabeças
Velocidade de montagem 14.400 CPH (ideal)
Precisão de montagem (XY)±0,035mm; CPK≥1,0
Altura do Componente 12mm
Tipo de componente 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. (resistor/capacitor/diodo/triodo/LED/IC, etc.) 0201 para componente maior tamanho 30*30mm
Espessura da PCB 0,6 mm ~ 3,5 mm
Tamanho da placa de circuito impresso 350mm(C)x270mm(L) (Padrão); 600mm(C)x350mm(L) (Opcional)
Troca de bico Troca automática de bicos (biblioteca de bicos com 13 furos)
Sistema de controle Sistema Linux, equipado com monitor, teclado e mouse
Sistema de acionamento Eixo X&Y acionado por servomotores; adotando aceleração e desaceleração flexível da curva S
Sistema de Transmissão Fuso de esfera + guia linear
Sistema de alimentação 50 pilhas de alimentadores pneumáticos/elétricos padrão Yamaha de 8 mm (também adequadas para bandeja IC e alimentador de bastão)
Sistema de visão Câmera instantânea x4 (tamanho do componente aplicável: 14 mm × 14 mm); Câmera ICx1 (tamanho do componente aplicável: 30mm×30mm); Marcar câmerax2

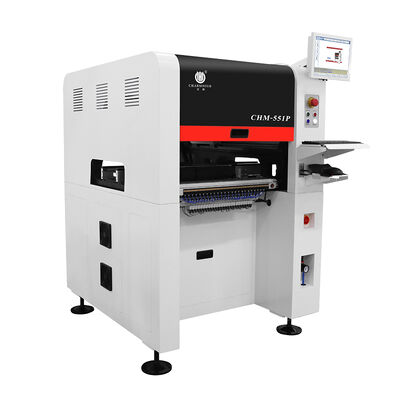

Visão geral da máquina
CHM-551P Pick and Place Machine

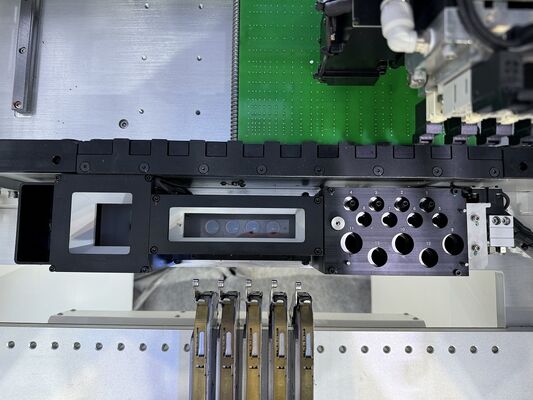

Compatibilidade do alimentador

Funciona com alimentadores pneumáticos e alimentadores elétricos Yamaha padrão universal (adquiridos separadamente):

  • Alimentador elétrico de 8mm/12mm/16mm/24mm/32mm/44mm
  • Alimentador pneumático de 8x4mm/12mm/16mm/24mm/32mm/44mm
  • Alimentador de vibração
Feeder compatibility options

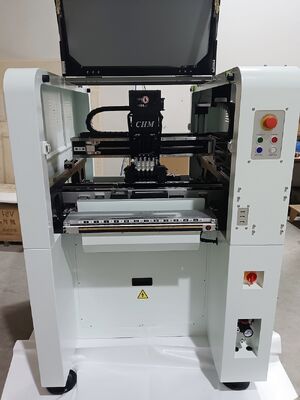

Instalação do cliente
Customer site installation

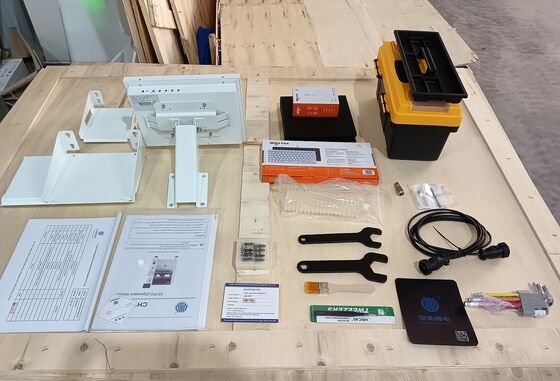

Lista de peças
Máquina de escolher e colocar 1 Pinça 1
Bicos 8 Chave hexagonal interna 1
Caixa de ferramentas 1 Óleo lubrificante 1
Cartão de garantia 1 Filtro 4
Manual do usuário 1 Conector rápido 1
Relatório de teste 1 Tapete de rato 1
Escovar 1 Cabo de alimentação 1
Parts and accessories included
Por que escolher o CHM-551P atualizado?

Com sua construção em ferro fundido, design vertical que economiza espaço e precisão aprimorada, o CHM-551P oferece desempenho de posicionamento SMT de nível industrial a um preço competitivo. Prazo de entrega de 2 a 4 dias com disponibilidade em estoque.

Notas importantes

A máquina pick and place vem completa com todos os acessórios incluídos na embalagem, máquina pronta para uso!

A única coisa que você precisa preparar é um compressor de ar externo (fornecendo ar para alimentadores pneumáticos).

Por favor, compre esta máquina com confiança.

Serviço e garantia

A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.

Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.

Fornecemos perguntas e respostas on-line, suporte para solução de problemas e serviço de aconselhamento técnico.

Oferecemos serviço pós-venda individual.Cada máquina 100% testada bem antes do envio.

Suporte Técnico
Celular/WhatsApp de Kimi:+86 135 106 75756
E-mail:kimi@charmhigh-tech.com
YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos
Se quiser saber mais informações, entre em contato conosco por e-mail. Responderemos a você na primeira vez.
