Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa

Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa
Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa

Imagem Grande :  Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa

Detalhes do produto:
Place of Origin: China
Marca: Charmhigh
Certificação: CE
Model Number: CHMT36VA
Documento: CHMT36VA.pdf
Condições de Pagamento e Envio:
Minimum Order Quantity: 1pcs
Preço: $3300 inclduding shipping DHL
Packaging Details: Packed in 5cm EPE foam firstly, and then reinforced with wooden case for outer packing
Delivery Time: 2-3 working days after received your payment
Termos de pagamento: T/T, Western Union, MoneyGram
Habilidade da fonte: 100 pcs por mês

Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa

descrição
Posição: Posicionamento da câmara de visão dupla Tamanho da máquina: L 855mm*W 535mm*H 335mm
Área do PWB: 10 mm*10 mm~355 mm*355 mm Precisão de trabalho: ± 0,025 mm
Velocidade de montagem: 2800cph (visão ligada) ; 4000cph (visão desligada)
Destacar:

Picareta do tampo da mesa de CHMT36VA e máquina do lugar

,

Equipamento da colocação de Smt do tampo da mesa

,

Picareta de CHMT36VA SMD e máquina do lugar

29 Alimentação 2 cabeças Câmara de visão CHMT36VA (controle externo do PC)

Máquina de selecção e colocação SMT, produção em pequenos lotes, prototipagem

SMD Surface Mounting Versão inglesa 110v 220V CE aprovada


Vídeo de trabalho:

CHMT36VA vídeo de trabalho da Itália:
Não, não, não, não.

CHMT36VA Colocação do LED - vídeo de produção:
Não, não, não, não.


Descrição:

O CHMT36VA é uma máquina de seleção e colocação de desktop baseada em visão que precisa conectar um PC externo com o sistema Windows 7.Esta pequena máquina de plataforma vem com sistema de visão avançada, controle de circuito fechado, 29 pilhas de material, software de alta precisão e fácil operação, compatível com todos os tipos de componentes 0402-5050, SOP, QFN, TQFP...muito adequado para os construtores de protótipos, amadores, desenvolvedores, e grupos de desenvolvimento e produção de pequenos lotes, você só precisa preparar um computador que tem porta USB.


Compre-o no nossoLoja onlinecom o preço mais baixo directamente:

Alimentação de vibração CHMT36VA+: https://www.charmhigh-smt.com/sale-460189-dhl-free-shipping-chmt36va-vibração-feeder-desktop-smt-pick-and-place-machine-vision-cameras-closed-loop-control-0402-5050-sop-qf.htm


Parâmetro principal

Modelo CHM-T36VA
Área de PCB 10 mm*10 mm - 355 mm*355 mm
Eixo X Y Viagem 420*460 mm
Faixa de movimento do eixo Z 15 mm
Cabeças de colocação 2pcs
Alimentação

8mm = 22pcs, 12mm = 4pcs, 16mm = 2pcs, 24mm = 1pcs,

Caixa de IC frontal=14 unidades, Caixa de IC definida pelo utilizador

Sistema de visão Câmaras duplas (câmaras para cima e para baixo)
Acionamento Sistema de comando de circuito fechado passo servo drive, certifique-se de nunca perder passo
Detecção automática de retorno no eixo Z Sim, evitar que os bicos se quebrem
Auto-retorno do pin de puxa - Sim, sim.
Fugas do método de detecção de material Detecção de vácuo, detecção de visão
Velocidade de montagem 4000cph (visão desligada); 2800cph (visão ligada)
Precisão de montagem ± 0,025 mm
Componentes 0402-5050,SOP,QFN, ((largura da fita: 8MM,12MM,16MM,24MM)
Dimensão da máquina L 960 mm * W 705 mm * H 335 mm
Bomba de vácuo -92KPA (2pcs, embutidos, tipo mudo)
Fonte de ar externa Não é necessário (máquina de construção em bomba de vácuo mudo 2pcs)
PC externo Sim (software compatível com o Windows7)
Voltagem 220V (110V),50Hz
Software compatível Altium designer, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS... etc.
Peso bruto 70 kg / 107*78*50cm / 0,41m3


Indústria de aplicações:
Indústria dos aparelhos domésticos, Indústria da eletrónica automóvel, Indústria energética, Indústria LED, segurança, Indústria de instrumentos e contadores, Indústria das comunicações, Indústria de controlo inteligente,Indústria da Internet das Coisas (IoT) e indústria militar, etc.

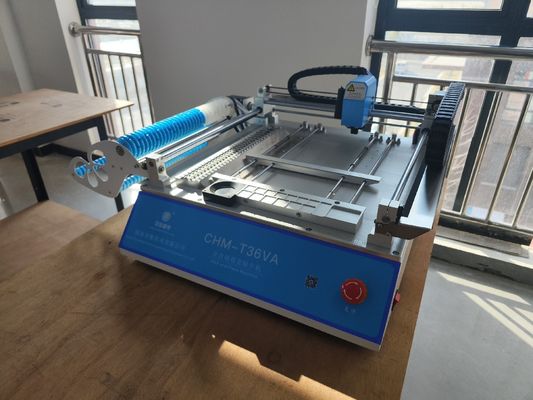

CHMT36VA Com alimentador de vibração instalado:


Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa 0

Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa 1

Picareta de CHMT36VA SMD e máquina do lugar, alimentador da vibração do equipamento da colocação de Smt do tampo da mesa 2

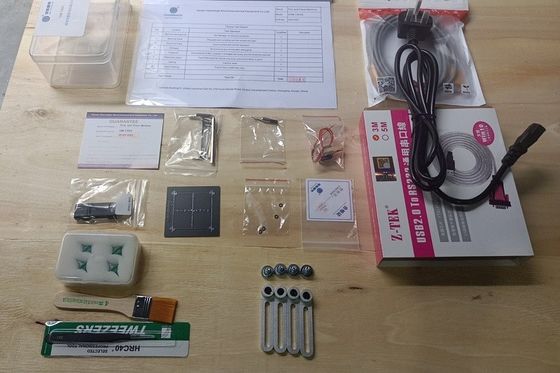

Acessórios padrão para CHMT36VA:

1) SMT Desktop Pick and Place Machine CHMT36VA*1

2) Bocal Juki: Totalmente 4pcs (503, 504, 505, tamanho 506)
3) 8G flash USB 1
4) Cabo de alimentação: 1
5) Pins de puxa: 2
6) Bobina para pin de tração:1
7) Gordura: 1
8) Chave hexadecimal: 6
9) Pinças: 1
10) Pincel: 1
11) Manual do utilizador em inglês: 1

12) Alimentação por vibração: 1


Garantia:

A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço ao longo da vida
A Comissão considera que a Comissão não pode, por si só, dar qualquer suporte ao mercado interno.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecer um serviço pós-venda individual.Todas as máquinas são 100% testadas antes de serem enviadas.
