Esta máquina é compacta e adorável, mas incrivelmente poderosa.
Design estreitoMáquina de selecção e colocação SMT de módulo TC06 de alta precisão6 cabeças 50 alimentadores, apoio 01005CPK> 1.0

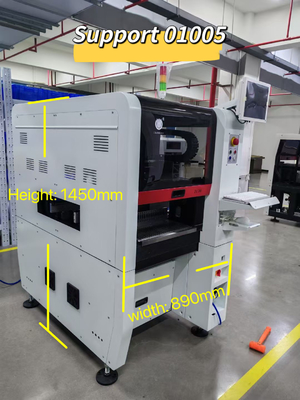

89 cm de largura, adequado para a maioria das portas de escritório e elevadores!

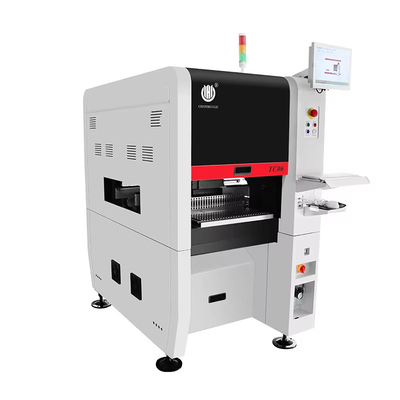

Parâmetros do TC06 Charmhigh:
| Dimensões |
890 mm ((L) x 1450 mm ((W) x 1500 mm ((H)
|
| Peso |
900 kg |
| Fornecimento de energia |
AC220V (50Hz, monofase), 3kW |
| Fornecimento de ar |
0.5MPa ~ 0,7MPa |
| Gerar vácuo |
Bomba de vácuo incorporada |
| Quantidade de cabeças de montagem |
6 |
| Velocidade de montagem |
27800cph (ótimo) |
| A precisão está aumentando |
(xy) + 30 μm,CPK≥1.0 |
| Altura do componente |
≤ 12 mm |
|
Tipo de componente e gama de componentes
|
- Exclusão de condensadores de resistor, diodo cilíndrico, alumínio
condensador, SOT, SOP, QFP, QFN, BGA, etc.
- Tamanho de polegada.01005 a 36*36 mm, e componentes de montagem maiores
|
| Espessura do PCB |
0.6 mm~3.5 mm |
| Tamanho do PCB |
350 mm ((L) x 300 mm ((W) |
| Transporte de PCB |
3-section-rail automatic conveying, dispositivo de apoio PCB |
| Alteração do bico |
Troca automática de bocal (biblioteca de bocal de 19 buracos) |
| Sistema de controlo |
Computador industrial integrado (sistema Windows)
equipado com monitor, teclado e mouse |
| Sistema de accionamento |
eixo X&Y acionado porServomotores da Panasonic
|
| Sistema de transmissão |
Parafusos de aterragem + guias lineares |
| Sistema de alimentação |
50 NXT 8 mm de alimentação padrão
(também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmara de voo x 6 (tamanho do componente aplicável: 16 mmx16 mm);
Câmara de circuito integrado x 1 (tamanho do componente aplicável: 36 mmx36 mm);
Câmera de marcação x 2 |
1Número de modelo: TC06
2- Charmhigh.
3Configuração principal:Completo automático em linha + entrega automática de PCB + 6 cabeças 50 alimentadores +(xy) + 30 μm,CPK>1.0 + eixo X&Y acionado por servomotor Panasonic + trocador automático de bocal + 9 câmaras + parafuso de aterramento e guias lineares +Compensação térmica + velocidade ideal: 27800CPH
4. Alimentação: Alimentação Fuji Electric (compra separada)
5Área de PCB:350 mm ((L) * 300 mm ((W)
6. Vem com computador e teclado e mouse com sistema Windows
7Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... até a IC máxima de 36*36mm
8Dimensão: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, monofase)
9Tempo de execução: 5-7 dias úteis
10Entrega: por mar / recolha da nossa fábrica diretamente / envio para o armazém da China
11Método de pagamento: transferência bancária (T/T)
12Embalagem: caixa de compensado
Charmhigh canal do YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 vídeo de trabalho, montado 01005:https://www.youtube.com/watch?v=jmGMTdvt9FY
Lista de partes:
| Ponto |
Quantidade |
Ponto |
Quantidade |
| TC06 Máquina de recolha e colocação |
1 |
Óleo lubrificante |
1 |
| Nozles |
8 |
Filtro |
4 |
| Caixa de ferramentas |
1 |
Conector rápido |
1 |
| Cartão de garantia |
1 |
Mouse Pad |
2 |
| Manual do utilizador |
1 |
Cabo de alimentação |
2 |
| Relatório de ensaio |
1 |
Teclado |
1 |
| Pincel |
1 |
Mouse Pad |
1 |
| Pinça |
1 |
LCD |
1 |

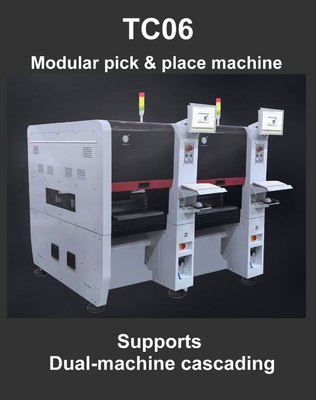

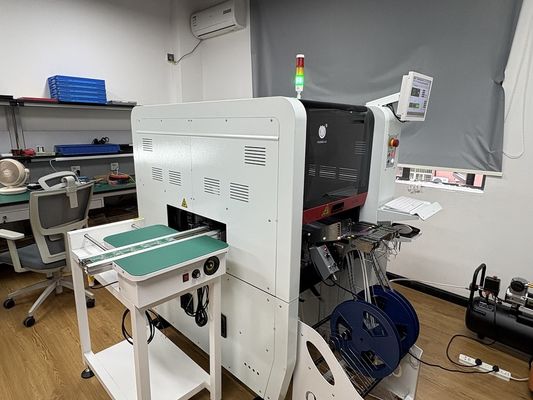

Charmhigh TC06, 6 cabeças e 50 alimentadores: (largura 890 mm)
Moldura integrada de ferro fundido, estrutura ultra-resistente de raio-X.
Vantagens do TC06:
- O apoio ao CPK é uma chave importante para a escolha de uma máquina de recolha e colocação, tornando o processo de produção SMT mais estável.
-ANC: Troca automática de bocal, os bocalos podem ser automaticamente alocados de acordo com os componentes, tornando a produção SMT mais inteligente e mais eficiente.
- Cabeça de montagem universal de alta precisão: uma máquina pode satisfazer as necessidades de montagem de vários componentes com elevada estabilidade
- Estrutura de base de ferro fundido, a máquina de pegar e colocar funciona sem problemas a alta velocidade, melhor do que o mármore.
- O eixo X&Y accionado por um servomotor da Panasonic garante a estabilidade e precisão a longo prazo da máquina.
Soluções de pontos dolorosos específicos da máquina: "Mudar os bicos enlouquece a minha equipa"
O trocador automático de bocal lida com 6 tipos em 30 segundos.

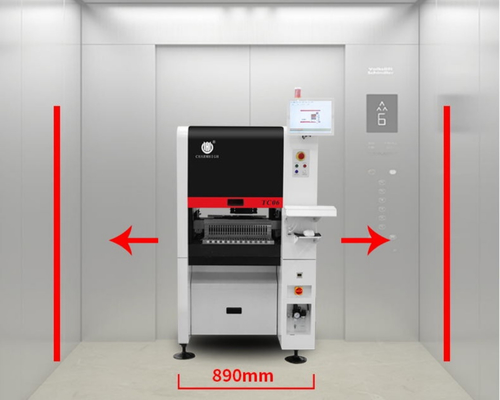

Soluções para pontos de dor específicos da máquina: "O elevador da nossa oficina é demasiado pequeno"
890mm Corpo magro cabe em elevadores padrão ̇ sem desmontagem!
Soluções de pontos dolorosos específicas da máquina:
"O calor do verão arruína a precisão de posicionamento"
A compensação térmica inteligente mantém ± 0,01 mm durante todo o dia.
Soluções de pontos dolorosos específicas da máquina:
"O alinhamento do alimentador consome tempo de produção"
Laser Auto-Calibração ¢ definir 50 alimentadores em 5 minutos.
Soluções de pontos dolorosos específicas da máquina:
"Enquanto os outros tremem, nós ficamos firmes: estabilidade de duplo motor para uma colocação perfeita em alta velocidade".
"Finalmente uma máquina que não vibra com pequenos chips quando faz pedidos apressados".
Soluções de pontos dolorosos específicas da máquina:"A instalação de novos componentes leva horas"
Biblioteca pré-carregada de Componentes Comuns - arrastar e soltar para iniciar.
Soluções de pontos dolorosos específicas da máquina:O tempo de inatividade da máquina mata os nossos prazos"
O TC06 funciona como três máquinas com fiabilidade 24 horas por dia.
Soluções de pontos dolorosos específicas da máquina:"O treino de novos operadores leva meses"
Interface simples ∙ qualquer um pode executá-lo em 1 hora.
Recomendação da linha de produção SMT:
Exemplos de montagem:
Fornecimento directo da fábrica Charmhigh:
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Oferecemos um a um serviço pós-venda.Todas as máquinas foram 100% testadas antes de serem enviadas.
