Suporte de alta precisão 0201 CPK≥1.0 Transportador de PCB totalmente automático
Máquina de pick and place SMT de mesa CHM-650 com 4 cabeças pequenas e 50 alimentadores
Troca automática de bicos, espaço economizado, CE aprovado
Descrição:

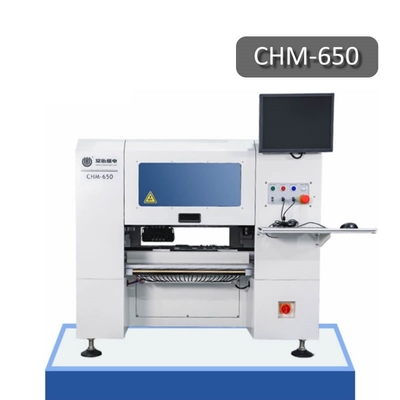

A Charmhigh CHM-650 é uma máquina de pick and place SMT totalmente automática de última geração, projetada para a colocação de componentes de alta precisão, mas com espaço economizado. Ideal para manufatura de pequena a média escala, este modelo combina sistemas de visão avançados, design modular e controles fáceis de usar para otimizar seu fluxo de trabalho de produção.
A Máquina de Pick and Place CHM-650 é caracterizada por 50 pilhas de alimentadores, 4 cabeças capazes de rotação de 360 graus, suporte para alimentadores pneumáticos Yamaha, alimentadores de bastão com componentes tubulares, correção automática para pegar componentes, operação integrada com computador industrial embutido.
| Especificações da CHM-650 |
| Dimensões |
1280mm(C)x1190mm(L)x1050mm(A) |
| Peso líquido |
310kg |
| EnergiaFornecimento |
AC220V (50Hz, 1 fase), 2.1kW |
| Fornecimento de ar |
0.5MPa ~ 0.7MPa |
| Geração de vácuo |
Gerador de vácuo |
| Cabeça de montagem |
4 cabeças |
| Velocidade de montagem |
9000cph (ideal) |
| Precisão de montagem |
(XY) ±0.05mm; CPK≥1.0 |
| Precisão de controle |
5μm |
| Altura do componente |
12mm |
| Tipo de componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistor/capacitor/diodo/triodo/LED/IC, etc.)
|
| Espessura da PCB |
0.6mm~3.5mm |
| Tamanho da PCB |
400mm(C)x350mm(L) |
| Transporte de PCB |
Transporte automático de 3 seções |
| Troca de bicos |
Troca automática de bicos (biblioteca de bicos de 19 furos) |
| Sistema de controle |
Computador industrial embutido (sistema Windows)
equipado com monitor, teclado e mouse
|
| Sistema de acionamento |
Eixo X&Y acionado por servomotores; adotando aceleração e desaceleração de curva S flexível |
| Sistema de transmissão |
Parafuso de esfera + guia linear |
| Sistema de alimentação |
50 ranhuras de alimentador pneumático/elétrico padrão Yamaha de 8mm
(também adequado para bandeja de IC e alimentador de bastão)
|
| Sistema de visão |
Câmera de instantâneo x4 (tamanho do componente aplicável: 16mmx16mm);
Câmera IC x1 (tamanho do componente aplicável: 36mmx36mm);
Câmera de marca x2
|
Principais características da CHM-650:
1. Número do modelo: CHM-650
2. Marca: Charmhigh
3. Configuração principal: Tipo de mesa + entrega automática de PCB + 4 cabeças 50 alimentadores + servomotor Panasonic + trocador automático de bicos + parafuso de esfera + trilho de guia linear + 7 câmeras + novo software inteligente
4. Alimentador: 2 opções: alimentador elétrico Yamaha / alimentador pneumático (alimentadores comprados separadamente)
5. Área máxima da PCB: 400*350mm; Altura máxima do componente: 12mm
6. Vem com computador, teclado e mouse com sistema Windows
7. Componente: 0201, 0402-5050, SOP, QFN, TQFP, BGA... etc.
8. Dimensão: 1280(C)*1190(L)*1050(A)mm, AC220V(50Hz)
9. Prazo de entrega: 7-10 dias úteis
10. Entrega: por DHL/ por via aérea / por mar / retirada em nossa fábrica diretamente / envio para o armazém da China
11. Método de pagamento: transferência bancária (T/T)

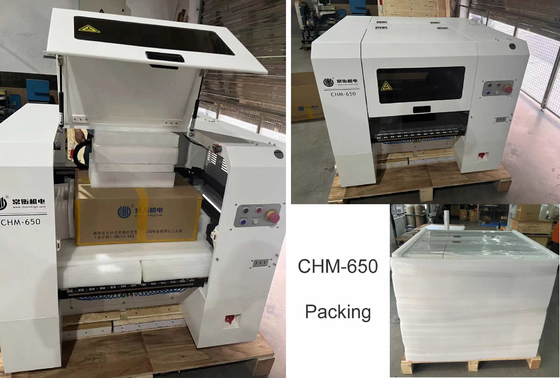

12. Embalagem: caixa de madeira compensada
Vídeo de trabalho no YouTube:
CHM-650 montando 0201 0402 TQFP 128 pinos:
https://youtu.be/PdjjR7lc56Q
Montagem mista CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Vídeo de trabalho da CHM-650 de um cliente búlgaro:
https://www.youtube.com/watch?v=50mu2rlPrrc
Foto real do robô de pick and place CHM-650 com 4 cabeças na fábrica:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
Cada lado com 25 alimentadores, totalizando 50 alimentadores de fita suportados: (Alimentador elétrico Yamaha + pneumático ambos adequados)
Alimentador de 8/12/16/24/32mm, alimentador de bastão, bandeja de IC suportada, compra separadamente.
4 cabeças com bicos Samsung:
CharmHigh, marca chinesa de primeira linha, fabricante confiável.

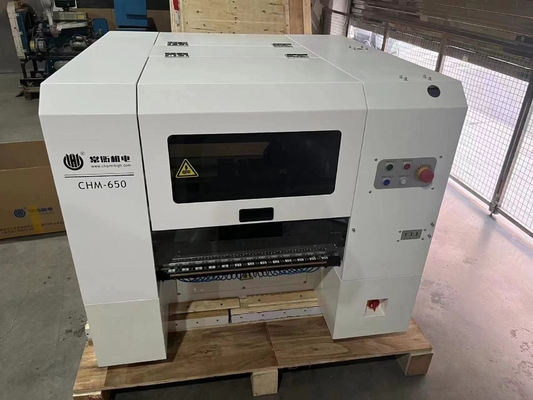

100% Fotos reais: (foto do cliente)
Observação:
A máquina de pick and place é um conjunto completo com todos os acessórios incluídos no pacote, você precisa comprar os alimentadores separadamente e precisa preparar um compressor com tubo de diâmetro externo de 10mm (fornecendo ar para os alimentadores, ANC, batente de PCB...), inserindo o tubo na parte traseira da máquina.
Por favor, compre esta máquina com confiança. Divirta-se com sua máquina de pick and place!
Por que escolher Charmhigh?
1. Design profissional e espaço economizado.
2. Operação fácil de usar, sem necessidade de engenheiro SMT profissional, dispositivo de nível básico
3. Uma máquina - Operação integrada, sem necessidade de bomba extra ou PC ou qualquer instalação de suporte.
4. Custo eficiente, reduza as despesas para possuir uma linha de produção SMT totalmente automática profissional.
5. É muito conveniente trocar a substituição da máquina, fácil de consertar por conta própria.
6. Expresso internacional com serviço porta a porta, entrega em 6-8 dias úteis.
7. Especialmente para pesquisa e desenvolvimento de laboratório, para proteger seu próprio design e patente.
8. Uma máquina equivale a 5 funcionários de soldagem, muito mais eficiente do que o trabalho manual, fácil de gerenciar e economizar custos. Bom para produção em pequenos lotes.
9. Charmhigh é fornecedor de fábrica, todas as peças de nossas máquinas são pesquisadas e fabricadas por nós mesmos. Peças de reposição pós-serviço nunca param.
10. Charmhigh é um fabricante profissional de máquinas SMT Pick and Place desde, primeiro p&p lançado em 2011. Todo o software pesquisado por nós mesmos, forneceu um bom serviço pós-venda.
Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir da data da compra e serviço vitalício.
Sempre fornecemos peças de reposição da máquina, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecemos serviço pós-venda individual.Cada máquina é 100% testada antes do envio.
