Charmhigh 551P SMD Pick and Place Máquina Prototipagem Produção de pequenos lotes CPK≥1.0
Máquina de coleta e colocação SMD Genius 4 cabeças modelo CHM-551P atualizada
Estrutura em ferro fundido de alta precisão com robô de coleta e colocação SMT transportador de PCB automático.
Para produção em pequenos lotes e pesquisa e prototipagem interna
0201, IC de 144 pinos suportado. Suporte ao teste CPK. Montador de chip SMT econômico de última geração com alta estabilidade.
Introdução do produto

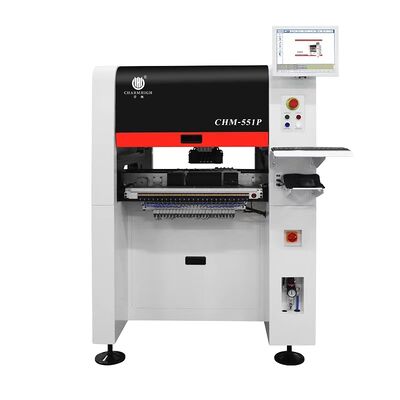

CHM-551P é uma máquina de coleta e colocação SMT automática de uso geral de alta precisão e 4 cabeças com mecanismo de configuração de ponta e excelente desempenho a um preço acessível. Projetada para provas de P&D e produção SMT de pequeno e médio porte, esta máquina oferece recursos de montagem de PCB de nível profissional enquanto recupera rapidamente os custos de investimento. O CHM-551P representa a máquina SMT de melhor orçamento para 2026.
Esta máquina de seleção e colocação SMT de 4 cabeças de última geração foi projetada para montagem SMT de alta precisão, suportando componentes de 0201 a 5050, BGA, IC de 144 pinos, incluindo LEDs, ICs e peças de formatos estranhos. Compatível com alimentadores elétricos e pneumáticos nas larguras de 8mm, 12mm, 16mm, 24mm, 32mm e 44mm.
Construído com uma estrutura de ferro fundido resistente, este modelo atualizado oferece estabilidade estrutural superior, vibração reduzida e precisão e velocidade de posicionamento significativamente melhoradas em comparação com versões anteriores.
Aplicativos
- Montagem de PCB de lote pequeno a médio
- Fabricação de fitas e lâmpadas LED
- Fabricação por contrato de eletrônicos (EMS)
- Prototipagem de P&D
- Instituições educacionais
- Crescentes linhas de produção SMT
Principais recursos
- Teste de suporte CPK
- Troca automática de bicos (biblioteca de 13 conjuntos de bicos)
- Compensação Térmica
- Transporte automático
- Velocidade ideal: 14.400 CPH
- Construção em ferro fundido
Especificações CHM-551P
| Dimensões |
1020 mm (C) x 1180 mm (L) x 1450 mm (A) |
| Peso |
556kg |
| Fonte de energia |
AC220V (50Hz, monofásico) 1,5kw (potência média 350w) |
| Fornecimento de ar |
0,5MPa ~0,7MPa |
| Geração de Vácuo |
Bomba de vácuo embutida |
| Quantidade de cabeça de montagem |
4 cabeças |
| Velocidade de montagem |
14400CPH (ideal) |
| Precisão de montagem |
(XY)±0,035mm; CPK≥1,0 |
| Altura do Componente |
12mm |
| Tipo de componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. (resistor/capacitor/diodo/triodo/LED/IC, etc.) 0201 para componente maior tamanho 30*30mm |
| Espessura da PCB |
0,6 mm ~ 3,5 mm |
| Tamanho da placa de circuito impresso |
350mm(C)x270mm(L) (Padrão); 600mm(C)x350mm(L) (Opcional) |
| Troca de bico |
Troca automática de bicos (biblioteca de bicos com 13 furos) |
| Sistema de controle |
Sistema Linux, equipado com monitor, teclado e mouse |
| Sistema de acionamento |
Eixo X&Y acionado por servomotores; adotando aceleração e desaceleração flexível da curva S |
| Sistema de Transmissão |
Fuso de esfera + guia linear |

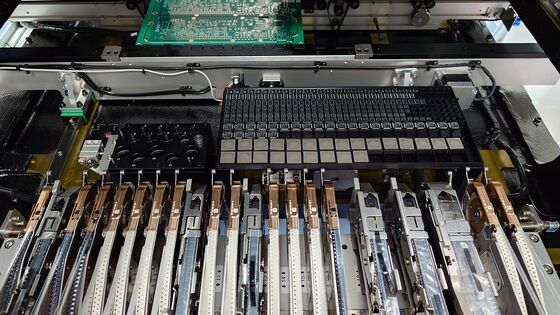

| Sistema de alimentação |
50 pilhas de alimentadores pneumáticos/elétricos padrão Yamaha de 8 mm (também adequadas para bandeja IC e alimentador de bastão) |
| Sistema de visão |
Câmera instantânea x4 (tamanho do componente aplicável: 14 mm * 14 mm); Câmera ICx1 (tamanho do componente aplicável: 30mm*30mm); Marcar câmerax2 |
Compatibilidade do alimentador
Trabalhando com alimentadores pneumáticos e alimentadores elétricos Yamaha padrão universal (adquira separadamente):
As opções incluem:
- Alimentador elétrico de 8mm/12mm/16mm/24mm/32mm/44mm
- Alimentador pneumático de 8x4mm/12mm/16mm/24mm/32mm/44mm
- Alimentador de vibração
Charmhigh SMT, fornecimento de fábrica, pronta entrega.
Charmhigh, marca chinesa de topo.

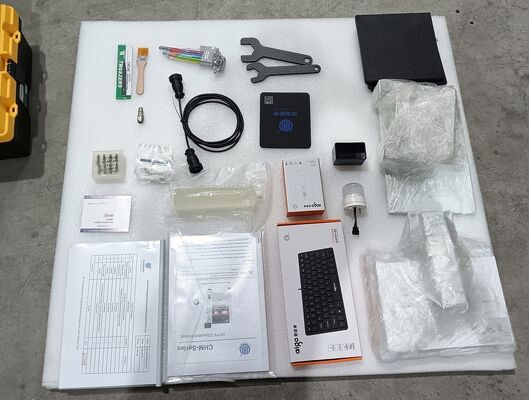

Lista de peças
| Item |
Quantidade |
Item |
Quantidade |
| Máquina de escolher e colocar |
1 |
Pinça |
1 |
| Bicos |
8 |
Chave hexagonal interna |
1 |
| Caixa de ferramentas |
1 |
Óleo lubrificante |
1 |
| Cartão de garantia |
1 |
Filtro |
4 |
| Manual do usuário |
1 |
Conector rápido |
1 |
| Relatório de teste |
1 |
Tapete de rato |
1 |
| Escovar |
1 |
Cabo de alimentação |
1 |
Por que escolher o CHM-551P atualizado?
Com sua construção em ferro fundido, design vertical que economiza espaço e precisão aprimorada, o CHM-551P oferece desempenho de posicionamento SMT de nível industrial a um preço competitivo. Prazo de entrega de 2 a 4 dias com disponibilidade em estoque.
Observe:
A máquina pick and place vem completa com todos os acessórios incluídos na embalagem, máquina pronta para uso!
A única coisa que você precisa preparar é um compressor de ar externo (fornecendo ar para alimentadores pneumáticos).
Por favor, compre esta máquina com confiança.
Serviço e garantia
A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício.
Sempre fornecemos peças de reposição de máquinas, fornecimento direto da fábrica com garantia.
Fornecemos perguntas e respostas on-line, suporte para solução de problemas e serviço de aconselhamento técnico.
Oferecemos serviço pós-venda individual.Cada máquina 100% testada bem antes do envio.
