Detalhes do produto:
|
| Alimentação: | 60pcs Yamaha feeder slots suportados | PWB máximo: | 10mm (L)×10mm (W)~400mm (L)×290mm (W) |
|---|---|---|---|
| Cabeça de colocação: | Cabeça de 4 peças ((com bocal Juki) | Transtorte do PWB: | Operação manual |
| Componentes: | 0402/0603-5050/SOT/SOP/QFN/BGA, etc. | Dimensionamento: | 1180 mm ((L) × 870 mm ((W) × 640 mm ((H) |
| Sistema de controlo: | Computador incorporado (sistema operacional encaixado) de Linux, tela táctil de 7 polegadas | Sistema de transmissão: | Correia síncrono + guia linear |
| Peso líquido: | 140 kg | Velocidade de montagem: | 5500cph (ótimo com detecção da visão) |

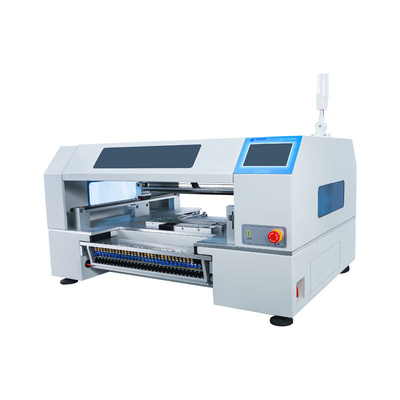

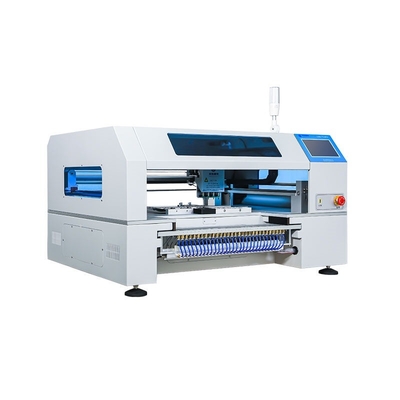

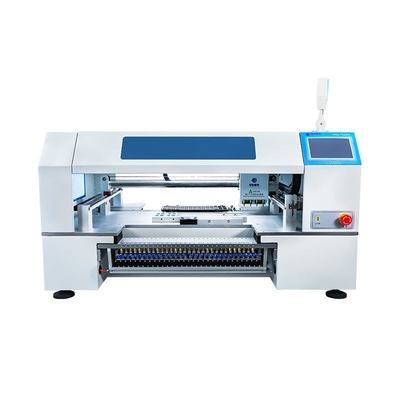

Charmhigh 4 cabeças 60 alimentadores CHMT560P4 Desktop SMT Chip Mounter SMD Pick and Place Machine
Descrição:
O CHMT560P4 é uma máquina avançada de visão de mesa SMT com 60 alimentadores pneumáticos padrão da Yamaha,Yamaha alimentadores têm sido aceitos pelos clientes no mercado há muitos anos e é muito confiávelEste CHMT560P4 é muito adequado para pequenos e médios lotes de fabricação SMT.
Por favor, encontre o vídeo no link do YouTube:
https://www.youtube.com/watch?v=UY8mp9t0eFw
CHMT560P4 Especificação do produto
| Dimensões | 1180 mm ((L) x 870 mm ((W) x 640 mm ((H) |
| Peso | 140 kg |
| Fornecimento de energia | AC220V (50 Hz, monofase) /AC110V (60 Hz, monofase); 400 W |
| Fornecimento de ar | 0.5MPa ~ 0,7MPa |
| Gerar vácuo | Bomba de vácuo incorporada |
| Quantidade de cabeças de montagem | 4 |
| Velocidade de montagem | 8000cph ((ótimo sem detecção visual); 5500cph (ótimo com detecção de visão) |
| Precisão de controlo | 0.015 mm |
| Tipo de componente | 0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, etc. (resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Espessura do PCB | 0.6 mm~3.5 mm |
| Tamanho do PCB | 10 mm ((L) x 10 mm ((W) ~ 400 mm ((L) x 290 mm ((W) |
| Transporte de PCB | Operação manual |
| Alteração do bico | Operação manual |
| Sistema de controlo | Computador integrado (sistema operacional Linux incorporado), Ecrã táctil de 7 polegadas |
|
|
Eixo X&Y acionado por motores a passo no sentido de controlo de circuito fechado; Eixo Z com capacidade de detecção de reinicialização; Todos os motores com aceleração e desaceleração flexíveis em curva S |
| Sistema de transmissão | Cinturão síncrono + guia linear |
|
|
60 Yamaha 8mm padrão de alimentação pneumática pilhas (também adequado para 11 pilhas de ICs gerais pré-definidas, suportadas bandejas de ICs personalizadas para a superfície de trabalho |
|
|
- Câmara para a calibração automática dos componentes (tamanho do componente aplicável: 22 mm × 22 mm); |

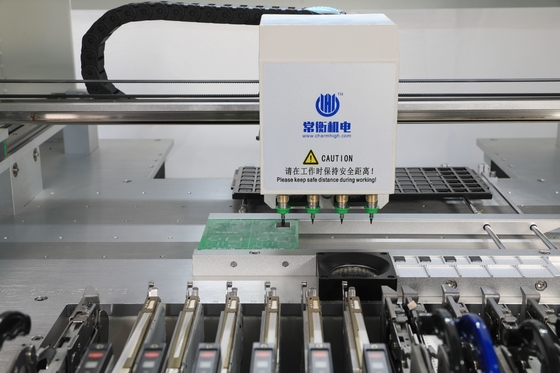

Imagem real do CHMT560P4- interior:
Garantia:
A máquina completa tem um período de garantia de 1 ano a partir da compra e serviço ao longo da vida.
O apoio, bem como uma oferta a longo prazo a preços de fábrica (exceto danos artificiais).
Fornecemos suporte de solução de problemas e aconselhamento técnico on-line. Fornecemos serviço pós-venda individual.
Se a sua máquina ou parte da máquina estiver defeituosa no transporte, por favor tire fotos e envie-as para o nosso e-mail, colocaremos a colocação de peças danificadas para você em breve.
Cada máquina é 100% testada antes de ser enviada.
Apoio técnico:
Kimi Mob: 0086 135 106 75756
Skype: Kimiliu89
E-mail:kimi@charmhigh-tech.com
Q1: Qual é o tempo de chegada dos seus produtos? (Quanto tempo você precisa para preparar os meus produtos?)
R: 2-3 dias para máquinas de 1-3 unidades. 5-15 dias para encomendas de produção em massa (com base em diferentes quantidades).
Q2: Como você vai entregar minhas mercadorias para mim?
R: Normalmente enviamos por express internacional, como DHL e FedEx, para permitir que nossos clientes recebam suas mercadorias rapidamente.
Para quantidades maiores, enviar por via aérea ou marítima.
Q3: Quanto tempo devo esperar para que os meus produtos cheguem?
A: 3-7 dias para transporte internacional expresso. 5-8 dias para transporte aéreo. 20-40 dias para transporte marítimo.
Q4: Qual é a qualidade do seu produto?
R: As nossas matérias-primas são compradas de fornecedores qualificados, a melhor qualidade na China. E os nossos engenheiros têm todos mais de 20 anos de experiência em máquinas, garantindo boa qualidade e funções.Agora a qualidade e os comentários da CharmHigh são melhores do que outras marcas na China..
Serviço de pacote padrão:
A embalagem dos nossos P&P é uma embalagem de madeira de exportação padrão para evitar danos durante o transporte.
Serviço de transporte:
Para pacotes com menos de 200 kg, você pode usar o express DHL, para grandes quantidades, você pode usar a entrega marítima.
